【 羅姆試用 】隔離型過零檢測—BM1Z002FJ-EVK-002

1. 首先感謝電源網在這次和羅姆合作的開發板試用中被選中，同時感謝供應商羅姆提供的板子。

2. 在電源網工作人員天邊的強烈推薦下，同時申請了羅姆的非隔離和隔離過零點檢測開發板，被隔離型的選中試用，收到包裹后，打開很輕很輕，外觀如下，是2020年6月日本生產的，

3. 側面有型號：BM1Z002FJ-EVK-002，看了下其他壇友的帖子，002代表是隔離型，001是非隔離。

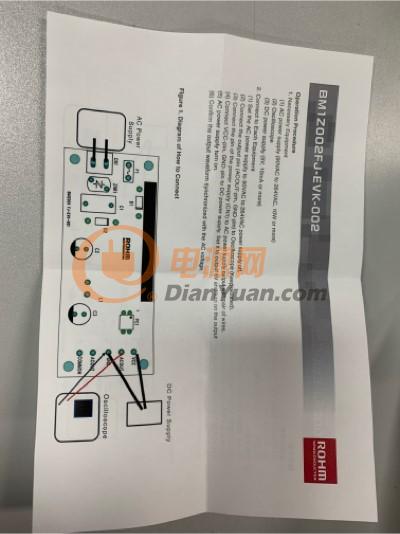

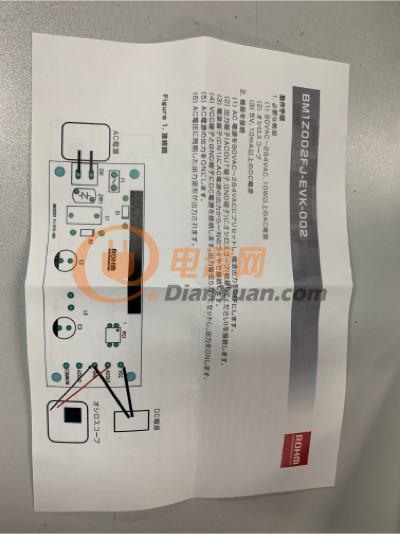

4. 打開包裝是一個電氣連接指示圖，一面是日語，一面是英語，還好不僅僅是用了日語，否則就真看不懂了，英語的看著可還行：

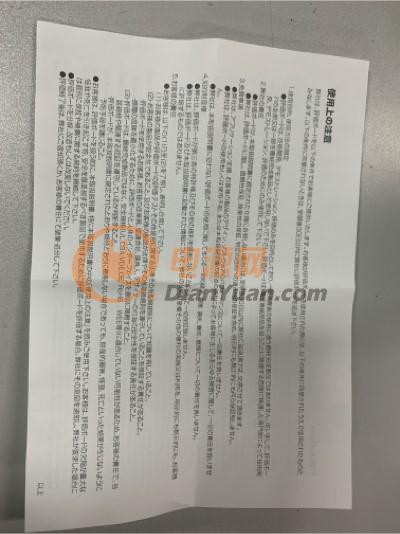

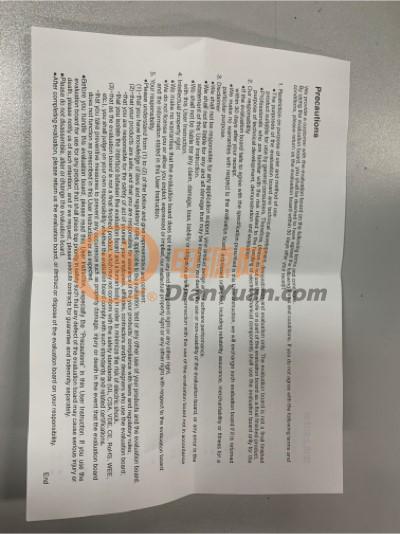

5. 還有一個使用說明和注意事項的紙張，也是一面英語，一面日語的：

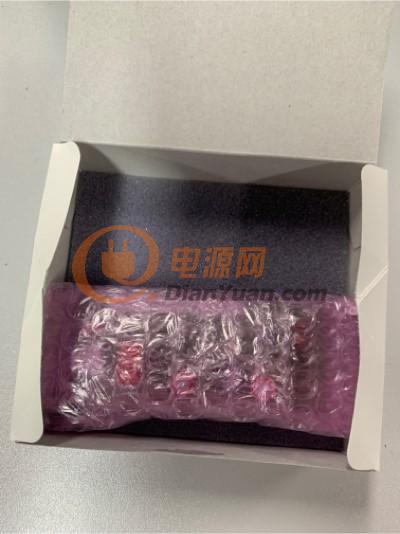

6. 盒子保護的還不錯，有泡沫緩沖，

7. 板子上包裹的有帶氣泡的塑料進一步防護板子不被磕碰，

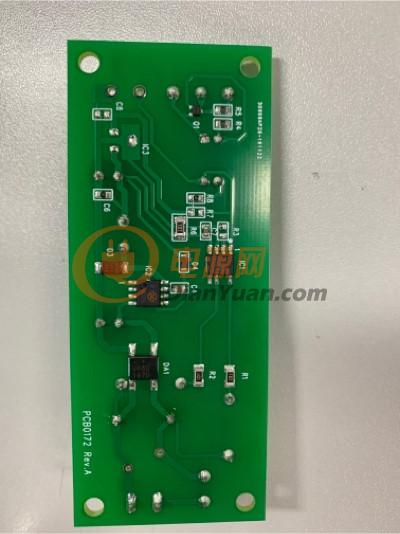

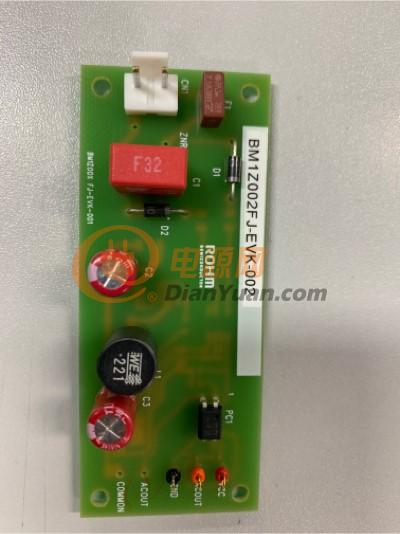

8. 這是板子的正面和背面的樣子，間接明了，PCB布線很寬松。線路也不復雜，兩層的PCB，頂層是直插的元器件，底層是貼片的元器件。

PS：不知道是瀏覽器啦跨還是網站服務器問題，試用WIN10自帶瀏覽器多次推出和卡死頁面，本來編輯了很多東西的，被刷沒了，換個瀏覽器再發的帖。后邊有時間了再上電測一下。

全部回復(5)
正序查看
倒序查看
yuyuyu5
LV.8
2
2020-12-08 11:45
BM1Z002FJ-EVK-002很好用啊,,,,,,,,,,,,能做許多案例
0
回復
2020-12-11 10:14
期待你的測試數據
0
回復
不可說
LV.5
4
2020-12-24 09:52

繼續更新，接下來我會更新測試部分，由于設備的限制，測試項目不是很多，僅供參考；

測試前準備，首先將配套的電源接頭焊接到產品背面，用絕緣膠布隔離，并連接好；

產品接線展示

示波器

直流電源

接下來開始需要接線



由于沒有差分探頭，只能測試輸出部分的電流，輸入部分的波形無法測試

首先測試低壓90V輸入的波形

接下來是高壓264V輸入時輸出波形；

接下來我有去掉5V輸入時，輸出端的波形；

從波形可以看出，在無5V輸入的情況下，是無輸出狀態；

接下來我有測試開機狀況下波形走勢；

接下測試總結：

產品特性：從測試波形來看，幾乎無延遲，無雜訊，說明芯片對于干擾信號處理很好，同時芯片的抗干擾能力也很強，無論高電壓以及低電壓情況下輸出信號穩定；

電路設計：從板子設計可以看出，隔離與非隔離的的區別在于，光耦部分，要是取消光耦部分電路，就是非隔離的型的，加上則為隔離型電源。

0
回復
2020-12-24 10:16
@不可說
繼續更新，接下來我會更新測試部分，由于設備的限制，測試項目不是很多，僅供參考；測試前準備，首先將配套的電源接頭焊接到產品背面，用絕緣膠布隔離，并連接好；產品接線展示[圖片]示波器[圖片]直流電源[圖片]接下來開始需要接線[圖片] 由于沒有差分探頭，只能測試輸出部分的電流，輸入部分的波形無法測試首先測試低壓90V輸入的波形[圖片]接下來是高壓264V輸入時輸出波形；[圖片]接下來我有去掉5V輸入時，輸出端的波形；[圖片]從波形可以看出，在無5V輸入的情況下，是無輸出狀態；接下來我有測試開機狀況下波形走勢；[圖片]接下測試總結：產品特性：從測試波形來看，幾乎無延遲，無雜訊，說明芯片對于干擾信號處理很好，同時芯片的抗干擾能力也很強，無論高電壓以及低電壓情況下輸出信號穩定；電路設計：從板子設計可以看出，隔離與非隔離的的區別在于，光耦部分，要是取消光耦部分電路，就是非隔離的型的，加上則為隔離型電源。
板子看著還是可以的！
0
回復
2020-12-24 10:19
@不可說
繼續更新，接下來我會更新測試部分，由于設備的限制，測試項目不是很多，僅供參考；測試前準備，首先將配套的電源接頭焊接到產品背面，用絕緣膠布隔離，并連接好；產品接線展示[圖片]示波器[圖片]直流電源[圖片]接下來開始需要接線[圖片] 由于沒有差分探頭，只能測試輸出部分的電流，輸入部分的波形無法測試首先測試低壓90V輸入的波形[圖片]接下來是高壓264V輸入時輸出波形；[圖片]接下來我有去掉5V輸入時，輸出端的波形；[圖片]從波形可以看出，在無5V輸入的情況下，是無輸出狀態；接下來我有測試開機狀況下波形走勢；[圖片]接下測試總結：產品特性：從測試波形來看，幾乎無延遲，無雜訊，說明芯片對于干擾信號處理很好，同時芯片的抗干擾能力也很強，無論高電壓以及低電壓情況下輸出信號穩定；電路設計：從板子設計可以看出，隔離與非隔離的的區別在于，光耦部分，要是取消光耦部分電路，就是非隔離的型的，加上則為隔離型電源。
測試項目不多，但是描述比較詳細，還是可以的，要是能加上差分探頭測試就好更加完善
