一直關注羅姆這款評估板，終于有一天在群里看到了天邊在推廣這款評估板的試用活動，果斷申請了，終于申請到了，非常感謝羅姆和電源網提供這次免費試用的機會。等待及與工作人員確認后很快收到快遞，以下為開箱過程。

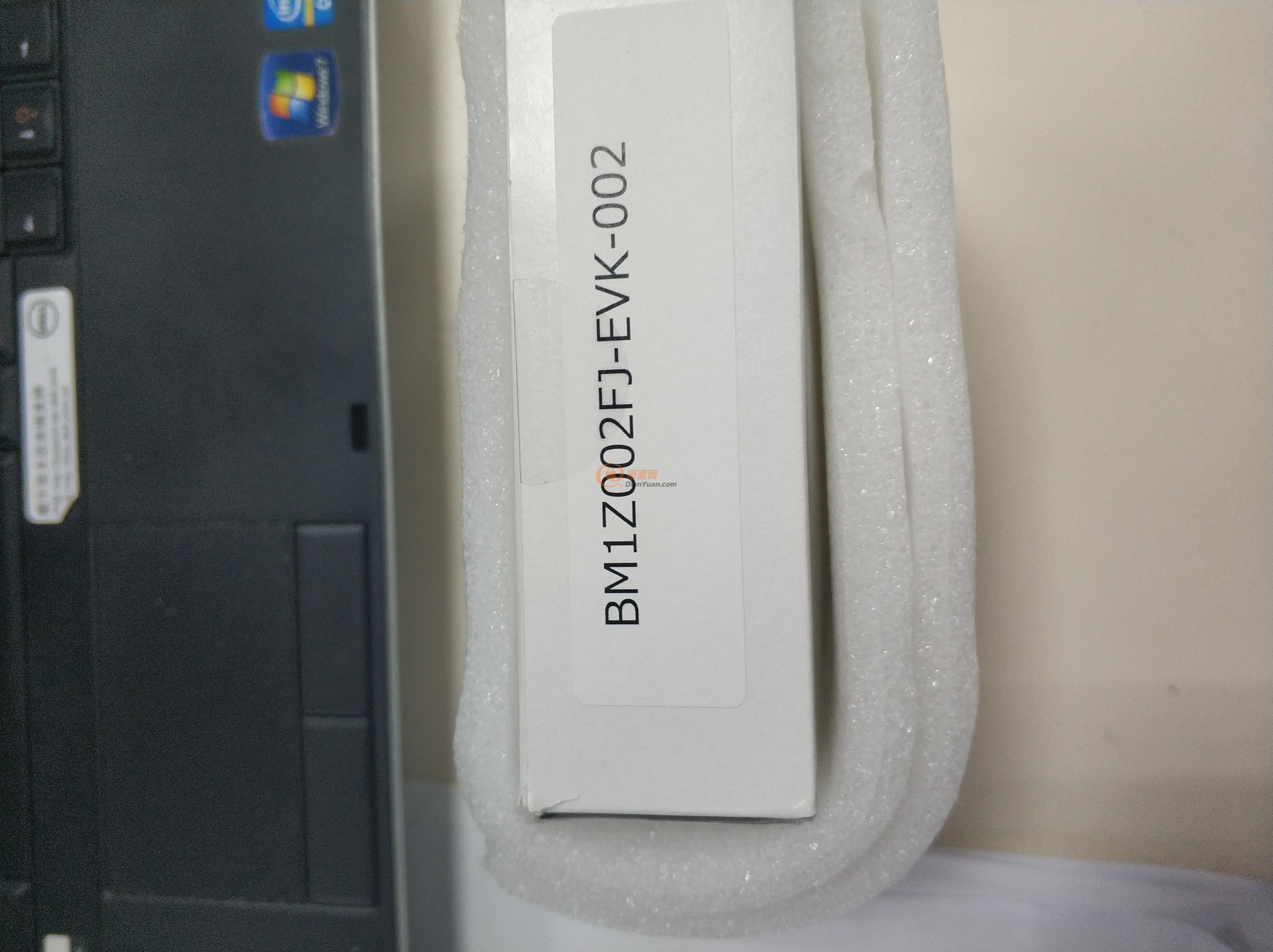

首先包裝盒里來一張
打開盒子來兩張；

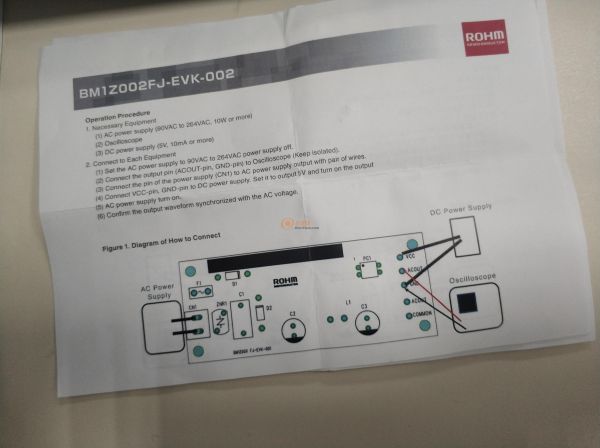

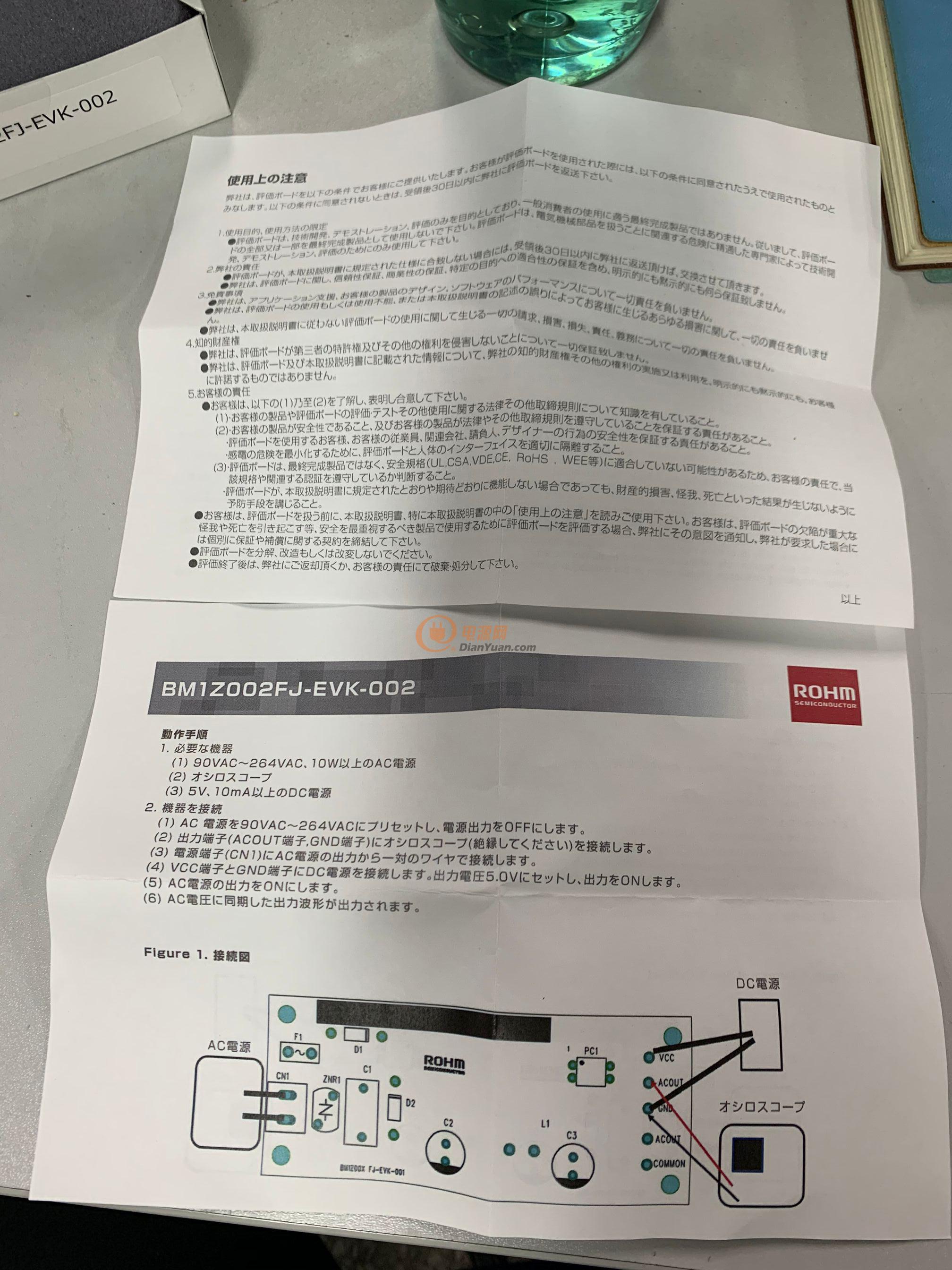

隨帶說明來一張?zhí)貙?xiě)

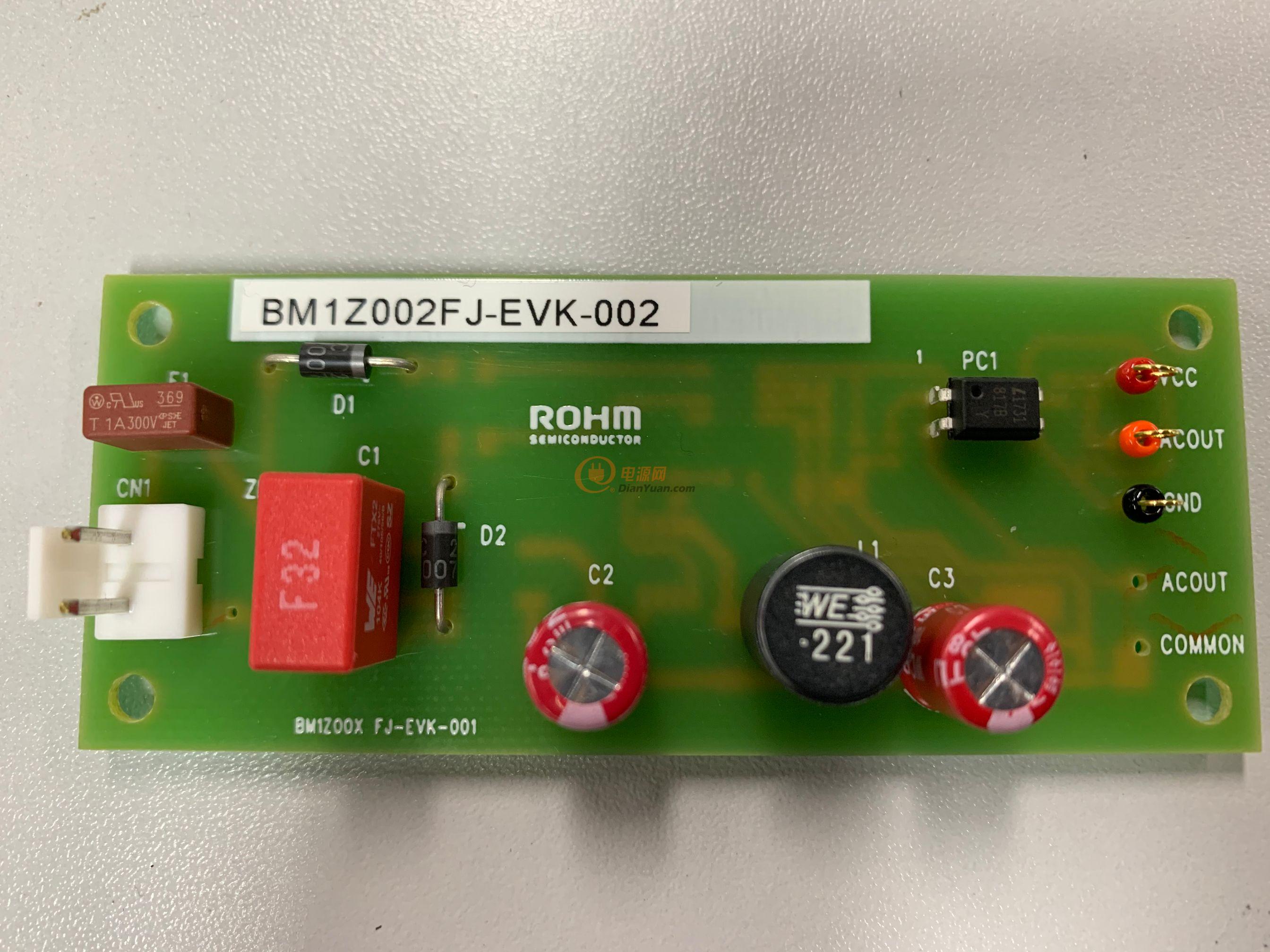

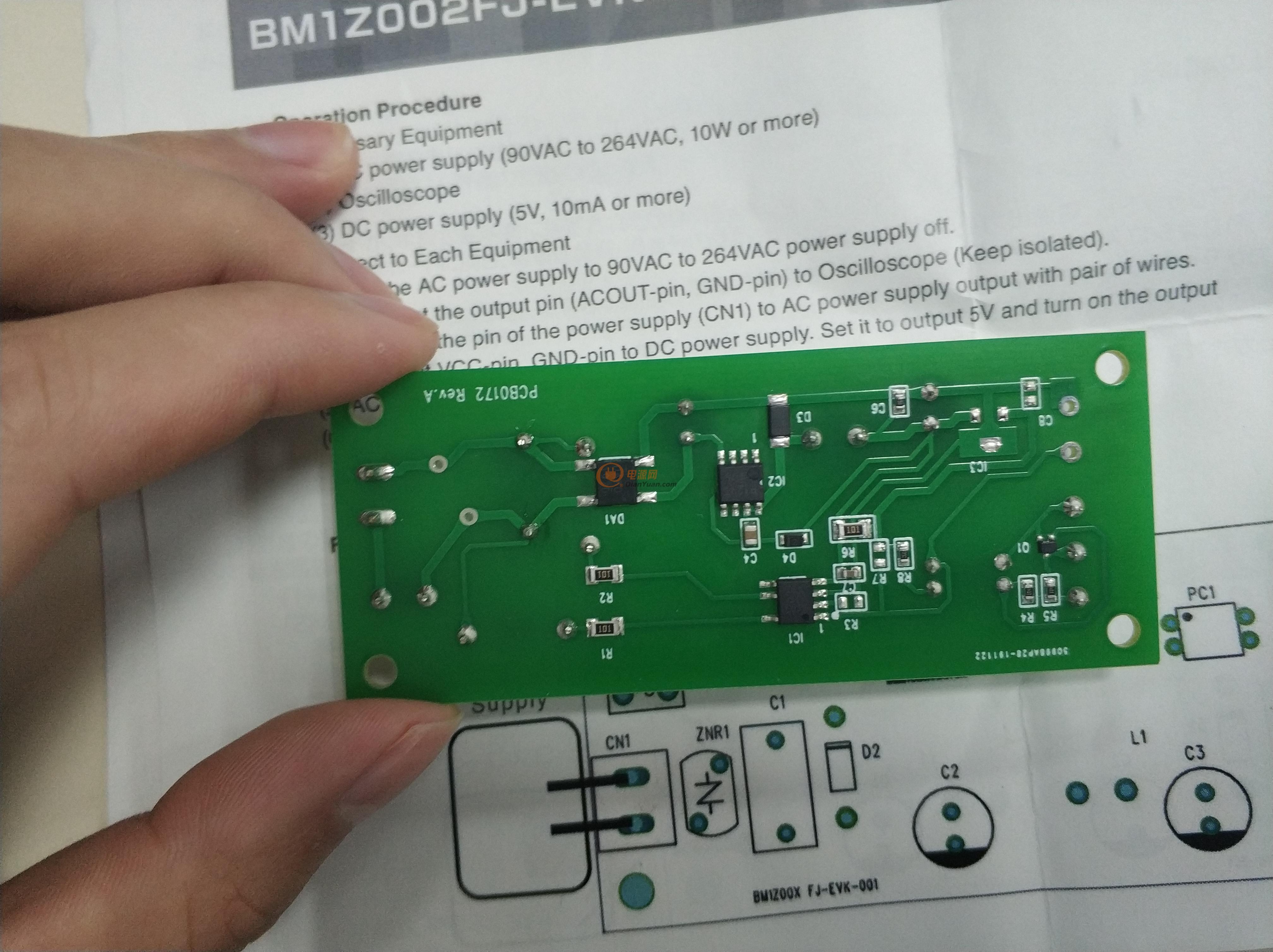

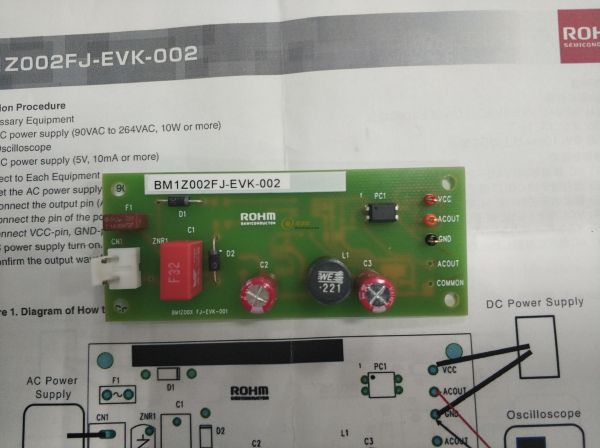

DEMO板正反面來一張；
實測數據后續更新，持續更新。。。。。。

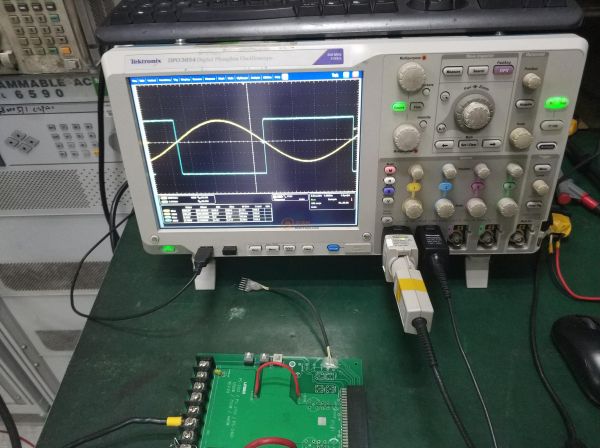

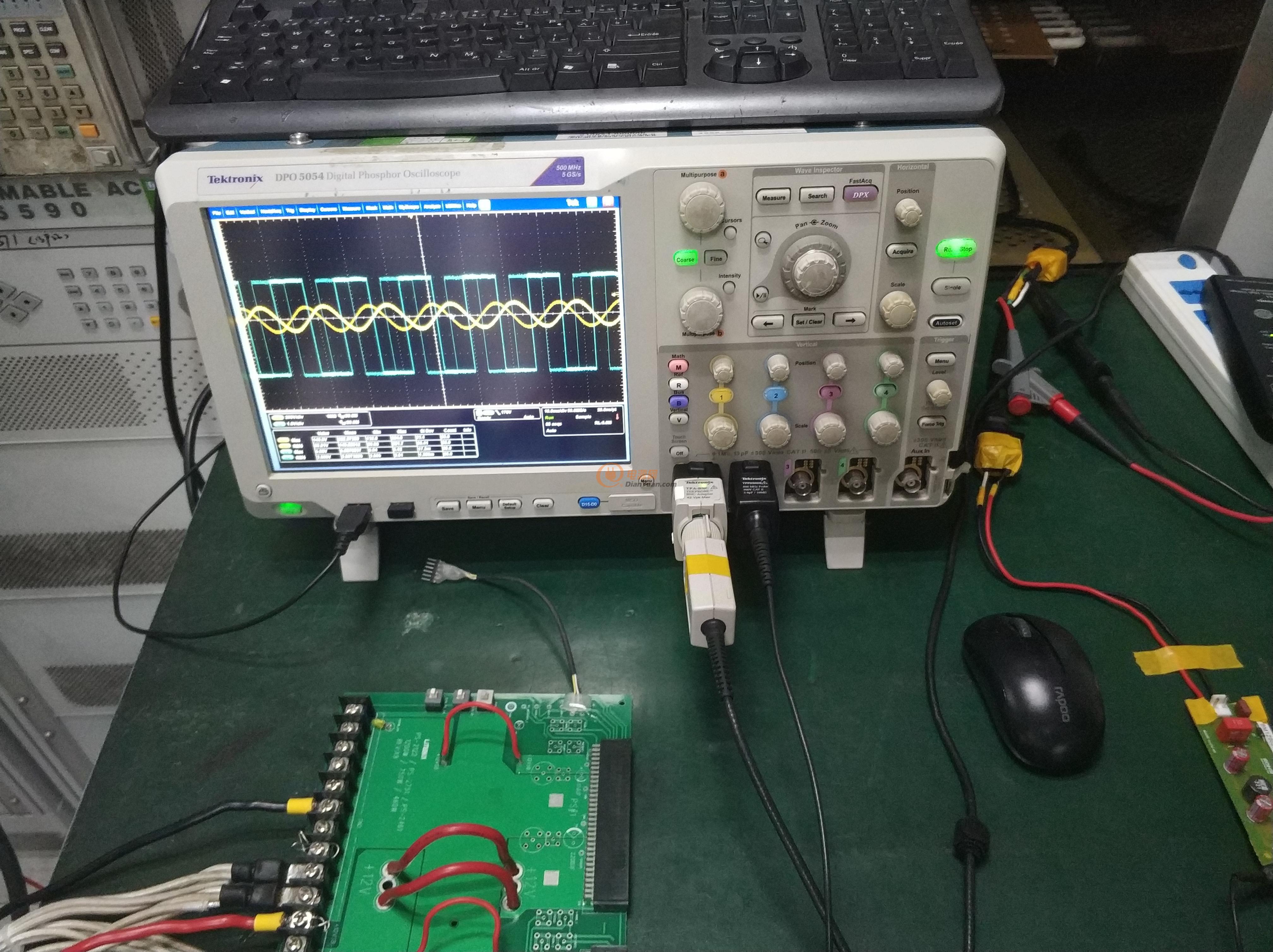

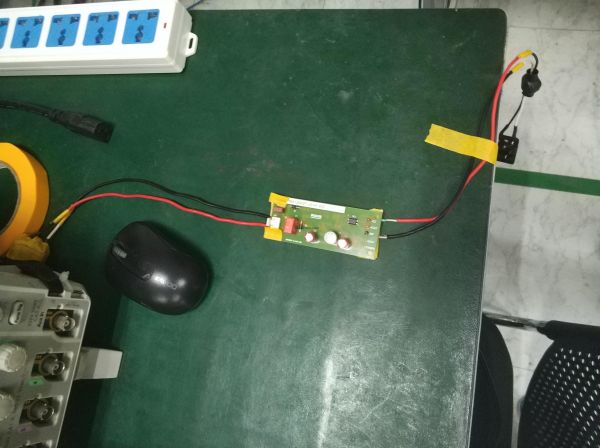

實測部分更新來咯，由于沒有合適的連接器，只能采取背面焊接，用自制的連接器連接公司內的儀器，具體請參照?qǐng)D片，同樣的，天氣冷，手容易抖，拍照水平比較渣，請忽視哈

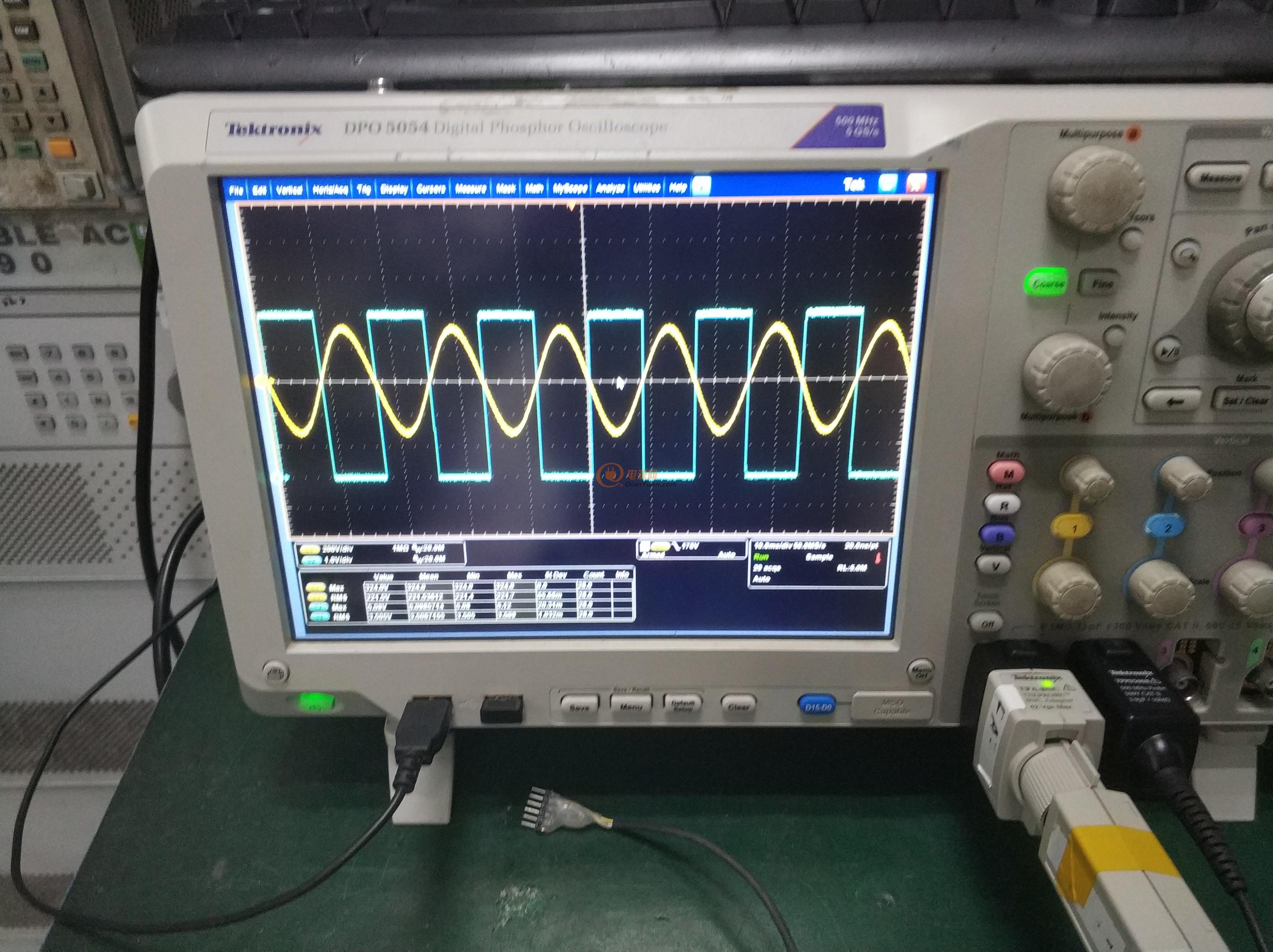

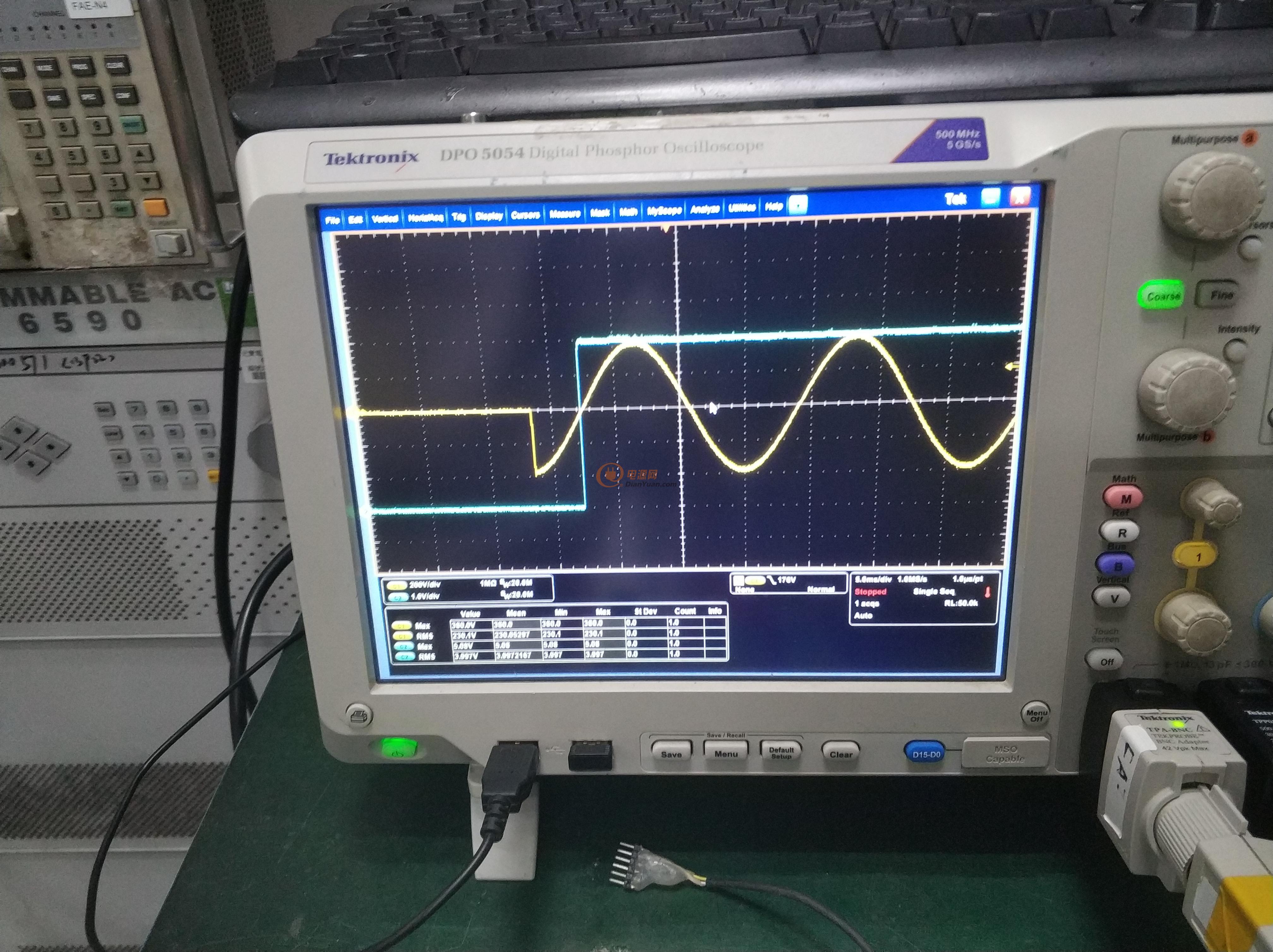

接下來我們看下在230V情況下，波形如何
基本上看不到延遲哈，波形很平滑，無其他雜訊哈
接下來看264V的波形
同樣的跟230V情況下的波形類似，平滑無雜訊；
接下來是90V的，因?yàn)槲铱凑f(shuō)明書上顯示是90-264的輸入范圍，所以就測試一個90V輸入的波形

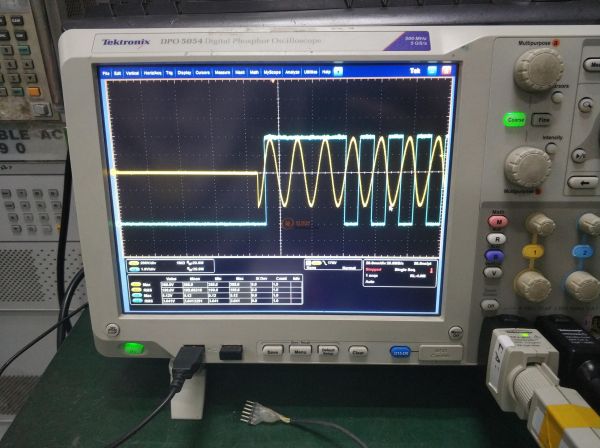

接下來我測試下開機啟動時的狀態
大致測試就這些哈，沒有去記錄其他的數據，主要是看下有無延遲時間的問題存在，從波形來看，沒發現有延遲，總體來講方案挺好，值得推廣。
DEMO板測試總結：
(設計方面) 板子設計方案OK，主控芯片的功能也比較強大，針對高壓輸入或者低壓輸入，從波形來看，延遲時間幾乎沒有，且無毛刺尖峰，抗干擾性能強，對比非隔離與隔離的板子，只需將光耦部分電路取消即可，這樣方便用戶選擇，設計合理；
（穩定性）根據高壓?jiǎn)?dòng)或者低壓?jiǎn)?dòng)來講，芯片供電還是穩定，波形也是無雜訊，信號過濾系統強大，穩定性好。
