現在蘋果iPhone已經全部采用PD協議快充充電器,比如18W、20W,而且因?yàn)镻D協議的便捷和功率大等優勢,許多的國產廠商也逐漸開始采用這種協議,那么如何讓我們的產品端(例如需要9V工作的產品)來跟充電器實現協議通信,誘騙充電器輸出我們需要的電壓呢?下面為大家分享一個PD快充協議誘騙電路。

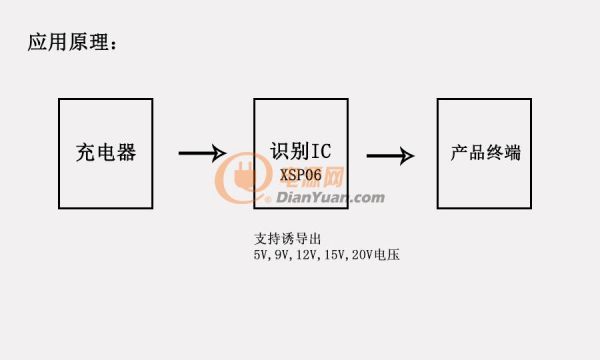

可以檢測充電器的協議,支持PD協議、QC協議等主流快充協議,自己可以根據需要設定電路誘騙輸出電壓,可以從PD充電器誘騙出5V 9V 12V 15V 20V電壓。

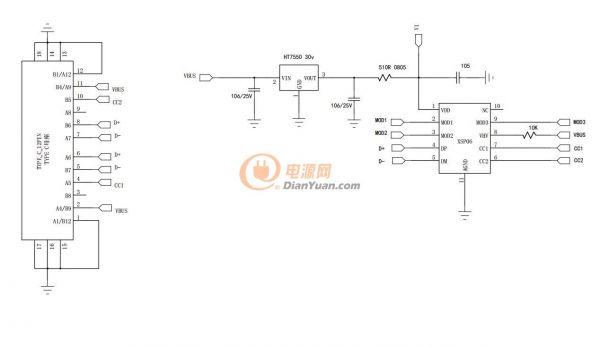

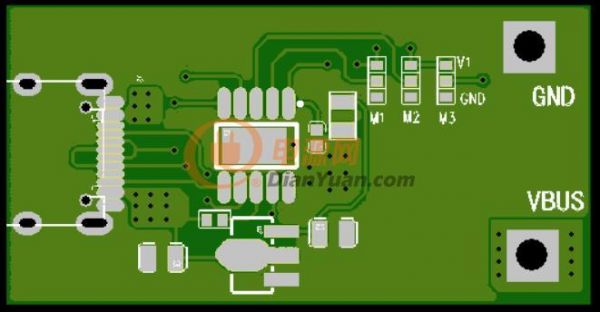

VBUS、CC、D+D-、GND連接Type-C接口,充電器連接左端的Type-C接口,右端的VBUS、GND焊盤連接負載,輸出電壓電流。
應用場景:
Qi無線充電產品:一般需要5V、9V、12V電壓輸入。
筆記本電腦誘騙線材:例如老款的戴爾、聯想、微軟等筆記本一般都是20V充電,利用誘騙線觸發65W充電器的20V模式,可以讓老款筆記本充電。
鋰電池產品:大容量的移動電源、藍牙音箱等給鋰電池進行快速充電。
