原創之基于stm32多功能萬年歷，溫濕度顯示
基本功能如下
1.IIC通訊，pcf8563時鐘芯片，實現計時。
2.串口通訊，wifi芯片8266，和北京時間實現校時功能
3.按鍵模塊，手動設置時間
4.LCD12864顯示時間和溫濕度
5.oled12864顯示時間和溫濕度
6.整點報時或者蜂鳴器提示

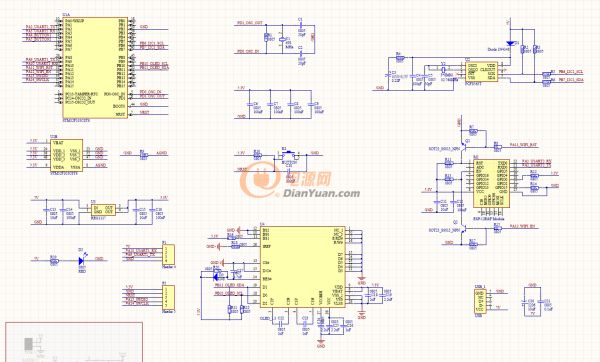

這是基本的原理圖
原創之基于stm32多功能萬年歷
全部回復(43)
正序查看
倒序查看
@ZH電子達人
stm32功能真是強大做萬年歷，還能溫濕度顯示，IIC與pcf8563時鐘芯片通信，計時方便準確。慶幸串口多與wifi芯片8266，實現聯網校時對時。oled12864屏最近好多數碼產品都用這個來顯示，顯示數據多，方便串并行方式都可以，利用串行省好幾條數據線，電路設計簡單。
溫濕度用的什么芯片，準不準？和北京時間實現校時功能實現原理是什么，用wifi芯片8266校準嗎？看看。。
0
回復
@lihui710884923
開題已經加入8266模塊實現網絡校時
今天繼續分享
一、單片機模塊
單片機的最小系統電路如下
單片機采用目前漲價最厲害的STM32F103C8T6. 正品在60元RMB
復位電路，晶振電路，單片機就不一一說明了
二、實時時鐘模塊
1.實時時鐘芯片采用PCF8563,簡單介紹
大工作電壓范圍1.0-5.5V;
低休眠電流典型值為0.25A（VDD=3.0V，Tamb=25）;
400KHz的I2C，總線接口VDD=1.85.5V時;
可編程時鐘輸出頻率為32.768KHz1024Hz32Hz1Hz;
報警和定時器;
內部集成的振蕩器電容、片內電源復位功能、掉電檢測器;
I2C總線從地址讀0A3H，寫0A2H;
開漏中斷引腳
電路如下
就是芯片第一腳的晶振匹配電容在15pF～21pF之間調整（相對于5ppm精度的32768Hz晶振），15pF電容時時鐘頻率略偏高，21pF電容時時鐘頻率略偏低。
方法：.設置PCF8563時鐘輸出有效（CLKOUT），通過微調C5達到輸出頻率為32.768KHz。
0
回復
@lihui710884923
今天繼續分享一、單片機模塊單片機的最小系統電路如下[圖片]單片機采用目前漲價最厲害的STM32F103C8T6.正品在60元RMB復位電路，晶振電路，單片機就不一一說明了二、實時時鐘模塊1.實時時鐘芯片采用PCF8563,簡單介紹大工作電壓范圍1.0-5.5V;低休眠電流典型值為0.25A（VDD=3.0V，Tamb=25）;400KHz的I2C，總線接口VDD=1.85.5V時;可編程時鐘輸出頻率為32.768KHz1024Hz32Hz1Hz;報警和定時器;內部集成的振蕩器電容、片內電源復位功能、掉電檢測器;I2C總線從地址讀0A3H，寫0A2H;開漏中斷引腳電路如下[圖片]2.注意的地方，PCF8563實時時鐘高精度調整方法就是芯片第一腳的晶振匹配電容在15pF～21pF之間調整（相對于5ppm精度的32768Hz晶振），15pF電容時時鐘頻率略偏高，21pF電容時時鐘頻率略偏低。方法：.設置PCF8563時鐘輸出有效（CLKOUT），通過微調C5達到輸出頻率為32.768KHz。
期待看到PCB,這些元件都是自己可以貼的嗎?還是要找外面機構來做.
0
回復
