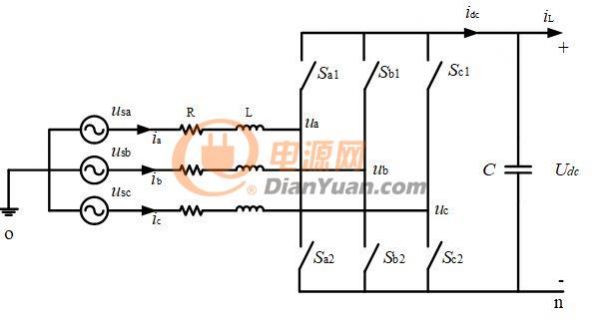

以兩電平的換流器為例，其拓?fù)浣Y(jié)構如下所示。

兩電平換流器拓?fù)浣Y(jié)構

橋臂開關管開通、閉合的組合共有8中情況，每種情況對應著一種換流器端口輸出電壓，可由下表表示。

從上表可以看出，換流器的a相相對于ground的輸出電壓最大幅值為2/3Udc。

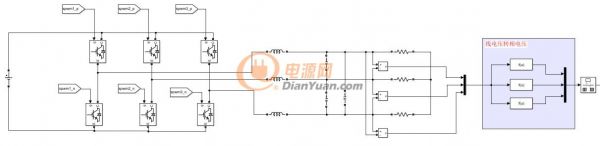

 在Matlab/Simulink中搭建三相半橋逆變器如下所示，其中直流母線電壓為20V。

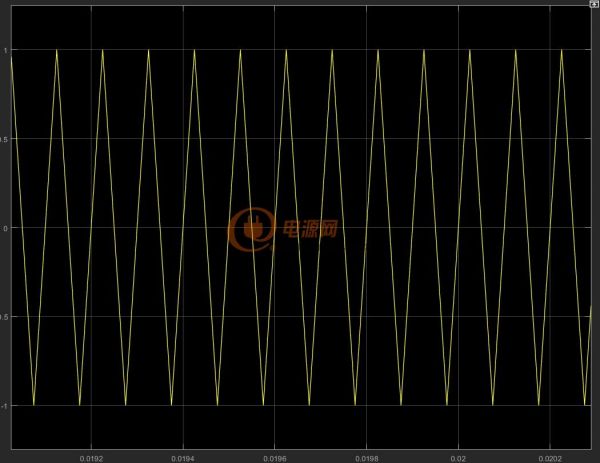

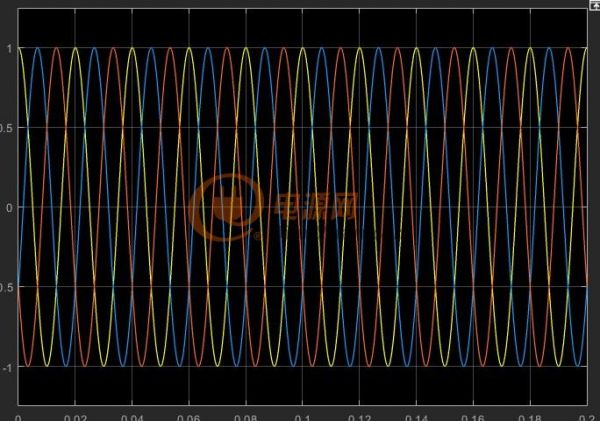

開環控制，調制波為幅值為1的三相正弦波，載波為頻率為10k、幅值為1的三角波如下所示。

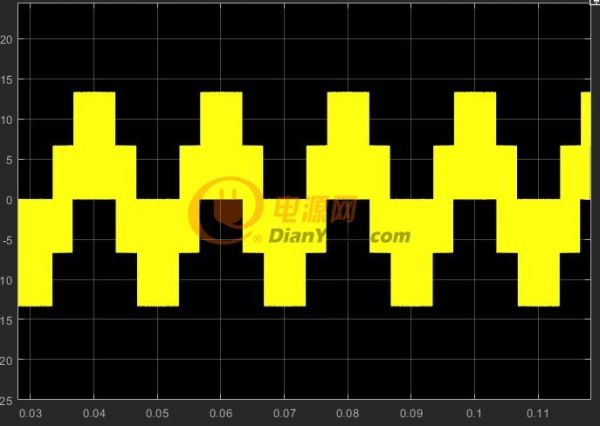

a相換流器的輸出電壓ua如下圖所示，可以看出，ua的電平數與分析的一致，最大幅值為2/3Udc。

雖然ua的pwm波最大幅值為2/3Udc,但是等效出來的正弦波，幅值卻不為2/3Udc,而為1/2Udc,原因就是在進行SPWM調制時，存在直流電壓利用率的問題，等效出來的正弦波，幅值并不為2/3Udc。

直流側電壓利用率 定義為電壓源換流器交流線電壓基波最大幅值與直流電壓之比，即

SPWM調制方式下的兩電平電壓源型換流器的直流電壓利用率只有0.866，則，換流器輸出端口線電壓的基波幅值為

因此,可知換流器輸出端口相電壓的基波幅值為

若調制波為

其中m為調制度，則換流器輸出相電壓為
