在GUI仿真界面的基礎上，完善四遙控制，用手上現有的實驗開發板，結合1602液晶顯示屏，驗證遙控及遙調是否實現。

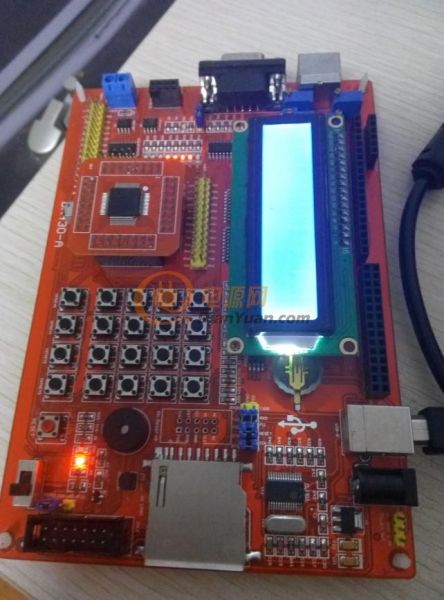

本次采用MSP430單片機開發板進行實驗，其中LCD1602液晶顯示屏用于驗證遙控及遙調。下圖為MSP430開發板。

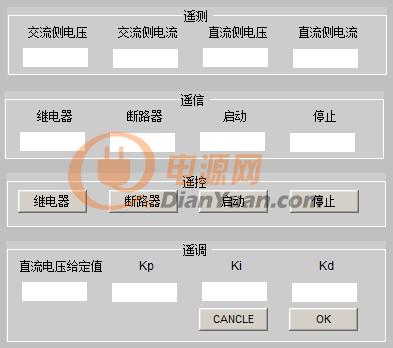

上位機控制界面如下：

(1)遙控及遙信測試

遙控界面的按鈕控制LED燈的亮滅，按下為點亮，彈起為熄滅；開發板檢測LED的狀態，將狀態值返回給遙信界面進行顯示，LED燈點亮?xí)r會向遙信界面返回1，熄滅則返回0。

(2)遙調及遙測測試

在遙調界面調節參數，開發板上的液晶顯示屏顯示的數據會做出相應的變化，同時變化的值會返回給遙測界面進行顯示。

實驗過程圖

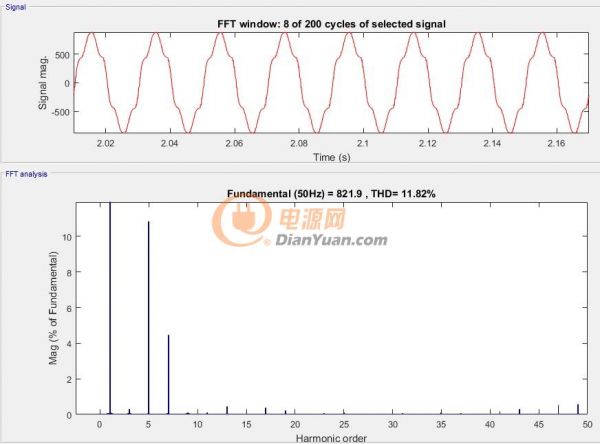

上圖為載波層疊仿真波形的諧波分析圖，由圖中可以發現5次及7次諧波偏高。該調制方式下的A相上橋壁波形與載波移相調制方式下的A相上橋臂波形進行對比如下：

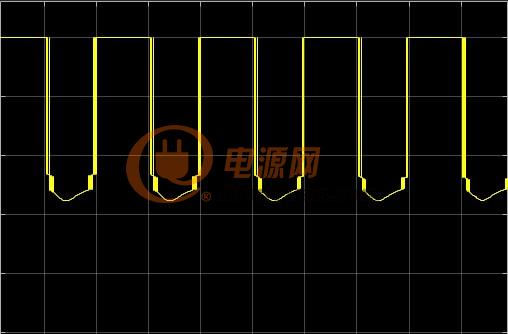

載波層疊調制方式下的A相上橋臂電壓波形

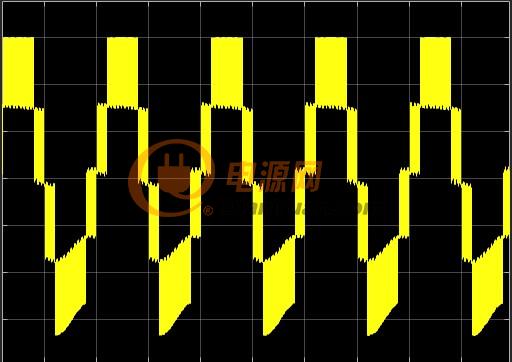

載波移相調制方式下的A相上橋臂電壓波形

根據對比發現，載波層疊調制方式下橋臂電壓沒有出現理想的階梯。

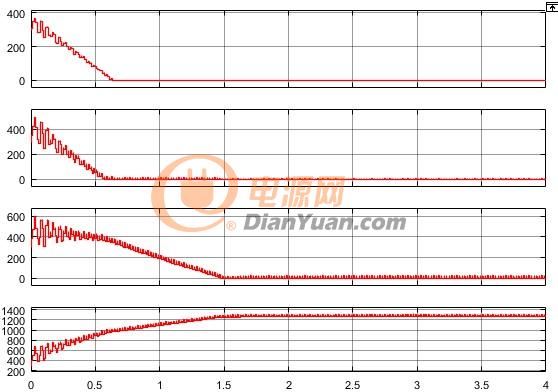

檢測A相上橋臂四個模塊的模塊電壓如下：

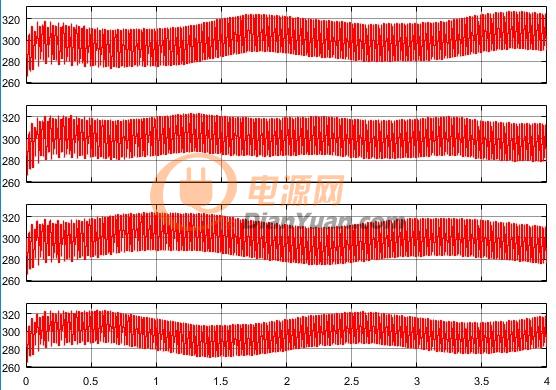

有三個模塊的電壓從300V降低到0，有一個模塊的模塊的電壓從三百V上升到1200V以上，正常的波形應該是四個模塊的模塊電壓都在300V上下波動，如下圖，載波移相調制方式下的A相上橋臂四個子模塊的模塊電壓。

載波層疊是在載波移相仿真系統上改動得到的，僅僅是調制方式不一樣，由此確定問題存在于調制方式上。
