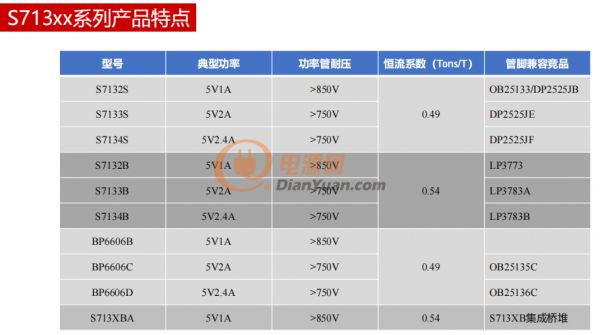

【首推】S7002S S7132B S7133B S7133S集成橋堆自供電恒壓恒流原邊反饋控制芯片

概述

S7002AA是一款低成本恒壓恒流原邊反饋控制器, 集成高壓?jiǎn)?dòng)器件及橋堆并使用了自供電技術, 無需啟動電阻、供電繞組和供電二極管,降低了 生產成本。適用于低功耗AC/DC充電器和適配器。恒流控制模式中,通過改變與CS管腳連接的Rcs 電阻來調節輸出電流大小。恒壓控制模式中, S7002AA使用了多種工作模式以得到高轉換效率 和低音頻異響。

S7002AA內置輸出線損補償,可 以通過修改反饋電阻調整補償比例,以達到適應 各種不同輸出導線線損要求,可以有效的補償輸 出電流在輸出線上引起的線損壓降。在恒流模式 和重負載下S7002AA工作于PFM,在輕載和中度 負載下同時減小Ipeak和工作頻率,以優化轉換效 率,避免音頻異響,S7002AA具有多重的保護功 能,包括輸出開路、短路保護,過溫保護等。

S7002AA采用ASOP-8封裝。

特點

  • 集成高壓?jiǎn)?dòng)器件
  • 無需供電繞組和供電二極管
  • 內置橋堆
  • 內置功率三極管
  • 恒壓、恒流精度高
  • 輸出線損補償可調
  • 內置輸入線電壓補償
  • 輸出開路、短路保護
  • 過溫保護



應用范圍

  • 手機、無繩電話、PDA、MP3 和其它便攜式設備等的適配器、充電器
  • LED 驅動電源
  • 線性電壓和 RCC 開關電源升級換代
  • PC、TV 等設備使用的輔助電源
  • 最大輸出功率 5W

歡迎前來咨詢,晶豐一級代理 可免費發樣輔導測試

聯系方式,VX;13702784945
