雙管正激波形問題

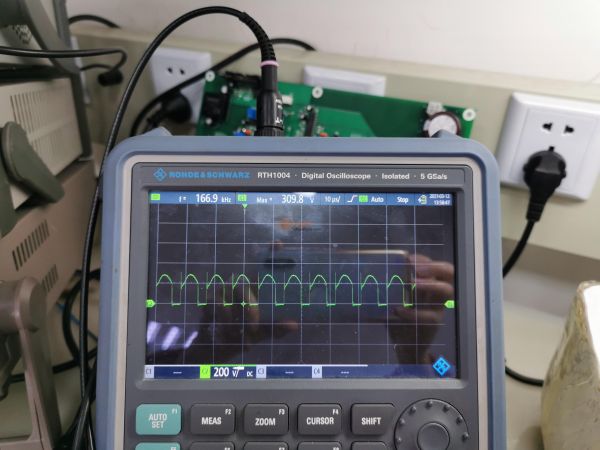

圖一是雙管正激的D-S 波形  我看網上的波形都有平臺 說是磁復位的問題 我這個波形怎么沒有呢,正常么?

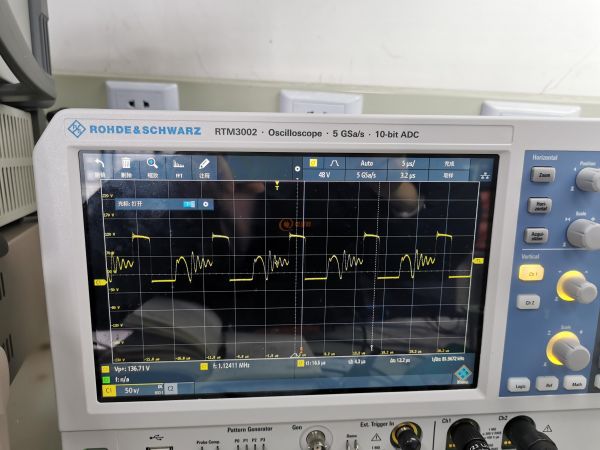

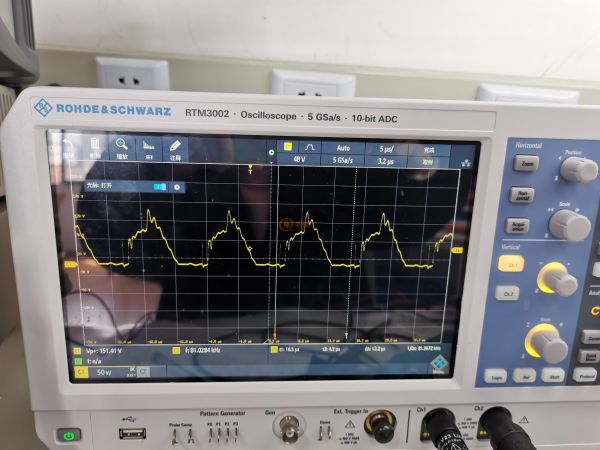

圖二圖三是次級肖特基的陰-陽的波形,太奇怪了??墒遣还茉趺凑{(diào)試參數,波形都是一樣的。

這個板子的初次級的管子發熱都特別嚴重,請各位大神指教一下,不勝感激。(我第一次做正激,沒什么經驗,公司同事也沒做過正激。)

全部回復(10)
正序查看
倒序查看
2021-03-31 08:07
請上傳輸入條件和輸出要求,以及變壓器數據、原理圖等
0
回復
2021-03-31 09:26
@水鄉電源
請上傳輸入條件和輸出要求,以及變壓器數據、原理圖等
帶PFC,輸入400V,輸出48V,5A。變壓器是ETD34,初級比次級比VCC=74:22:3。次級肖特基用的是STTH2003C6T.原理圖如下/upload/community/2021/03/31/1617153960-42806.pdf
0
回復
2021-03-31 09:52
@蘑菇0908
帶PFC,輸入400V,輸出48V,5A。變壓器是ETD34,初級比次級比VCC=74:22:3。次級肖特基用的是STTH2003C6T.原理圖如下/upload/community/2021/03/31/1617153960-42806.pdf

首先,你的初級圈數太多,

ETD34或者EC35,初級不超過50圈,然后你的頻率也太高。

減少圈數,同時降低頻率,

降到100K、初級40-45T

按照ETD34的AL值2780,77*77*2780=16.48mH,這樣的感量太大。


如果板子體積允許,建議用EC3542,65K頻率,初級50T溫度好很多


還有那個R310電阻,要換成電容


0
回復
2021-03-31 11:12
@水鄉電源
首先,你的初級圈數太多,ETD34或者EC35,初級不超過50圈,然后你的頻率也太高。減少圈數,同時降低頻率,降到100K、初級40-45T按照ETD34的AL值2780,77*77*2780=16.48mH,這樣的感量太大。如果板子體積允許,建議用EC3542,65K頻率,初級50T溫度好很多還有那個R310電阻,要換成電容

我之前把頻率調到了82k,這個變壓器的參數是在頻率82K左右試的,我也試過匝比42:13,效果是一樣的。

R310我是一直用的電容來著。這個板子剛通電這個電阻就燒了,就看到弄錯了,應該用電容。

就是MOS管加肖特基加變壓器  發熱特別嚴重。還有這個肖特基波形,特別奇怪。

0
回復
2021-03-31 11:24
@水鄉電源
首先,你的初級圈數太多,ETD34或者EC35,初級不超過50圈,然后你的頻率也太高。減少圈數,同時降低頻率,降到100K、初級40-45T按照ETD34的AL值2780,77*77*2780=16.48mH,這樣的感量太大。如果板子體積允許,建議用EC3542,65K頻率,初級50T溫度好很多還有那個R310電阻,要換成電容
MOS管的驅動波形如下,頻率是82K(光標卡的頻率,直接讀的不準)
0
回復
2021-03-31 14:17
圖三怎么像是反激電源VDS波形
0
回復
2021-03-31 14:54
@沉沒成本
圖三怎么像是反激電源VDS波形

圖二圖三是輸出肖特基的共陰極對兩個陽極的波形。確實是正激,所以覺得波形挺奇怪的。

0
回復

您好,不知道您當年是怎么解決的,我做的雙管正激也遇到了跟您一樣的問題,如方便,不知道能不能指點一二。

0
回復
hanzhongyu
LV.4
10
2024-09-18 07:44

次級的續流二極管呢?

0
回復
付晶晶
LV.1
11
02-12 19:51

樓主這個是上管的VDS 還是下管的VDS,兩個VDS都拍一下

0
