閑話：芯片價格已經到了無法接受的程度了，悔不當初在那如此友善價格的時候沒有多囤點貨，感覺再過一點時間真的就是有價無市了，閑暇之余還是寫一篇關于STM32開發教程，聊一聊stm32單片機軟件開發的至強工具——CubeMx配置軟件，都買不到片子了為啥還要研究這玩意兒呢，因?yàn)槲蚁嘈旁诓痪玫膶?lái)價格終歸回歸正常，缺芯的階段終究會過去的，嚴格意義上來講他已經不能算是一款純MCU配置工具了，而應該是一款超強的前期項目開發工具。
如果你還在用傳統的基于3.5.0的庫的開發方式，我建議你不妨跳出來學習一下CubeMx，反正現在沒有芯片，不如多一點點時間來充充電，閑話少說，還是開啟我們的學習之路。
【=====================軟件獲取=======================】

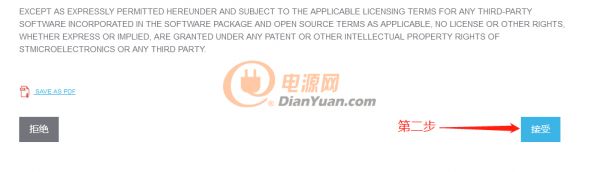

首先是獲取CubeMx軟件，這里大家可以百度，然后從官網獲取，這里為了節約小伙伴們的時間，網站入口如下：

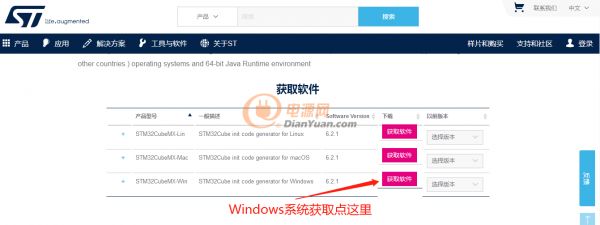

目前軟件已經更新到了6.2.1，后面可能還會有新的版本不斷地出來，還是建議大家選最新的下載下來去體驗：

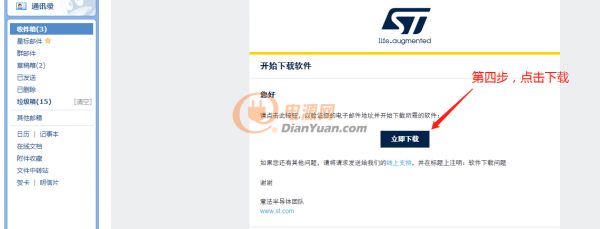

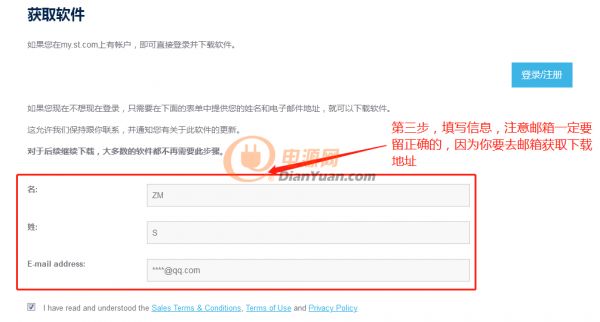

填寫正確的郵箱以后，下拉到網頁的最后點擊下載按鈕，然后就可以去你的郵件中獲取該軟件的下載地址了，當然你有ST的賬號也可以，我的是記不住了。
下載得到壓縮包，解壓獲取安裝文件。
【========================軟件安裝====================】

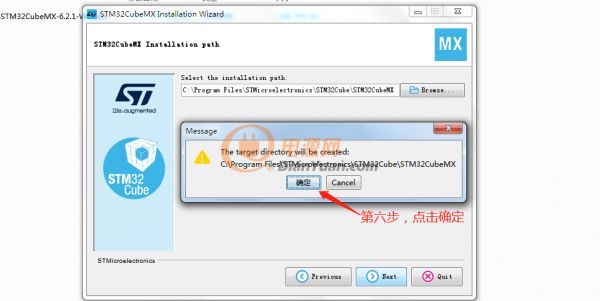

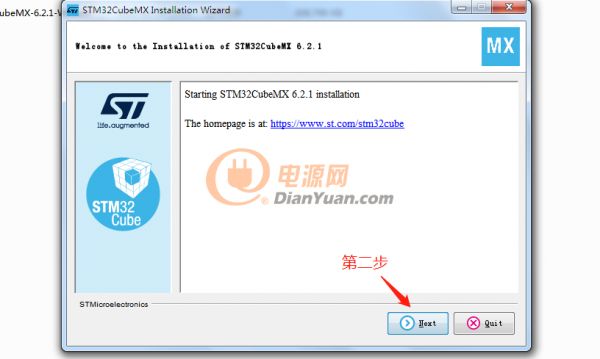

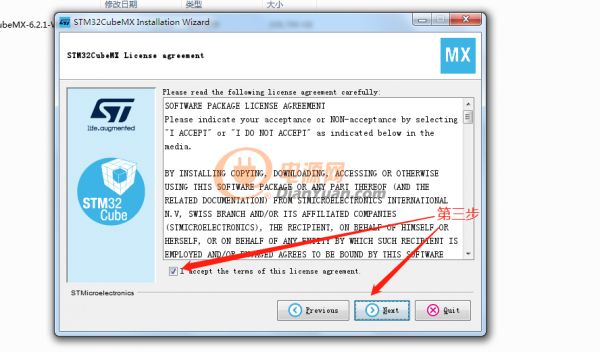

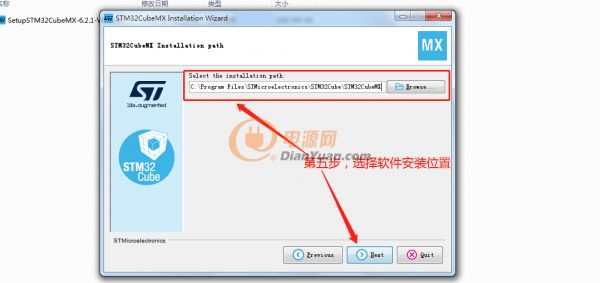

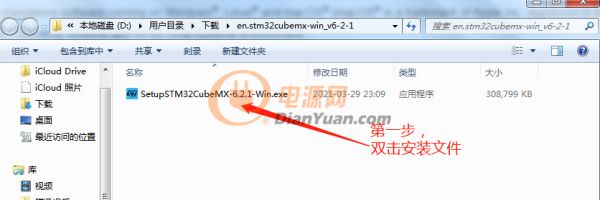

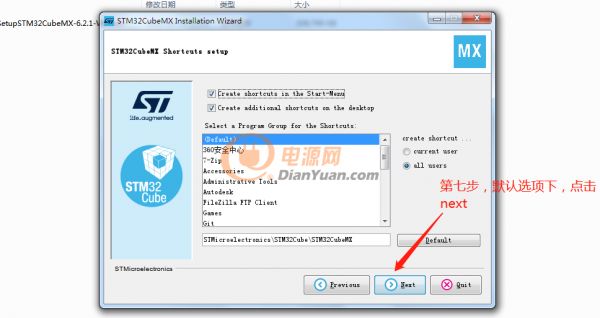

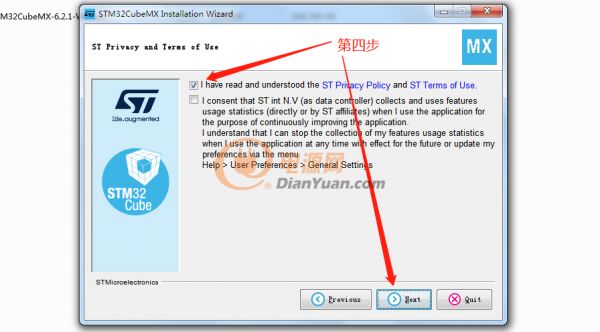

雙擊開啟安裝軟件安裝，基本上就是一路next就可以搞定：

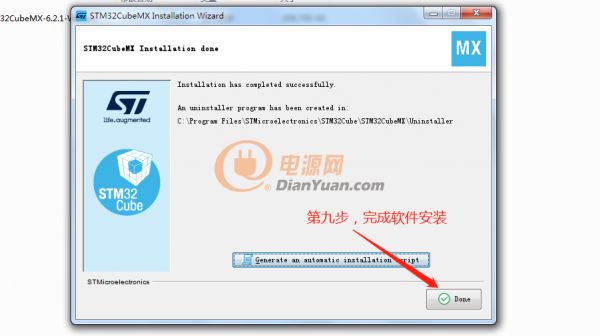

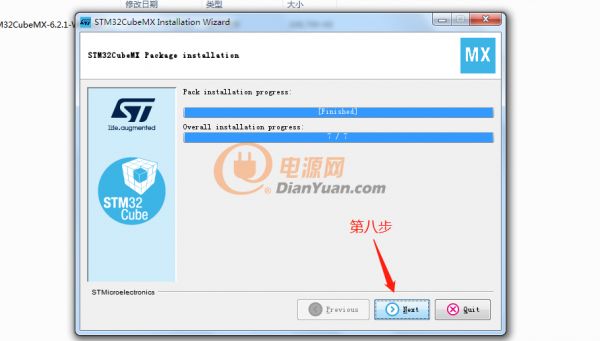

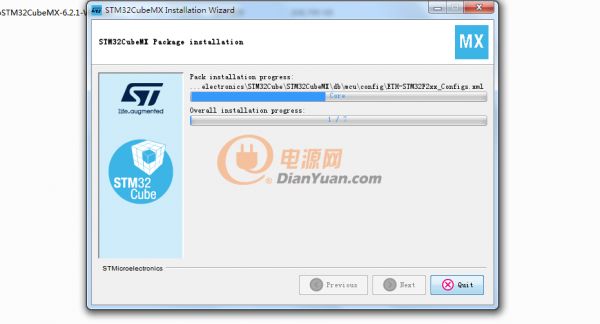

靜待片刻，坐等軟件安裝完成。

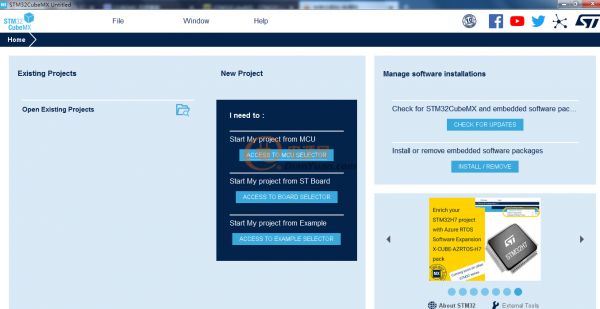

雙擊啟動我們的CubeMx，主界面如下：
【=====================安裝HAL硬件庫===================】

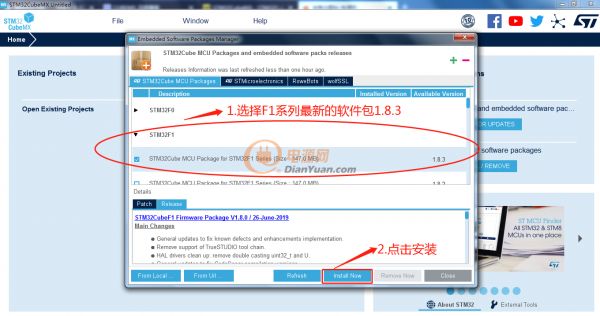

這個時候我們還不能正常使用該軟件，CubeMx使用的基礎是ST官方提供的HAL硬件庫，而CubeMx軟件可以根據用戶的需求，提供多種HAL庫選擇方案，并會定期更新HAL庫內容，所以接下來我們需要獲取我們需要使用芯片的HAL庫，這里我們以常用的stm32f1系列芯片和stm32f4系列芯片為例，演示如何獲取HAL庫。

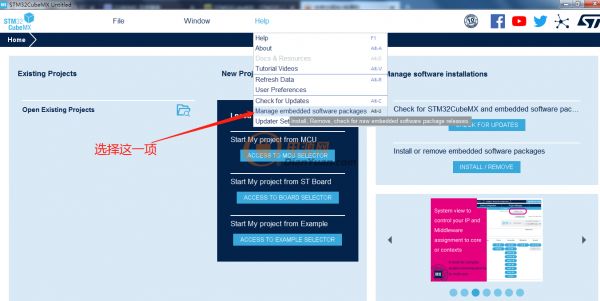

首先打開軟件，菜單欄選擇help項，選擇其中的Manage embedded software packages選項。
安裝成功后，就可以進行工程創建了。
【=====================工程創建=======================】

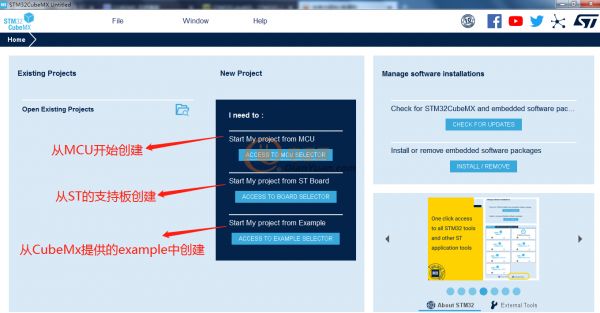

CubeMx支持三種形式的工程創建：分別為從MCU芯片開始創建工程，從ST提供的支持板開始創建工程，從CubeMx提供的example開始創建我們的工程。

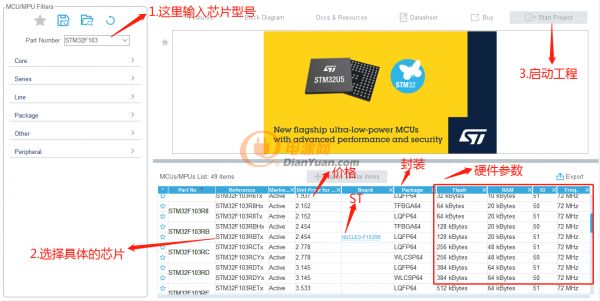

這里我們選擇湊MCU開始創建我們的工程，首先需要做芯片選型：

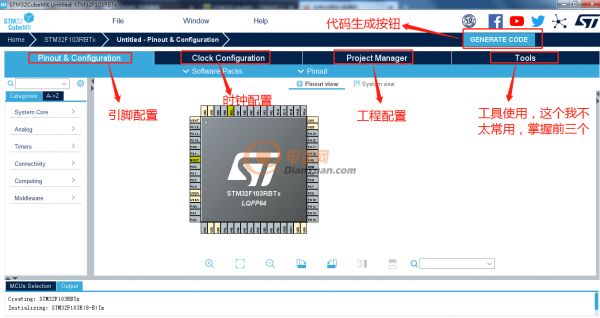

以stm32f103rbtx芯片為例，啟動工程后，進入工程界面，針對內容豐富的工程界面做一個介紹：
此篇為總綱，不打算具體介紹CubeMx內部所有功能的詳解，放到后面來介紹吧，以一個快速的工程demo為例，來由CubeMx生成我們的工程文件例如MDK或IAR工程，具體步驟如下：

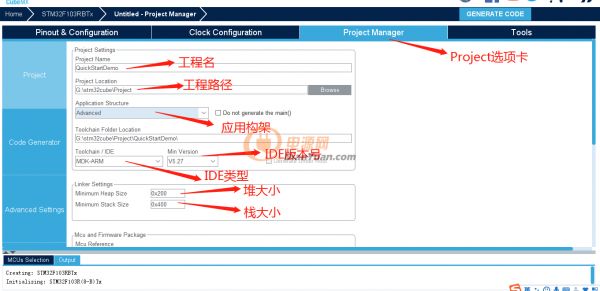

1.首先是配置我們的Project Manager選項：

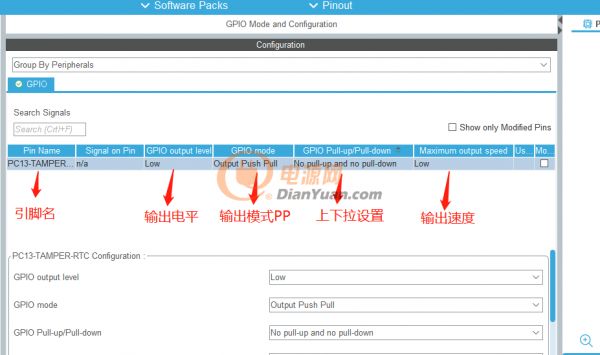

2.選擇Pin configure選項卡，設置一個GPIO為輸出模式：
3.點擊GENEATE CODE生成工程：

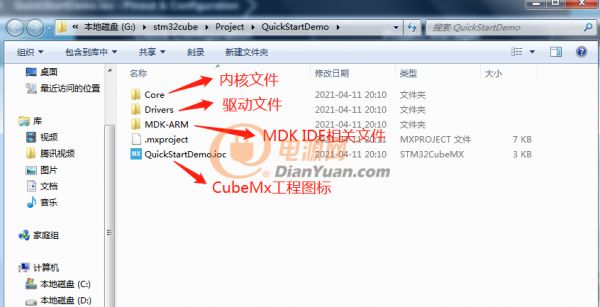

4.生成工程以后查看我們的工程目錄：

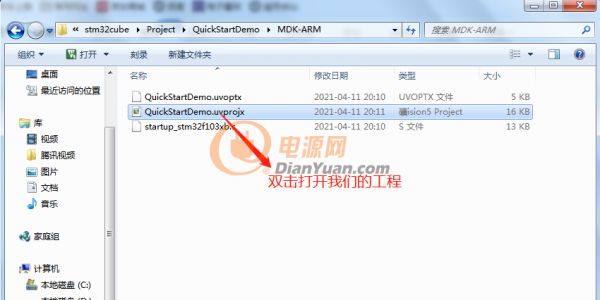

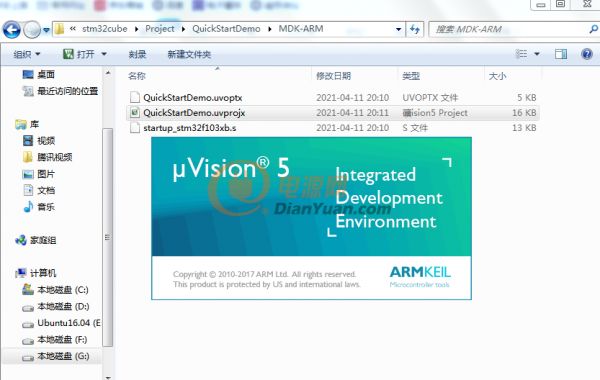

5.進入MDK-ARM文件夾，啟動我們的工程：

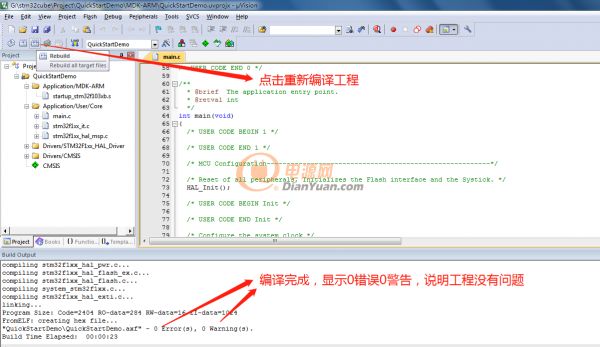

6.編譯我們的工程，產看是否有錯誤：

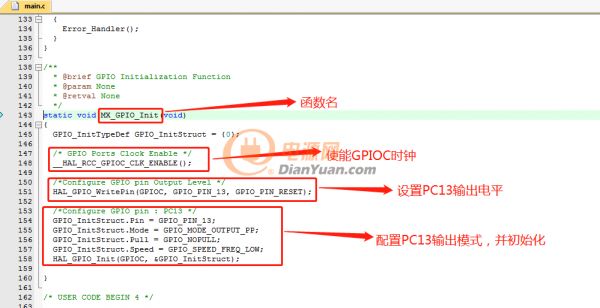

7.查看我們工程代碼，驗證配置的PC13引腳是否真的配置成了輸出模式：
8.最后一步對比我們CubeMx配置引腳信息是否與代碼一致：
結論：經對比與代碼生成信息完全一致，此篇到此結束，感謝看官老爺，后面會展開詳述CubeMx配置，以及提供資料文檔，供大家學習。
