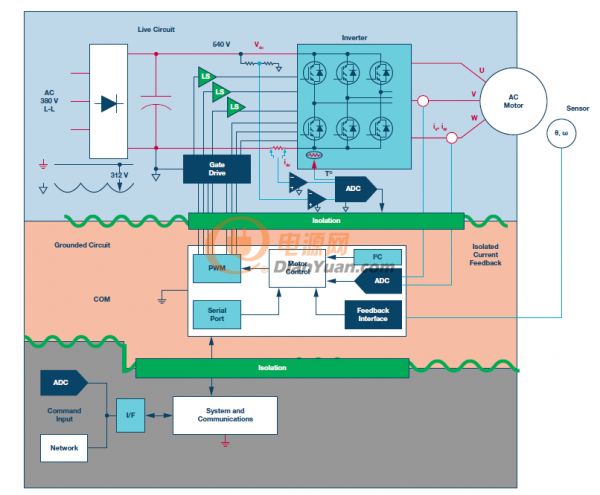

功率電路、控制電路、接口電路的接地、電壓等級不同，安規要求也不同，因此他們之間通常都需要使用隔離器件實現電氣分離。不同的應用需求下有不同的隔離方案。功率電路和控制電路之間采用隔離型功率半導體驅動芯片，隔離型的電流電壓檢測等?？刂齐娐泛徒涌陔娐分g采用數字輸入輸出信號的隔離芯片，隔離型的ADC和DAC芯片等。如果功率電路和控制電路之間的隔離已經滿足了產品對應的全部安規及絕緣耐壓要求，那么控制電路和接口電路之間可以省去隔離。出于成本或器件選型考慮，也可以通過兩層隔離電路的靈活組合達到雙重絕緣的效果。

目前業界電源隔離方案主要有兩種：

一種是使用變壓器磁隔離+光耦光電隔離組合實現初級側與次級側之間的電氣隔離。這種方式，電路簡單成熟普遍，較容易實現，能實現高輸出電壓精度、線性調整率和負載調整率性能，滿足目前電子產品的高性能要求。比如：

另一種是只用變壓器磁隔離的方案，這種變壓器磁隔離原邊反饋采樣方式，對變壓器的一致性要求比較高，且輸出電壓精度、線性調整率和負載調整率性能比較差。其實行業內也有人研究過采用壓電陶瓷隔離，全新技術，性能很難達到前面兩種方式，且儀器設備投入成本非常高，就基本沒有再被研究推廣使用。

電源隔離PCB電路設計布局注意事項：在印刷電路板上布置隔離電源時，您將不得不接受這樣的事實，即您將要使用一些更大的組件。根據PCB電路設計的需要，這些變壓器可能會變得很大，并且可能會將您的放置策略拋諸腦后。

您還應該提前計劃電源需要的PCB層堆疊。您將要確保在多層板配置中，電源組件所在的板的外層與敏感布線可能通過的內層之間具有電源或接地層。

在電源設計中，還應考慮其他一些布局注意事項：

放置：目標是保持電源連接盡可能短和直接，因此請保持盡可能緊密。首先從電源的主要組件開始，然后放置其余部分。您還需要將零件保持在電路板的同一側以進行直接布線，并消除通孔引起的任何阻抗。

布線：與展示位置一起使用時，布線應盡可能短而直接。確保使用足夠寬的走線寬度來處理當前負載。您還應該以45度角布線電源跡線中的拐角或將其倒圓。另一個重要的一點是要避免將其他信號走線盡可能地穿過電源區域。

接地層：為電源創建良好的牢固接地方案對于控制噪聲很重要。為了創建好的電源接地，使用實心平面而不是走線。創建電源的接地層也是一個好主意，該接地層與板的其余部分的公共接地層分開。這樣可以將電流返回路徑的噪聲與設計的其余部分隔離開，并防止常規的信號返回路徑試圖沖過公共平面上的嘈雜接地區域。然后，兩個接地層應在單個點連接，以使它們盡可能彼此隔離。

滿足安規距離要求，用變壓器隔離，或者光耦。

感謝樓主分享?。。?/p>

我們經常會在媒體上看見一些手機充電爆炸，手機充電時觸電的新聞報道。隔離電源模塊能夠很好的保證產品的穩定工作，更重要的是保護使用者的生命和財產安全。如圖：隔離電源內部框圖
