沒前途的.LED恒流將越來越高!現在常規的都是350MA,700MA,1A,1.4A,1.7A和3A.

不是吧,LED照明用的電路那么大啊?
單路LED燈串電流不是20mA左右嘛

是啊,我們公司現在才做出一路,三路,16路的恒流IC呢,感興趣的可以到我們公司網站看看啊:www.titanmec.com   恒流IC :1801.1802.1803.1816, 分別可以做到20MA/40MA/20MA/5-90MA,需要了解的可以加我QQ:11916573

我試過20mA的恒流二極管,外接三極管擴流到350mA,帶電阻負載試了一下,當負載變化時,輸出電流非常穩定,但是問題隨之出現,當輸入電壓變化時,輸出電流隨輸入電流的變化而變化.至于為什么我沒有再往下分析.

因?yàn)槟阕龅臄U(kuò)流電路是最簡單的那種,沒考慮到半導體在不同電壓下的細微的變化,可以解決的.但不推薦這樣做,這時用恒流二極管就不如穩壓二極管了.

穩壓二極管幾毛錢,恒流二極管幾塊錢,
按照上面的分析,穩壓比恒流更合適的話,那不是恒流二極管沒法做了啊?
靠恒流二極管切入LED照明錯了嗎?

不,恒流二極管還是有它的一塊領域的,在最簡單的電路里,它仍然有用的價值.但加擴流用恒流管,絕對不適合,而且得不償失.

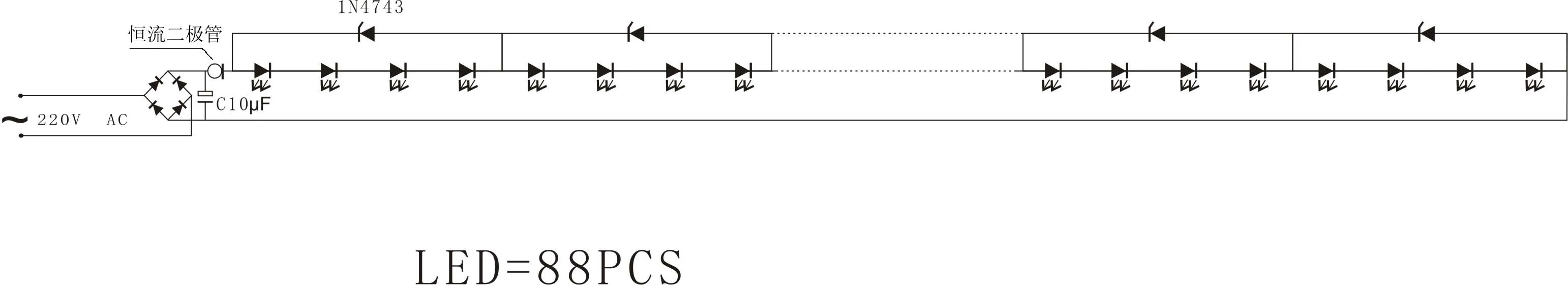

你幫我看下,圖中這樣的電路,有應用前景嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2840851219198967.jpg');}" onmousewheel="return imgzoom(this);">

這電路可以工作,但個人認為,沒前景的,因?yàn)樗{(diào)整的范圍有限,功率也有限,它上面的壓降太大了會燒壞恒流管,如果做這樣的電路,倒不如直接用兩只三極管恒流為好,不但比這個更便宜,也更穩定些.只是電路復雜了許多.
不過在電源電壓變化不太大的地方,這樣做也是有優勢的,很方便.

再有,你的穩壓管加的很好,這種電路讓半導狂人看起來這穩壓管根本無用,這正是他無知的地方,也是因此而用極端的手段擠走了悠然,但這種理念,慢慢會有人認識到的,高壓啟動時,直接串聯的接法的穩定性太差是肯定的,所以半導狂人給人家做的“產品”,才在一個小時內壞了大半.

謝謝光速的回答.
我感覺恒流二極管在LED恒流方面的應用還是有前景的,理由是能簡化電路.
在我這樣的外行眼里,好的電路一定是簡單美觀的,亂七八糟的電路基本上不是好電路.
電路設計可能會經歷從簡單到復雜,再從復雜到簡單的過程.
恒流二極管就起到了簡化電路的作用,現在可能在性能上有缺陷,如果哪天恒流二極管的性能再有所提高,封裝再小一些(現在封裝就很小了,跟0805差不多了),會給恒流源的設計帶來很大便利吧.

好多年以前還有人用恒流元器件,現在用這種東西的少了,功率又做不大,現大多的是恒流電路

什么玩意兒

支持這樣的說法

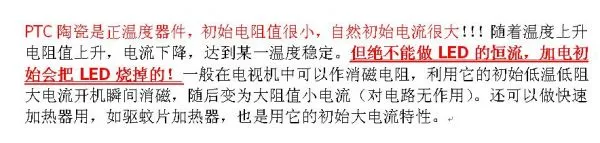

我們以前用的PTC可能就是一種恒流器件吧,不是太穩定,誤差也很大.

PTC是正溫度系的電阻.

現在用到膠槍上的發熱源就是PTC元件吧.

價格怎么樣，20mA、100V的？

有做有興趣Q376117657聯系索取樣品測試

這種恒流管其實是一套電路在里面，與78XX相似，發熱量大，如果做成類似是2576系列就會好些，電壓范圍寬了，發熱很小。前段時間我想用它來做一種LED電源，但由于發熱量大，效率很低，所以就沒有客戶。

**此帖已被管理員刪除**

恒流管電路沒有什么技術含量，初中物理就可以搞了，呵呵。





 已刪除

我也在考慮這個問題 恒流二極管 當市電電壓過低或突降，這樣也會出現問題 總覺得電壓幅度小

有一定使用價值。優點：簡單方便實用，成本低，對于推廣LED照明有意義
