可以一只腳接地,另一只腳只用塑料部分接觸到d級的線腳,你試下,或者直接看紋波也可以看到工作頻率!!!

謝謝回復,大家平常測試GS,DS間的電壓不是直接測試?
我是想看看GS,DS的波形,如何操作?
還是我的電路有問題,目前現在能夠工作 就是Q3,4管子有些燙.

一般是可以的,不過有時候有g(shù)nd的問題,再就是有可能電路有問題,開關管接近最大承受電壓,可以換個大點fet試下

我剛才搜了一下,由于GND的問題,有人建議用差分探頭來測試.
至于管子的電壓,電流的參數,我選取的余量很大的,應當沒有問題,
我猜想是不是驅動波形好不好造成過熱.

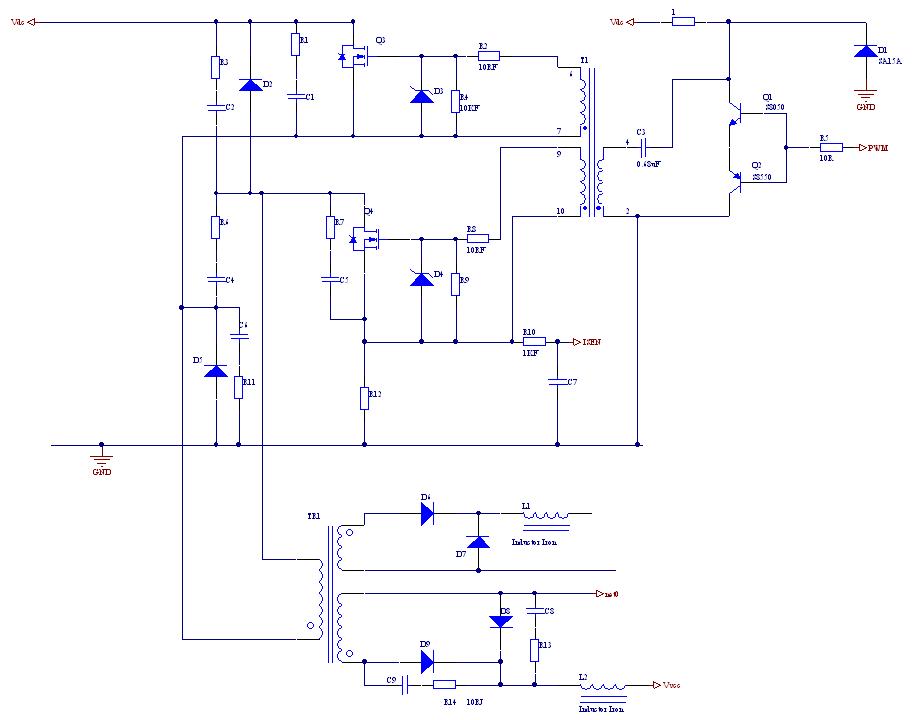

你的電路有問題,看看下面的附件 1729131219212670.sch

電源出來先接個隔離變壓器,應該就可以測了吧

謝謝,您的附件我用AD6.9打開沒有電路圖,是空頁麻煩再發一次.

還有加隔離變壓器怎么做?說仔細點,或者哪里有相關的知識可以參閱.

我今天用兩個點波形相減測出的波形,大家看看問題出在哪里,幫忙出出主意.
輸出的,負載是電池.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2525551219218375.gif');}" onmousewheel="return imgzoom(this);">

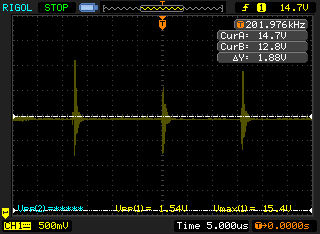

GS波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2525551219218462.gif');}" onmousewheel="return imgzoom(this);">

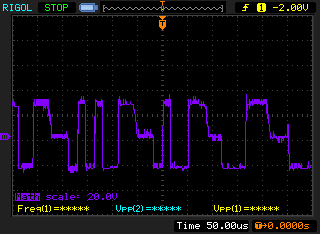

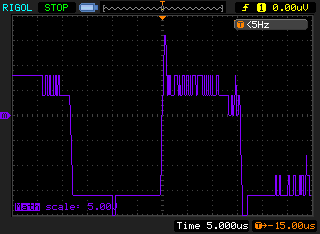

DS波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2525551219218484.gif');}" onmousewheel="return imgzoom(this);">
