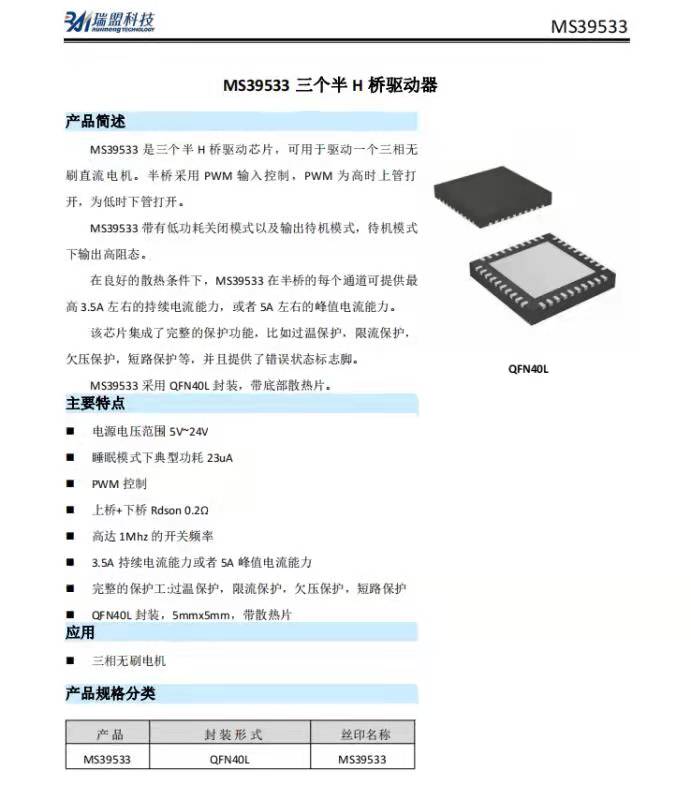

MS39533 是三個半 H 橋驅動芯片，可用于驅動一個三相無 刷直流電機。半橋采用 PWM 輸入控制，PWM 為高時上管打 開，為低時下管打開。 MS39533 帶有低功耗關閉模式以及輸出待機模式，待機模式 下輸出高阻態。 在良好的散熱條件下，MS39533 在半橋的每個通道可提供最 高 3.5A 左右的持續電流能力，或者 5A 左右的峰值電流能力。 該芯片集成了完整的保護功能，比如過溫保護，限流保護， 欠壓保護，短路保護等，并且提供了錯誤狀態標志腳。 MS39533 采用 QFN40L 封裝，帶底部散熱片。接頭暗號1 7 5 2 0 4 6 4 0 1 6

? 電源電壓范圍 5V~24V ? 睡眠模式下典型功耗 23uA ? PWM 控制 ? 上橋+下橋 Rdson 0.2Ω ? 高達 1Mhz 的開關頻率 ? 3.5A 持續電流能力或者 5A 峰值電流能力 ? 完整的保護工:過溫保護，限流保護，欠壓保護，短路保護 ? QFN40L 封裝，5mmx5mm，帶散熱片。Tel接頭暗號17520464016吳
