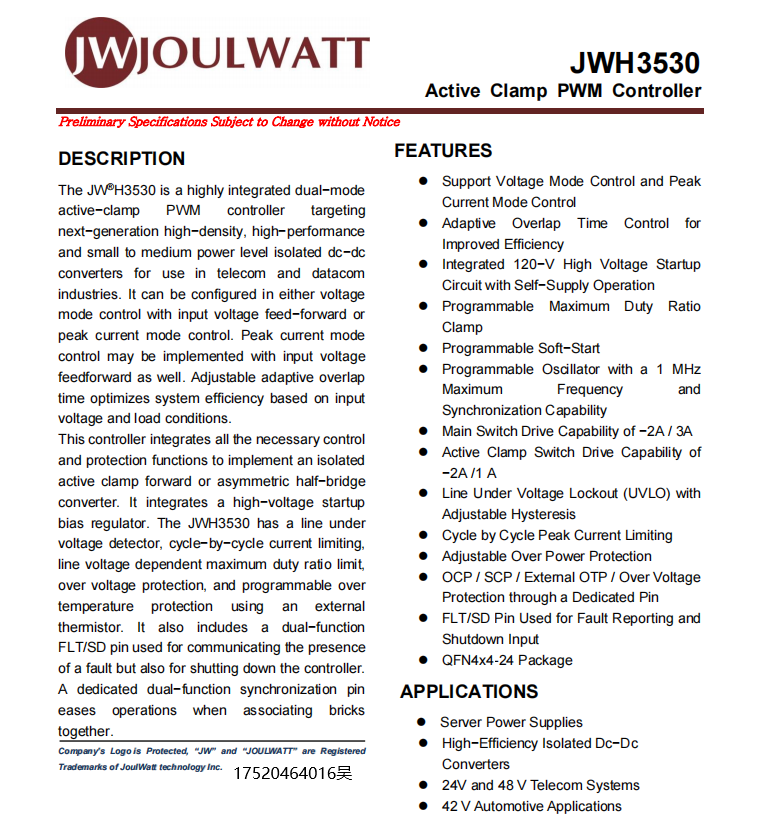

JW H3530是一款高度集成的雙模有源箝位PWM控制器，是高密度、高性能和小到中高功率級隔離DCDC轉換器，用于電信和數據通信行業。它可以配置在電壓模式控制與輸入電壓前饋或峰值電流模式控制。峰值電流模式控制也可以用輸入電壓前饋來實現。可調自適應重疊時間，可根據輸入電壓和負載條件優化系統效率。該控制器集成了所有必要的控制和保護功能，實現了隔離的有源鉗位正向或非對稱半橋轉換器。它集成了一個高壓?jiǎn)?dòng)偏置調節器。JWH3530具有線路電壓檢測、周期限流、線路電壓依賴的最大占空比限制、過電壓保護和使用外接熱敏電阻的可編程過溫保護。它還包括一個雙功能的FLT/SD引腳，用于通信故障的存在，但也用于關閉控制器。專用雙功能同步引腳簡化了將磚塊連接在一起時的操作。接頭暗號17520464016吳

支持電壓模式控制和峰值

電流模式控制

自適應重疊時間控制

提高效率

集成120−V高壓開機

自供電電路

可編程最大占空比

可編程軟−開始

可編程振蕩器與1兆赫

最大頻率和同步功能

主開關驅動能力−2A / 3A?主鉗位開關驅動能力2 A /

線路電壓下鎖定(UVLO)與可調節滯后

逐周期峰值限流,可調過電保護

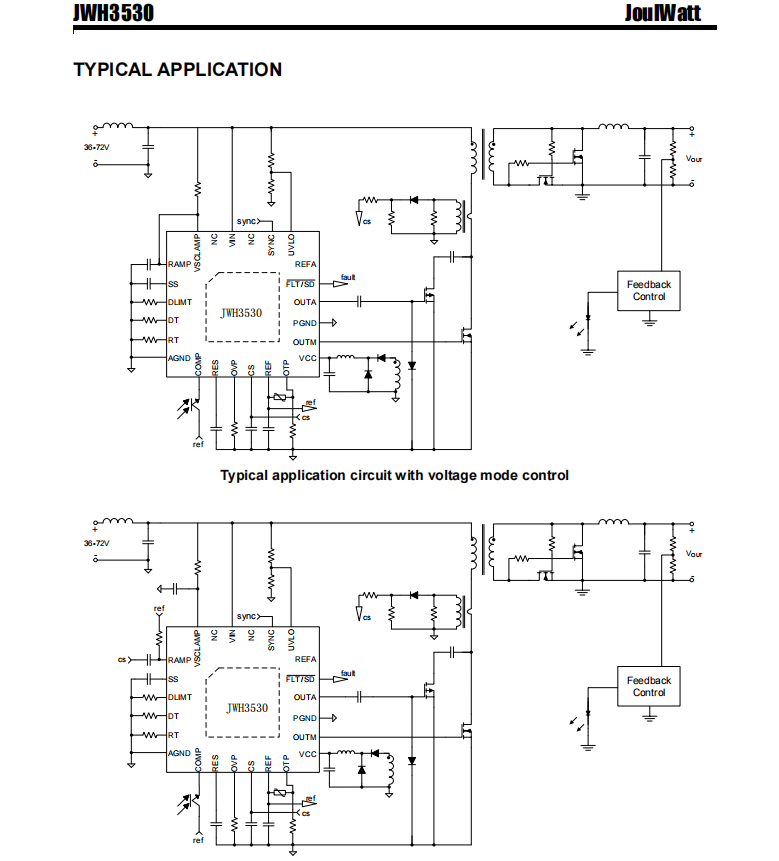

典型應用*

服務器電源

高效隔離直流直流

轉換器

24V和48v電信系統

42 V汽車應用
