★產品簡述

接頭信號1 7 5 2 0 4 6 4 0 1 6

MS35775 是一款高精度低噪聲的兩相步進電機驅動芯片。芯片集成了快速模式與靜音模式來滿足高速與低速下的不同應用。芯片內置功率MOSFET，長時間工作平均電流可以達到1.4A，峰值電流2A。芯片集成了過溫保護，欠壓保護，過流保護，短地保護，短電源保護。

跟TMC2208可以實現完全pin=pin，完美替代TMC2208。

MS35775也可以完美取代A4988實現電機的靜音工作，無論您是用于3D打印機或是其他自動化設備，都可以完美的給您一個高效靜音的工作環境。

★主要特點

● 2 相步進電機，可以到達2A 的峰值電流

● 內置MOS，STEP/DIR 接口

● 電壓范圍4.75~36V

● STEP/DIR 接口，可以選擇2，4，8，16，或者32 微步進

● 內置256 細分

● 電機靜止自動進入省電模式

● 內置檢測電阻模式可選（不再需要外部檢測電阻）

★應用

■ 精密工業設備

■ 3D 打印

■ 智能家居家電

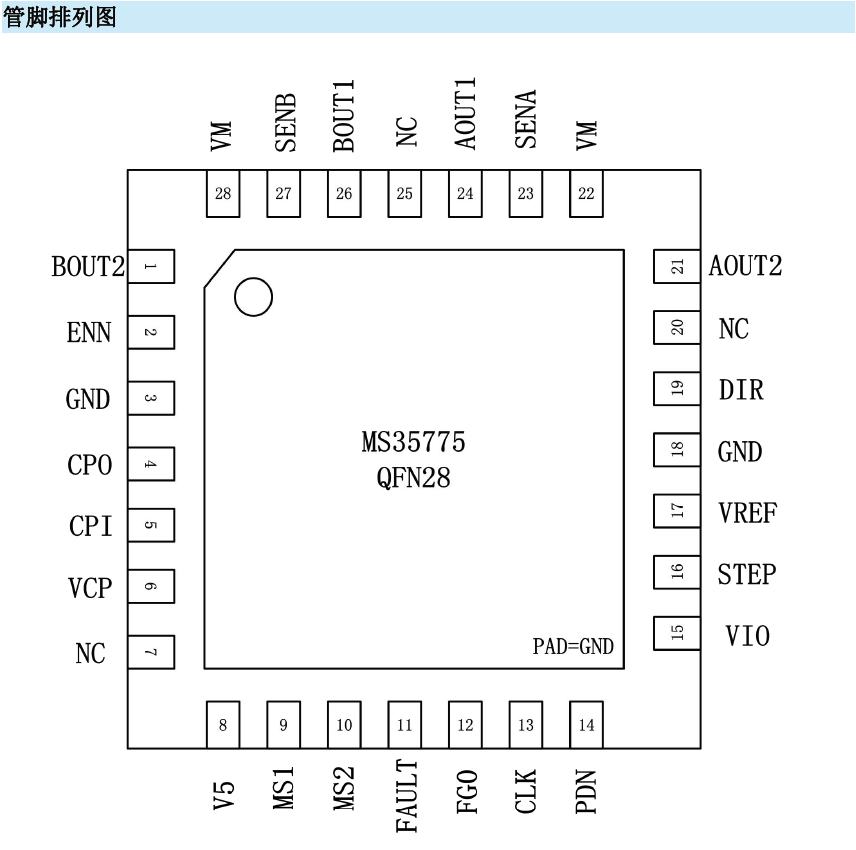

=封裝形式 QFN28
