用3842做500W的電源,請大家指教小弟一幾招

用3842A做24V/20A的電源用下面的方法,請大哥哥們指教一下,小弟在這里謝過了1110853496.psd
全部回復(28)
正序查看
倒序查看
renyong80
LV.3
2
2005-03-15 10:30
用這個原理圖做,磁性參數怎么估算500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110853852.gif');}" onmousewheel="return imgzoom(this);">
0
回復
xue007
LV.9
3
2005-03-16 19:42
@renyong80
用這個原理圖做,磁性參數怎么估算[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1110853852.gif');}"onmousewheel="returnimgzoom(this);">
T4是怎樣工作的
0
回復
allen_he
LV.3
4
2005-03-16 19:52
原理圖看的不是很明白..
0
回復
renyong80
LV.3
5
2005-03-16 20:23
@allen_he
原理圖看的不是很明白..
我也不是很清楚,因此請教各們DX了,幫幫忙了
0
回復
overall
LV.5
6
2005-03-16 21:54
@renyong80
用這個原理圖做,磁性參數怎么估算[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1110853852.gif');}"onmousewheel="returnimgzoom(this);">
這個圖在哪兒討論過,多了一個JUNCTION.
0
回復
grtang
LV.7
7
2005-03-16 22:25
有2點不明白:
1 5V80A的濾波電容用6*10uF?
2 2N3904&1N914的額定電流小,T4提供的電流也小.效果不明顯.
0
回復
renyong80
LV.3
8
2005-03-16 22:27
@grtang
有2點不明白:15V80A的濾波電容用6*10uF?22N3904&1N914的額定電流小,T4提供的電流也小.效果不明顯.
不好意思,請問一下T4的作用是????????
0
回復
grtang
LV.7
9
2005-03-16 22:44
@renyong80
不好意思,請問一下T4的作用是????????
開關管導通,2N3904導通,1N914截止.T4儲存能量.
開關管截止,2N3904截止,1N914導通.T4釋放能量.
0
回復
renyong80
LV.3
10
2005-03-16 22:48
@grtang
開關管導通,2N3904導通,1N914截止.T4儲存能量.開關管截止,2N3904截止,1N914導通.T4釋放能量.
多謝大哥了,我想用它來做一個24V/20A的電源,不知變壓器怎么計算?變比應該是多少?請指教
0
回復
tssmy
LV.2
11
2005-03-16 23:02
@renyong80
多謝大哥了,我想用它來做一個24V/20A的電源,不知變壓器怎么計算?變比應該是多少?請指教
參考雙正激變壓器設計方法,2N3904作反饋用,圖中有錯
0
回復
黑的眼
LV.9
12
2005-03-17 08:32
@tssmy
參考雙正激變壓器設計方法,2N3904作反饋用,圖中有錯
怎么27U電感短路了?
0
回復
wlx230
LV.5
13
2005-03-17 08:59
@黑的眼
怎么27U電感短路了?
是啊?不明白!!
0
回復
renyong80
LV.3
14
2005-03-17 14:08
@wlx230
是啊?不明白!!
多謝,知道了,請?jiān)谥附?/div>
0
回復
renyong80
LV.3
15
2005-03-17 21:26
@黑的眼
怎么27U電感短路了?
大哥,我想請教一下T4是不是還有穩定電壓的作用?它怎么計算?不好意思見笑了,我是一個新手,請多指教
0
回復
grtang
LV.7
16
2005-03-17 21:52
@renyong80
多謝大哥了,我想用它來做一個24V/20A的電源,不知變壓器怎么計算?變比應該是多少?請指教
按照反激變壓器的設計.
由于前面的占空比不會大于0.5,匝數比可為1:1,可以確保順利消磁.
0
回復
renyong80
LV.3
17
2005-03-17 22:06
@grtang
按照反激變壓器的設計.由于前面的占空比不會大于0.5,匝數比可為1:1,可以確保順利消磁.
高手,我把它的原稿給你,有空幫我看一下好嗎?用它做成24V/20A的電源,T1和T4給一個參數好嗎?電壓怎么調整?
0
回復
tssmy
LV.2
18
2005-03-17 22:11
@renyong80
高手,我把它的原稿給你,有空幫我看一下好嗎?用它做成24V/20A的電源,T1和T4給一個參數好嗎?電壓怎么調整?
請發tssmy@tom.com,我也看看
0
回復
2005-03-17 23:46
@overall
這個圖在哪兒討論過,多了一個JUNCTION.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111075090.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111074065.jpg');}" onmousewheel="return imgzoom(this);">

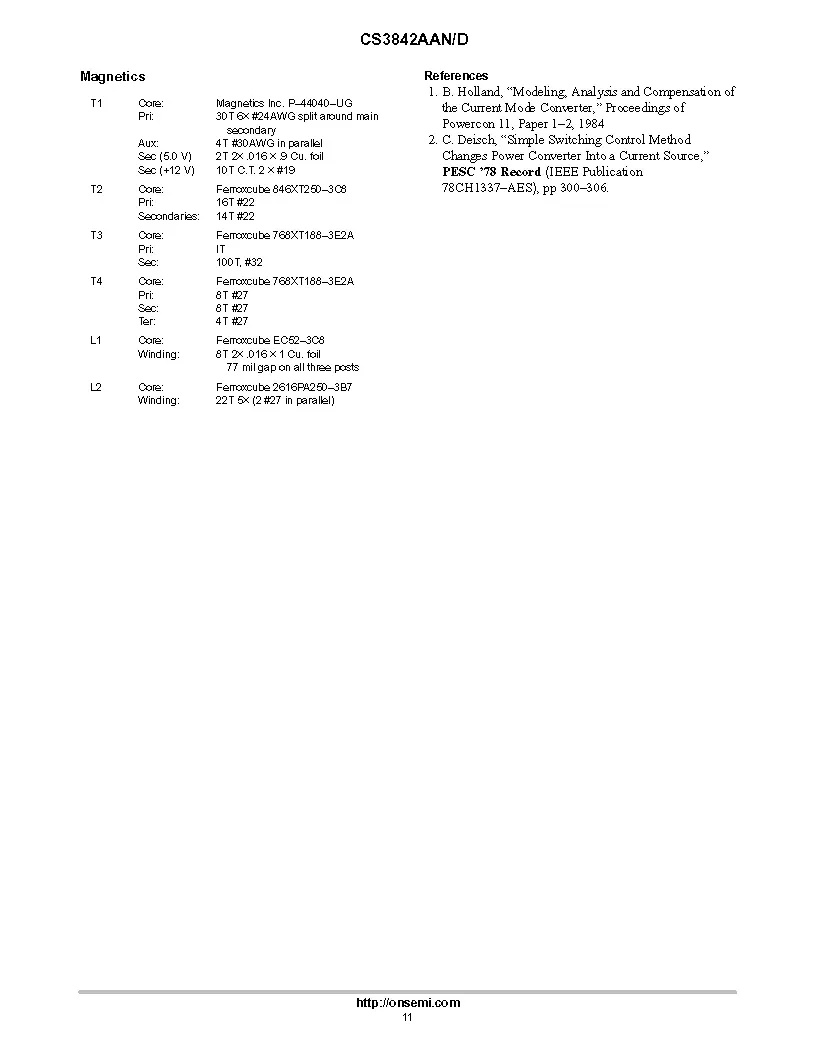

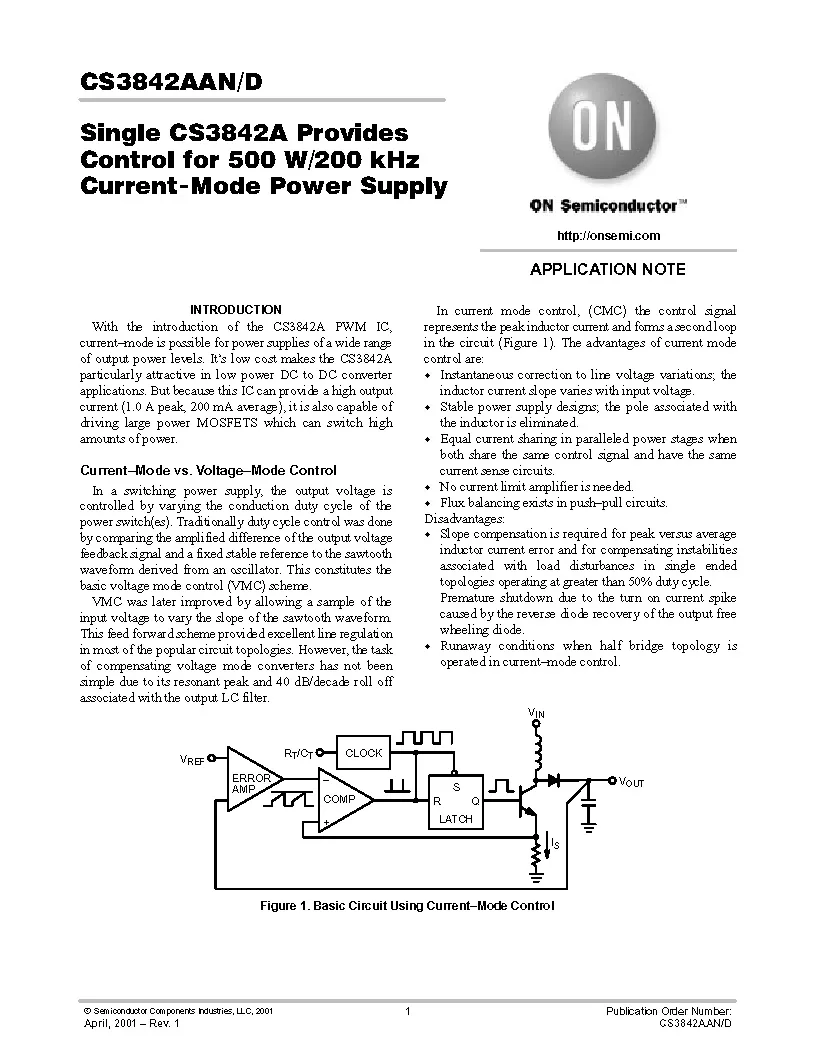

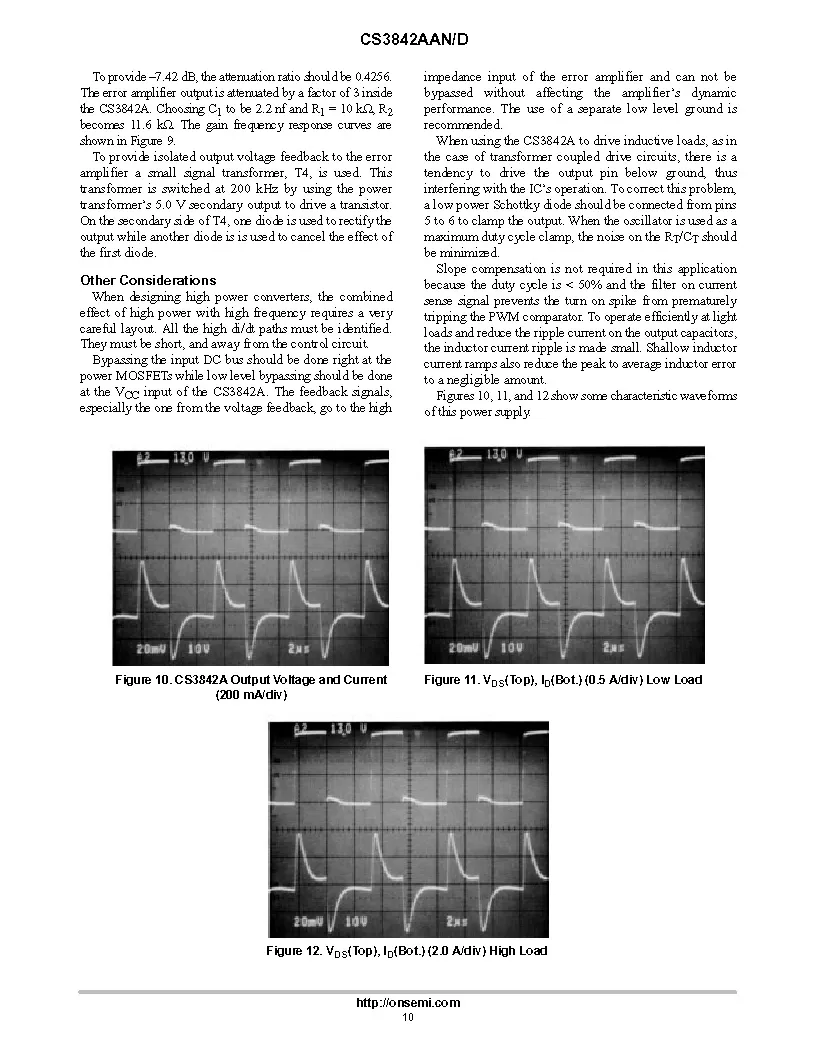

1111074104.pdf
