電壓比較器的輸出

我用比較器LM319做了電壓比較器,但是輸出的低電平為什么是1.5V而不是0V呢?輸入輸出波形如圖

電路圖

請問各位是什么原因造成的啊?請多多指教!謝謝
全部回復(22)
正序查看
倒序查看
2008-08-27 19:11
好像我用lm339的時候也存在這種現象
期待高手解答~~
0
回復
evdi
LV.6
3
2008-08-27 20:31
@phoenix_luei
好像我用lm339的時候也存在這種現象期待高手解答~~
仿真出來沒有問題,但是電路的結構還是比較奇怪.
0
回復
liangxy
LV.3
4
2008-08-27 20:39
@evdi
仿真出來沒有問題,但是電路的結構還是比較奇怪.
謝謝,你的方法我試試,但是我這個問題是什么原因造成的呢?可以解釋一下嗎?
謝謝!
0
回復
ghost
LV.7
5
2008-08-27 20:48
1未接上拉 雖然它是OC的但不接上拉里面有個三極管截止不了會從B極輸出電壓 2R6的值小了 本身只是加快上升延的可以不要的 主要原因是第1點
0
回復
pwzh
LV.1
6
2008-08-27 20:55
LM319的內部結構導致LOW電壓是1.5伏的吧,

就是內部結構中的Q16和Q17的Vbe電壓和,
0
回復
evdi
LV.6
7
2008-08-27 21:13
@liangxy
謝謝,你的方法我試試,但是我這個問題是什么原因造成的呢?可以解釋一下嗎?謝謝!
一般比較器的輸出還是要接上拉電阻,正反饋的時候,正端接地,負端接輸入.
這樣正反饋會形成一個VL和VH的門檻電壓,而你這個電路圖接法有些奇怪
0
回復
liangxy
LV.3
8
2008-08-27 21:14
@evdi
仿真出來沒有問題,但是電路的結構還是比較奇怪.
那請問怎么改呢?我想把一列波整形輸出0~5V方波,電路我是按照書本上接的,需要在哪方面改進啊?謝謝
0
回復
2008-08-27 21:18
@pwzh
LM319的內部結構導致LOW電壓是1.5伏的吧,就是內部結構中的Q16和Q17的Vbe電壓和,
受教了,看樣子還不是339的問題,估計是我的電路設計有誤了
0
回復
evdi
LV.6
10
2008-08-27 21:28
@liangxy
那請問怎么改呢?我想把一列波整形輸出0~5V方波,電路我是按照書本上接的,需要在哪方面改進啊?謝謝
怎么貼圖的?我畫個圖
0
回復
liangxy
LV.3
11
2008-08-27 21:30
@ghost
1未接上拉雖然它是OC的但不接上拉里面有個三極管截止不了會從B極輸出電壓2R6的值小了本身只是加快上升延的可以不要的主要原因是第1點
謝謝,我把正反饋去掉,然后加一個10K的上拉電阻這樣可以做到電壓比較嗎?謝謝
0
回復
liangxy
LV.3
12
2008-08-27 21:33
@evdi
怎么貼圖的?我畫個圖
你先把圖保存為jpg格式,然后在“上存文件”點擊“瀏覽”找到你畫的圖片,點擊上傳文件,這樣就可以了,謝謝了
0
回復
evdi
LV.6
13
2008-08-27 22:01
@liangxy
你先把圖保存為jpg格式,然后在“上存文件”點擊“瀏覽”找到你畫的圖片,點擊上傳文件,這樣就可以了,謝謝了
這是你的電路圖,比較器電源電壓為5V直流500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/435661219844825.jpg');}" onmousewheel="return imgzoom(this);">
這個是仿真結果V1為輸入0-5V方波500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/435661219844992.jpg');}" onmousewheel="return imgzoom(this);">
當輸入V1為0-2V方波時500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/435661219845643.jpg');}" onmousewheel="return imgzoom(this);">由于正反饋,輸出也是0-2V方波,輸出電平與比較器電壓無關
0
回復
ghost
LV.7
14
2008-08-27 22:09
@liangxy
謝謝,我把正反饋去掉,然后加一個10K的上拉電阻這樣可以做到電壓比較嗎?謝謝
可以的
0
回復
liangxy
LV.3
15
2008-08-27 22:09
@evdi
這是你的電路圖,比較器電源電壓為5V直流[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219844825.jpg');}"onmousewheel="returnimgzoom(this);">這個是仿真結果V1為輸入0-5V方波[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219844992.jpg');}"onmousewheel="returnimgzoom(this);">當輸入V1為0-2V方波時[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219845643.jpg');}"onmousewheel="returnimgzoom(this);">由于正反饋,輸出也是0-2V方波,輸出電平與比較器電壓無關
如果我去掉正反饋,加上拉電阻10K,這樣可以得到0~5V的方波嗎?謝謝
0
回復
evdi
LV.6
16
2008-08-27 22:11
@evdi
這是你的電路圖,比較器電源電壓為5V直流[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219844825.jpg');}"onmousewheel="returnimgzoom(this);">這個是仿真結果V1為輸入0-5V方波[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219844992.jpg');}"onmousewheel="returnimgzoom(this);">當輸入V1為0-2V方波時[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219845643.jpg');}"onmousewheel="returnimgzoom(this);">由于正反饋,輸出也是0-2V方波,輸出電平與比較器電壓無關

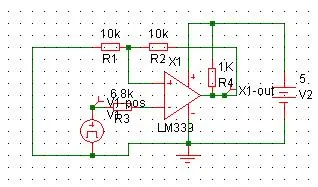

而一般常用輸入是接在負端,此時輸出要有上拉電阻,否則輸出電平一直為低.這就是ghost所說
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/435661219846252.jpg');}" onmousewheel="return imgzoom(this);">
此時輸入要大于R2/(R1+R2) *VCC=2.5V即門檻電壓為2.5V,當輸入為0-3V時,輸出為0-Vcc方波
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/435661219846142.jpg');}" onmousewheel="return imgzoom(this);">但是由于接在負端,輸入輸出是反相的
0
回復
evdi
LV.6
17
2008-08-27 22:18
@evdi
而一般常用輸入是接在負端,此時輸出要有上拉電阻,否則輸出電平一直為低.這就是ghost所說[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219846252.jpg');}"onmousewheel="returnimgzoom(this);">此時輸入要大于R2/(R1+R2)*VCC=2.5V即門檻電壓為2.5V,當輸入為0-3V時,輸出為0-Vcc方波[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219846142.jpg');}"onmousewheel="returnimgzoom(this);">但是由于接在負端,輸入輸出是反相的
如果直接在你的原圖上加上拉電阻,則不行!這樣的話輸出會一直為高電平
至于為什么你的輸出為1.5-4V,首先你要確認你比較器不是雙端的,如果是則肯定會出現這種情況,一般常有人會問為什么自己的放大器的飽和狀態到不了0和電源值和這個是一樣的,那是因為你選擇了雙端放大器而不是單端的,其次你要看看你的輸入電源和供電電源的問題,再者可以看看反饋的問題
0
回復
ghost
LV.7
18
2008-08-27 22:19
@liangxy
謝謝,我把正反饋去掉,然后加一個10K的上拉電阻這樣可以做到電壓比較嗎?謝謝
同相輸入端不能懸空 由于外界感應電壓和本身噪音的原因 懸空后即便沒有輸入電壓輸出端也會有方波輸出 可能是工頻頻率 可在反相輸入端加一個很小的偏置電壓只要比環境噪音大就可以了
0
回復
liangxy
LV.3
19
2008-08-27 22:19
@evdi
而一般常用輸入是接在負端,此時輸出要有上拉電阻,否則輸出電平一直為低.這就是ghost所說[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219846252.jpg');}"onmousewheel="returnimgzoom(this);">此時輸入要大于R2/(R1+R2)*VCC=2.5V即門檻電壓為2.5V,當輸入為0-3V時,輸出為0-Vcc方波[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219846142.jpg');}"onmousewheel="returnimgzoom(this);">但是由于接在負端,輸入輸出是反相的
謝謝!我需要輸入輸出是同相的,所以必須把輸入接在正端,這樣可以做比較嗎?謝謝
0
回復
evdi
LV.6
20
2008-08-27 22:27
@liangxy
謝謝!我需要輸入輸出是同相的,所以必須把輸入接在正端,這樣可以做比較嗎?謝謝
去掉正反饋,負端接地,就行,記得接上拉電阻1k
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/435661219847093.jpg');}" onmousewheel="return imgzoom(this);">
正反饋只是為了消除輸入振蕩帶來的比較器輸出反轉振蕩,如果你的輸入是方波則沒有必要使用
0
回復
liangxy
LV.3
21
2008-08-27 22:30
@evdi
去掉正反饋,負端接地,就行,記得接上拉電阻1k[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/435661219847093.jpg');}"onmousewheel="returnimgzoom(this);">正反饋只是為了消除輸入振蕩帶來的比較器輸出反轉振蕩,如果你的輸入是方波則沒有必要使用
謝謝,我的比較器是LM319,你說的雙端是不是雙電源供電的意思啊?我用的這個可以用雙電源,也可以用單電源的啊!這樣可以輸出0~5V的方波嗎?謝謝
0
回復
evdi
LV.6
22
2008-08-27 22:34
@liangxy
謝謝,我的比較器是LM319,你說的雙端是不是雙電源供電的意思啊?我用的這個可以用雙電源,也可以用單電源的啊!這樣可以輸出0~5V的方波嗎?謝謝
雙端有負壓,單端接地
0
回復
liangxy
LV.3
23
2008-08-27 22:40
@evdi
雙端有負壓,單端接地
lm319可以接成單端的,它的PDF有這樣用的,這么說如果我去掉正反饋,然后加上上拉電阻就可以實現0~5V的方波啊?
謝謝
