輸入電壓1000v采用380變壓成690再整流,
1000v-24v采用雙端反激,八輸出,功率為80w
變壓器參數:磁芯EC40/21,120:5,
采用UC3842芯片
限流電阻采用300歐姆30W發熱,變壓器發熱,mosfet發熱
運行15分鐘,從30度-60度電阻,變壓器上升至50度,mosfet還可50度
請各位幫忙分析一下是何原因?萬分感謝
【求教】DC-DC1000v-24V雙端反激
全部回復(3)
正序查看
倒序查看
@transformer1
可能是脈沖電流過大! 可以嘗試把電阻再提高些,其它的不變
非常各位,
針對您所提脈沖電流過大,確實是這個問題,我將電阻改為3個300歐姆/30W串聯,
但是還是發熱.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2769511220881361.gif');}" onmousewheel="return imgzoom(this);">

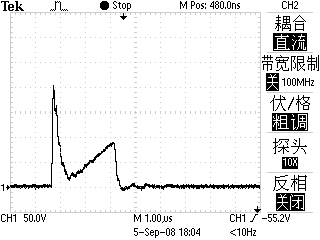

圖中即為其中1個300歐姆/30W電阻兩端電壓波形,請各位大俠再幫忙分析一下.
還有人說我的電阻應該采用無感電阻,我覺得這不是應該主要問題
針對您所提脈沖電流過大,確實是這個問題,我將電阻改為3個300歐姆/30W串聯,
但是還是發熱.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2769511220881361.gif');}" onmousewheel="return imgzoom(this);">
圖中即為其中1個300歐姆/30W電阻兩端電壓波形,請各位大俠再幫忙分析一下.
還有人說我的電阻應該采用無感電阻,我覺得這不是應該主要問題
