LLC半橋協振電源應用與前景的討論

1.特點及應用:
LLC半橋協振的工作模式應用于75W以上,500W以內的電源,
典型產品可以小到?jīng)_電器,大到LCD平板電視電源.
工作模式具備調頻和50%占空比等特點,具備效率高,EMI好等優點.

(還有什么優點和特點?請大家踴躍發言)

2.趨勢:
基于以上優點,仙童,TI,安森美等國際性大公司均已推出基于該模式的IC.

(還有什么趨勢和應用?請大家踴躍發言)

3.變壓器設計
其變壓器的設計也與傳統變壓器不同,采用雙槽模式,增加和利用漏電感.
變壓器類型從ER28,30,32,34,39,42,到EPC46,EPC54等系列雙槽骨架.
(我是設計和生產變壓器的,很關注這塊市場)

希望本貼能夠引起高手的視線和評論...

全部回復(29)

只看樓主

正序查看

倒序查看

貝多芬

LV.7

2008-09-09 10:59

頂一下.
不可能大家都對著項技術沒興趣啊??

回復

yls1234

LV.5

2008-09-09 11:31

@貝多芬

頂一下.不可能大家都對著項技術沒興趣啊??

電源產品項目研發
本人從事開關電源研發8年以上的經驗. 現真誠,高效的為貴公司做產品研發,樣板制作. 主要研發的項目有(500W以下開關電源的研發條件):
1,  LCD TV電源;
   2,  LED燈照明功率電源(LED防水電源);
   3,  電源適配器等單路及多路電源的研發.
   4,  電源管理IC應用, 樣板制作.

**********最新研發的產品方案轉讓,指標如下**********

1,輸入:90VAC~264VAC;
2,輸出:12V/12.5A(150W)
3,效率: ≥90%@220VAC
4, 具有各種保護功能.
5,體積:158mm*70mm*33mm
6,可做成適配器或
防水LED電源.
希望有誠意的公司與我聯系: 楊先生
     E-mail: sz_yanglinsi@126.com   Mobile: 13418677915
    地址:深圳市南山區

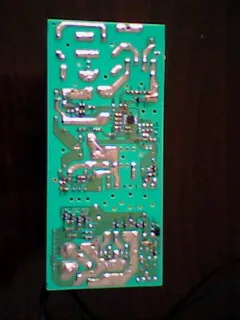

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/14801220931036.jpg');}" onmousewheel="return imgzoom(this);">
