28點單片機控制板,可通過RS232進行串口控制繼電器或者晶體管輸出!
一、特性
1. 8位高性能單片機作為主控制芯片,64K程序存儲器,也可以用來保存數據,斷電數據不丟失;
2. JMDM-28DIOMR工作電源采用15V交流電或16V直流電,標準功率為10W;
JMDM-28DIOMT主電源采用9V交流電,外圍驅動電源采用24/12V交流電;
3.16路光電隔離數字量輸入,NPN輸入形式,輸入電流為10mA;其中有兩路可作中斷源用于計數;
4. JMDM-28DIOMR12路繼電器(采用松下原裝繼電器)輸出,輸出電壓為0—220V,最大輸出電流為5A, 輸出口狀態可回讀;
JMDM-28DIOMT12路光電隔離數字量輸出,集電極開路輸出形式,輸出電壓為24/12V,最大輸出電流為1A, 輸出口狀態可回讀;
5. 系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性,使系統工作穩定可靠,無死機現象;
6. 有兩盞LED燈顯示工作狀態,LED燈和撥碼開關是復用的,也可用來設置兩個參數;
7. 有1路標準的RS232串行通信接口(抗15KV靜電沖擊),可直接與電腦或觸摸屏等外設通信;
8. 可直接通過RS232接口下載程序,無需燒錄器,方便程序修改、升級;
9. 緊湊型 (適合任何尺寸的機箱) ,PCB尺寸:JMDM-28DIOMR155mm*110mm; JMDM-28DIOMT145mm*100mm;
10. 用Keil C 或匯編編程,用戶編程有困難的可把工藝流程發給我司,我司可幫助編程.
二、規格
1.工作溫度:-10~+65°C;
2.儲存溫度:-20~+80°C ;
3.濕度:5~95% 無凝結 ;
4.功耗(無外部設備): +9V@0.5A (典型值) ;
三、用途
1.可用于各種28個點以內的控制系統,可控制氣缸,電磁閥,繼電器,步進電機,可外接光電式,電容式,電感式,霍爾式等各種傳感器;
2.可用于替代28點以內的PLC用于各種控制場合(如各種機器控制);
3.可用于單片機學習和試驗.
更多產品詳細資料,歡迎垂詢:
電話:0755- 29769287;13427969290 陶小姐;
傳真:0755-29958512
E-mail:jingmingk@163.com;
QQ: 957302591
MSN:jingmingk@163.com; 阿里旺旺:jingminsz
阿里巴巴網上店:http://newton0627.cn.alibaba.com
淘寶店鋪:http://shop35650247.taobao.com/
公司網址:www.jingmindm.com
中華工控網店鋪:http://www.gkong.com/comm/userdetail.asp?id=66456
28點單片機控制板,可通過RS232進行串口控制繼電器或者晶體管輸出!
全部回復(2)
正序查看
倒序查看

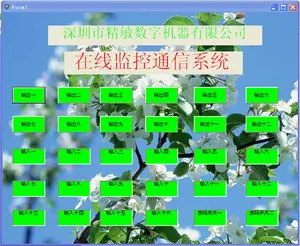

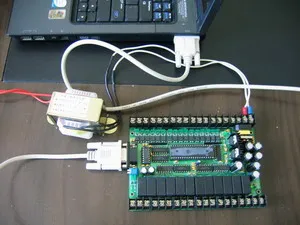

可以直接通過電腦串口RS232驚醒通信控制,直接在上位機(電腦)上就可以完成控制功能,不用了解控制器和電機的原理,一樣可以控制電機做相應的動作.我司為您提供了上位機的軟件和上位機的界面,直接通過上位機界面就可以操作控制,輕點鼠標就可以控制輸入輸出口.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1350181228873603.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1350181228873613.jpg');}" onmousewheel="return imgzoom(this);">
這么方便的控制器,還不快來看看!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1350181228873603.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1350181228873613.jpg');}" onmousewheel="return imgzoom(this);">
這么方便的控制器,還不快來看看!
0
回復
@newton0627
可以直接通過電腦串口RS232驚醒通信控制,直接在上位機(電腦)上就可以完成控制功能,不用了解控制器和電機的原理,一樣可以控制電機做相應的動作.我司為您提供了上位機的軟件和上位機的界面,直接通過上位機界面就可以操作控制,輕點鼠標就可以控制輸入輸出口.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/1350181228873603.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/1350181228873613.jpg');}"onmousewheel="returnimgzoom(this);">這么方便的控制器,還不快來看看!
工業級高可靠高精度10路模擬量10路數字量工業控制器 RS232串口控制模擬量數字量輸入輸出系統 高精度模擬量控制器 串口控制模擬量系統 JMDM-10AIO10DIO
JMDM-10DIO10AIO在線監控通信系統 JMDM串口控模擬量系統 電腦PC串口控制模擬量、數字量系統 單片機控制系統
研發制造商:深圳市精敏數字機器有限公司
一、JMDM-10DIO10AIO串口控制模擬量數字量系統簡介
JMDM-10DIO10AIO串口控制模擬量數字量輸入輸出控制系統,是深圳市精敏數字機器有限公司自主研發的工業級高可靠性單片機控制系統,采用JMDM-10DIO10AIO工業控制器,以模擬量控制為主要特征,又可簡稱為JMDM-10DIO10AIO在線監控通信系統、JMDM RS485/232串口控制模擬量系統.實現了利用電腦串口在線監控數字量和模擬量輸入的狀態;實時控制模擬量的輸出和數字量的輸出,支持通過RS232串口進行功能擴展I/O點數、A/D、D/A點數,可用于電腦串口實現控制模擬量、數字量信號的學習、實驗及各種工業應用.
二、JMDM-10DIO10AIO控制器技術參數及功能特性
1、采用特有的抗高頻干擾電路,工作穩定可靠,其中每路模擬量輸入和模擬量輸出都有過壓保護電路,可抗雷擊以及靜電沖擊;
2、工作電源:交流18V或直流24V,有過壓保護以及雷擊靜電保護功能;
3、采用最新型高速C8051系列單片機;
4、程序存儲空間64K, 數據存儲空間32K (采用了完美的鐵電存儲技術);
5、輸入輸出量分?jǐn)?shù)字量部分和模擬量部分:
全光電隔離數字量(I/O)部分:
4路輸入:輸入電壓是12V~24V,輸入電流10MA,NPN型(低電平有效);
6路輸出:輸出電壓是12V/24V,輸出電流是4A,NPN型;
高精度高速度(12位)模擬量部分:
8路輸入:0~10V電壓輸入,可定做成0~5V電壓輸入形式或0~20MA電流輸入形式;有過壓保護以及雷擊靜電保護;
2路輸出:0~10V電壓輸出,輸出電流是20MA,也可定做成0~5V電壓輸出;有過壓保護以及雷擊靜電保護.
6、RS232接口:2路標準RS232串口通信接口,具有以下優點:
可支持同時和兩個外圍設備或主控制器(電腦或PLC)進行通信;
支持I/O、A/D、D/A的功能擴展,方便了各種多路數字量、模擬量控制需求;
7、電路板制作采用了貼片式焊接,穩定可靠.
8、簡單需求用RS232通信,電腦與控制器之間是一對一的關系,通信距離最大10米;
9、復雜需求可以采用RS485通信,電腦與控制器之間是一對多的關系;通信距離最大可達1千米左右,每個控制器可以設定不同的地址,一臺電腦或主控PLC最多可控制255個控制器.
三、應用案例
1、串口通訊自動化設備;
2、自動化質量檢測儀;
3、生產線智能檢測系統;
4、各種模擬量信號的采集控制,如溫度,壓力,濕度,電流,電壓信號的采集控制;
5、模擬量信號的輸出控制,如比例閥控制,模擬量控制變頻器等.
更多產品詳細資料,歡迎垂詢:
電話:0755- 29769287;13427969290 陶小姐;
傳真:0755-29958512
E-mail:jingmingk@163.com;
QQ: 957302591
MSN:jingmingk@163.com; 阿里旺旺:jingminsz
阿里巴巴網上店:http://newton0627.cn.alibaba.com
淘寶店鋪:http://shop35650247.taobao.com/
公司網址:www.jingmindm.com
中華工控網店鋪:http://www.gkong.com/comm/userdetail.asp?id=66456
JMDM-10DIO10AIO在線監控通信系統 JMDM串口控模擬量系統 電腦PC串口控制模擬量、數字量系統 單片機控制系統
研發制造商:深圳市精敏數字機器有限公司
一、JMDM-10DIO10AIO串口控制模擬量數字量系統簡介
JMDM-10DIO10AIO串口控制模擬量數字量輸入輸出控制系統,是深圳市精敏數字機器有限公司自主研發的工業級高可靠性單片機控制系統,采用JMDM-10DIO10AIO工業控制器,以模擬量控制為主要特征,又可簡稱為JMDM-10DIO10AIO在線監控通信系統、JMDM RS485/232串口控制模擬量系統.實現了利用電腦串口在線監控數字量和模擬量輸入的狀態;實時控制模擬量的輸出和數字量的輸出,支持通過RS232串口進行功能擴展I/O點數、A/D、D/A點數,可用于電腦串口實現控制模擬量、數字量信號的學習、實驗及各種工業應用.
二、JMDM-10DIO10AIO控制器技術參數及功能特性
1、采用特有的抗高頻干擾電路,工作穩定可靠,其中每路模擬量輸入和模擬量輸出都有過壓保護電路,可抗雷擊以及靜電沖擊;
2、工作電源:交流18V或直流24V,有過壓保護以及雷擊靜電保護功能;
3、采用最新型高速C8051系列單片機;
4、程序存儲空間64K, 數據存儲空間32K (采用了完美的鐵電存儲技術);
5、輸入輸出量分?jǐn)?shù)字量部分和模擬量部分:
全光電隔離數字量(I/O)部分:
4路輸入:輸入電壓是12V~24V,輸入電流10MA,NPN型(低電平有效);
6路輸出:輸出電壓是12V/24V,輸出電流是4A,NPN型;
高精度高速度(12位)模擬量部分:
8路輸入:0~10V電壓輸入,可定做成0~5V電壓輸入形式或0~20MA電流輸入形式;有過壓保護以及雷擊靜電保護;
2路輸出:0~10V電壓輸出,輸出電流是20MA,也可定做成0~5V電壓輸出;有過壓保護以及雷擊靜電保護.
6、RS232接口:2路標準RS232串口通信接口,具有以下優點:
可支持同時和兩個外圍設備或主控制器(電腦或PLC)進行通信;
支持I/O、A/D、D/A的功能擴展,方便了各種多路數字量、模擬量控制需求;
7、電路板制作采用了貼片式焊接,穩定可靠.
8、簡單需求用RS232通信,電腦與控制器之間是一對一的關系,通信距離最大10米;
9、復雜需求可以采用RS485通信,電腦與控制器之間是一對多的關系;通信距離最大可達1千米左右,每個控制器可以設定不同的地址,一臺電腦或主控PLC最多可控制255個控制器.
三、應用案例
1、串口通訊自動化設備;
2、自動化質量檢測儀;
3、生產線智能檢測系統;
4、各種模擬量信號的采集控制,如溫度,壓力,濕度,電流,電壓信號的采集控制;
5、模擬量信號的輸出控制,如比例閥控制,模擬量控制變頻器等.
