做不對稱半橋的朋友請進來看看

AHB典型的3845+6384,在滿載時的效率和輸出整流管都還好,但在空載啟動時卻會很容易燒掉輸出整流管,(滿載啟動沒事)抓啟動時的整流管的波型,發現竟然有高達180V的尖峰,而啟動后就消失了.輸出12V/24V.....200W,改變諧震電感和輸出電感效果不明顯,但這高達200V的尖峰產生卻是很難消除,請各位大師幫忙分析一下產生的原理,能消除嗎?
全部回復(17)
正序查看
倒序查看
ruohan
LV.9
2
2005-03-18 10:21
有圖嗎,給看看!
0
回復
xwdsc
LV.3
3
2005-03-19 15:54
@ruohan
有圖嗎,給看看!
謝謝你,是要線路圖還是波形圖呀?
0
回復
powerbook
LV.5
4
2005-03-19 23:18
@xwdsc
謝謝你,是要線路圖還是波形圖呀?
給個線路看看.
0
回復
xwdsc
LV.3
5
2005-03-25 09:58
@powerbook
給個線路看看.

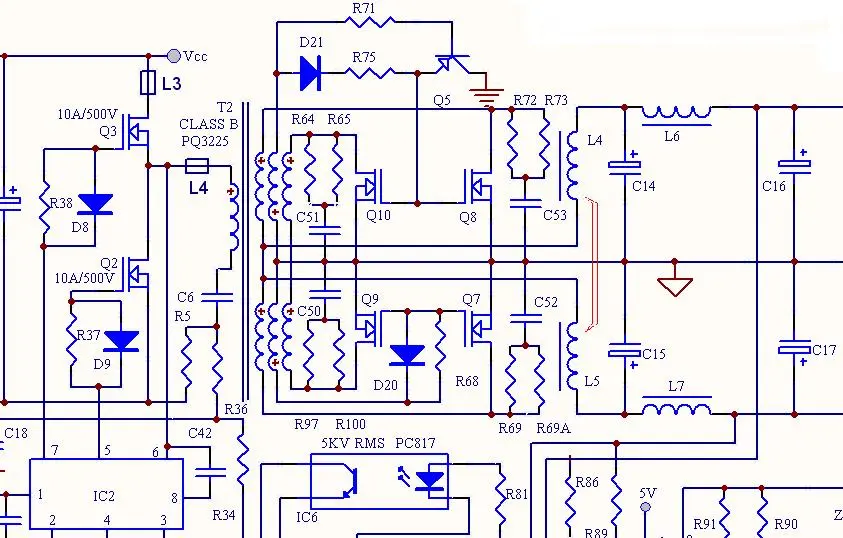

傳個圖片給大家看看,有時間我抓個波型....謝謝大家了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111715928.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
呆頭鵝
LV.7
6
2005-03-25 11:10
@xwdsc
傳個圖片給大家看看,有時間我抓個波型....謝謝大家了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111715928.jpg');}"onmousewheel="returnimgzoom(this);">
主變數據?
0
回復
power_sz
LV.7
7
2005-03-26 11:28
請問用非對稱半橋的好處究竟是什么呢?
0
回復
xwdsc
LV.3
8
2005-03-28 10:27
@呆頭鵝
主變數據?
30T:2T(12V):4T(24V)
L:0.45mH
大家在做時有遇見這種問題嗎?
做過很多辦法,都沒有收到大的效果,郁悶啊!!!
0
回復
xwdsc
LV.3
9
2005-03-28 10:35
@power_sz
請問用非對稱半橋的好處究竟是什么呢?
可以做諧振和后面的儲能電感很小是個特點吧,工作頻率固定的.但不明白DIODE的耐壓是不是固有的問題......
0
回復
power_sz
LV.7
10
2005-03-30 22:04
@xwdsc
可以做諧振和后面的儲能電感很小是個特點吧,工作頻率固定的.但不明白DIODE的耐壓是不是固有的問題......
兩個整流管可以一個耐壓低一些.
0
回復
shinehome
LV.1
11
2005-03-31 21:20
@xwdsc
傳個圖片給大家看看,有時間我抓個波型....謝謝大家了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111715928.jpg');}"onmousewheel="returnimgzoom(this);">
好像兩組次級相位有些問題.
0
回復
呆頭鵝
LV.7
12
2005-03-31 22:07
@xwdsc
30T:2T(12V):4T(24V)L:0.45mH大家在做時有遇見這種問題嗎?做過很多辦法,都沒有收到大的效果,郁悶啊!!!
可能是開機時,C6是空的,380V直接加在Np,2T的驅動電壓太高,導致整流管炸,滿載時有一電感,保護了整流管
0
回復
xwdsc
LV.3
13
2005-04-11 13:46
@power_sz
兩個整流管可以一個耐壓低一些.
是可以一個低一點,但問題是在 Trun on是尖峰太高了,啟動后還好.....
0
回復
2005-07-28 21:33
@shinehome
好像兩組次級相位有些問題.
理由?
不過是少打了兩個結點
0
回復
jamerson
LV.2
15
2007-04-29 10:12
二次側開機瞬間有直通, 所以有很大的spike.
0
回復
jurda
LV.6
16
2008-04-08 09:29
@jamerson
二次側開機瞬間有直通,所以有很大的spike.
目前也在做這個AHB.

不過用的是ST的6591 這個片子還沒有批量.

帶有軟啟動,所以沒有啟動時候的電壓問題.
但是輕載時候 到輸出電感斷續后就開始有尖峰.這個是副邊直通的結果.目前正在研究.
0
回復
power_sz
LV.7
17
2008-04-16 17:30
@jurda
目前也在做這個AHB.不過用的是ST的6591這個片子還沒有批量.帶有軟啟動,所以沒有啟動時候的電壓問題.但是輕載時候到輸出電感斷續后就開始有尖峰.這個是副邊直通的結果.目前正在研究.
也在研究,希望大家探討!
0
回復
allen-leon
LV.5
18
2010-05-04 16:27
@xwdsc
是可以一個低一點,但問題是在Trunon是尖峰太高了,啟動后還好.....
不對稱半橋的尖峰問題最后怎么解決????
