各位大大….小弟我遇到一個問題可不可以幫我解答一下
我用UCC2305+UBA2030T+單擊點火電路做車用HID燈….我昨天讓它亮起來了....但是10秒后他救熄滅了….感覺好像續弧的能力不夠…..這會是什么問題阿
我用EFD30 CORE….Lp=4uH…匝數比4:33…Fs=100K…D=0.5…輸出電壓=400

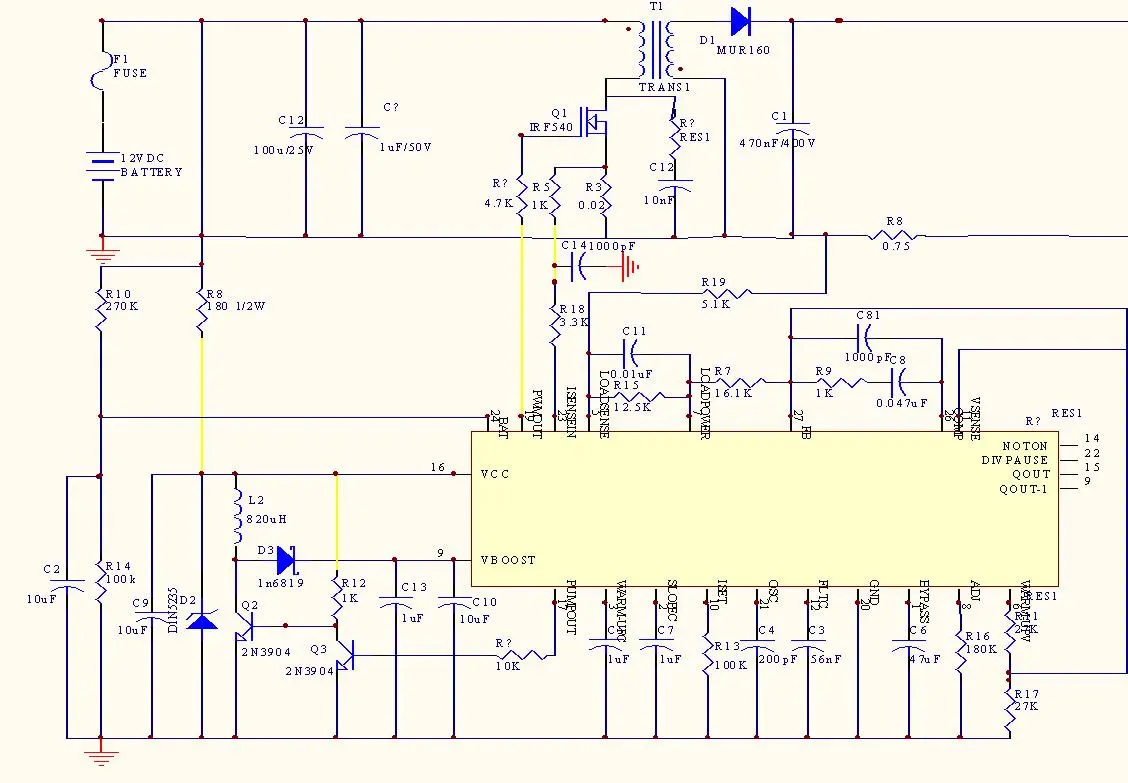

我懷疑是我的UCC2305的問題….我不知道ADJ(PIN 8)這電阻值要設定多少…它好像有限制電流的功能….還是有別的問題….有用過UCC2305+UBA2030T做過EB的各位大大….可以幫我一下嗎….我真的急需各位大大的幫忙….我會真心的感謝各位…我把我的UCC2305電路圖貼出來(我是依照它的datasheet制作的)….大家可以幫幫我嗎
我遇到一個問題各位大大可以看一下嗎
全部回復(15)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111391480.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@allanyao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111391480.jpg');}"onmousewheel="returnimgzoom(this);">
我的D1有換過耐壓較高的MUR860
0
回復
@great_sunsky
最好把波形貼出來,還有,我不知道你的磁芯是什么特性,為什么4:33輸出的電壓才400V.按照我的感覺4圈偏少了,而且匝數比最好是1:5左右就夠了,變壓器初級最好用多股繞.其實這里面涉及到的問題太多了,你這么說說根本不可能知道什么地方出錯了.還有一個比較重要的是不要用2030了,它馬上就停產了.現在都是用2032了.有什么問題可以發email:p_sunsky@yahoo.com.cn
2032多少錢,在那可以拿到貨.
樓主的問題應該出在D1那里,這個二極管除了要耐壓高,還要開關速度快,注意要加散熱片,啟動時電流較大.
樓主的問題應該出在D1那里,這個二極管除了要耐壓高,還要開關速度快,注意要加散熱片,啟動時電流較大.
0
回復
@great_sunsky
最好把波形貼出來,還有,我不知道你的磁芯是什么特性,為什么4:33輸出的電壓才400V.按照我的感覺4圈偏少了,而且匝數比最好是1:5左右就夠了,變壓器初級最好用多股繞.其實這里面涉及到的問題太多了,你這么說說根本不可能知道什么地方出錯了.還有一個比較重要的是不要用2030了,它馬上就停產了.現在都是用2032了.有什么問題可以發email:p_sunsky@yahoo.com.cn
那我需要把整張電路圖貼出來嗎…..我沒牽扯到保密….所以可以讓大家參考…..需要嗎
這位大哥你說匝數比1:5….這樣當在穩態電壓下D=0.5….輸入12v….依照Vo/Vin=N*(D/1-D)…這公式來說…..這樣輸出電壓不是只在60V而已….我是用OSRAM 35W的燈管他穩太電壓不是要在85V這樣不是不夠嗎….
這位大哥你說匝數比1:5….這樣當在穩態電壓下D=0.5….輸入12v….依照Vo/Vin=N*(D/1-D)…這公式來說…..這樣輸出電壓不是只在60V而已….我是用OSRAM 35W的燈管他穩太電壓不是要在85V這樣不是不夠嗎….
0
回復
@great_sunsky
最好把波形貼出來,還有,我不知道你的磁芯是什么特性,為什么4:33輸出的電壓才400V.按照我的感覺4圈偏少了,而且匝數比最好是1:5左右就夠了,變壓器初級最好用多股繞.其實這里面涉及到的問題太多了,你這么說說根本不可能知道什么地方出錯了.還有一個比較重要的是不要用2030了,它馬上就停產了.現在都是用2032了.有什么問題可以發email:p_sunsky@yahoo.com.cn
唉….因?yàn)槲覜](méi)有可以量測高壓的器材….所以我都沒辦法抓到波型….這樣沒有別的方法嗎
0
回復
@great_sunsky
最好把波形貼出來,還有,我不知道你的磁芯是什么特性,為什么4:33輸出的電壓才400V.按照我的感覺4圈偏少了,而且匝數比最好是1:5左右就夠了,變壓器初級最好用多股繞.其實這里面涉及到的問題太多了,你這么說說根本不可能知道什么地方出錯了.還有一個比較重要的是不要用2030了,它馬上就停產了.現在都是用2032了.有什么問題可以發email:p_sunsky@yahoo.com.cn
這位大哥那可以請問一下ADJ(PIN 8)這只腳位的電阻值要設定為多少…..大哥你設定多少…..這會影響到什么嗎….可以告訴我一下嗎
0
回復
@allanyao
這位大哥那可以請問一下ADJ(PIN8)這只腳位的電阻值要設定為多少…..大哥你設定多少…..這會影響到什么嗎….可以告訴我一下嗎
我沒有用過UCC的IC,所以想幫也幫不了你.因?yàn)椴皇煜つ憧刂齐娐返慕Y(jié)構,所以我只是根據自己的判斷覺得是不是你的控制部分有問題,比如電流檢測,電壓檢測,還有你的電路應該是沒有CPU的,我覺得應該檢查取樣部分.一點建議.....
0
回復
@great_sunsky
最好把波形貼出來,還有,我不知道你的磁芯是什么特性,為什么4:33輸出的電壓才400V.按照我的感覺4圈偏少了,而且匝數比最好是1:5左右就夠了,變壓器初級最好用多股繞.其實這里面涉及到的問題太多了,你這么說說根本不可能知道什么地方出錯了.還有一個比較重要的是不要用2030了,它馬上就停產了.現在都是用2032了.有什么問題可以發email:p_sunsky@yahoo.com.cn

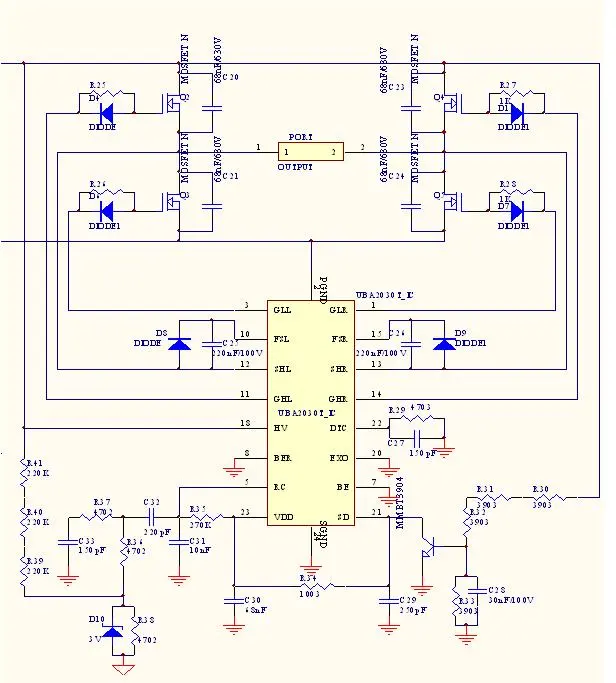

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111473214.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@great_sunsky
最好把波形貼出來,還有,我不知道你的磁芯是什么特性,為什么4:33輸出的電壓才400V.按照我的感覺4圈偏少了,而且匝數比最好是1:5左右就夠了,變壓器初級最好用多股繞.其實這里面涉及到的問題太多了,你這么說說根本不可能知道什么地方出錯了.還有一個比較重要的是不要用2030了,它馬上就停產了.現在都是用2032了.有什么問題可以發email:p_sunsky@yahoo.com.cn
各位大大我似乎知道問題在那….我想和你們討論一下是不是….因?yàn)槲胰フ{(diào)整ADJ(PIN 28)這支腳位….我發現它會限制我的輸入電流….我把他從原本180K調整到200K它的輸入電流增加….這樣我會亮的久一點…不過還是會熄滅…是不是必須改變這支腳位阿
