功率還不能做高,帶T5-28W燈管,只能做到19W左右,不然,波峰比很高,有2.1

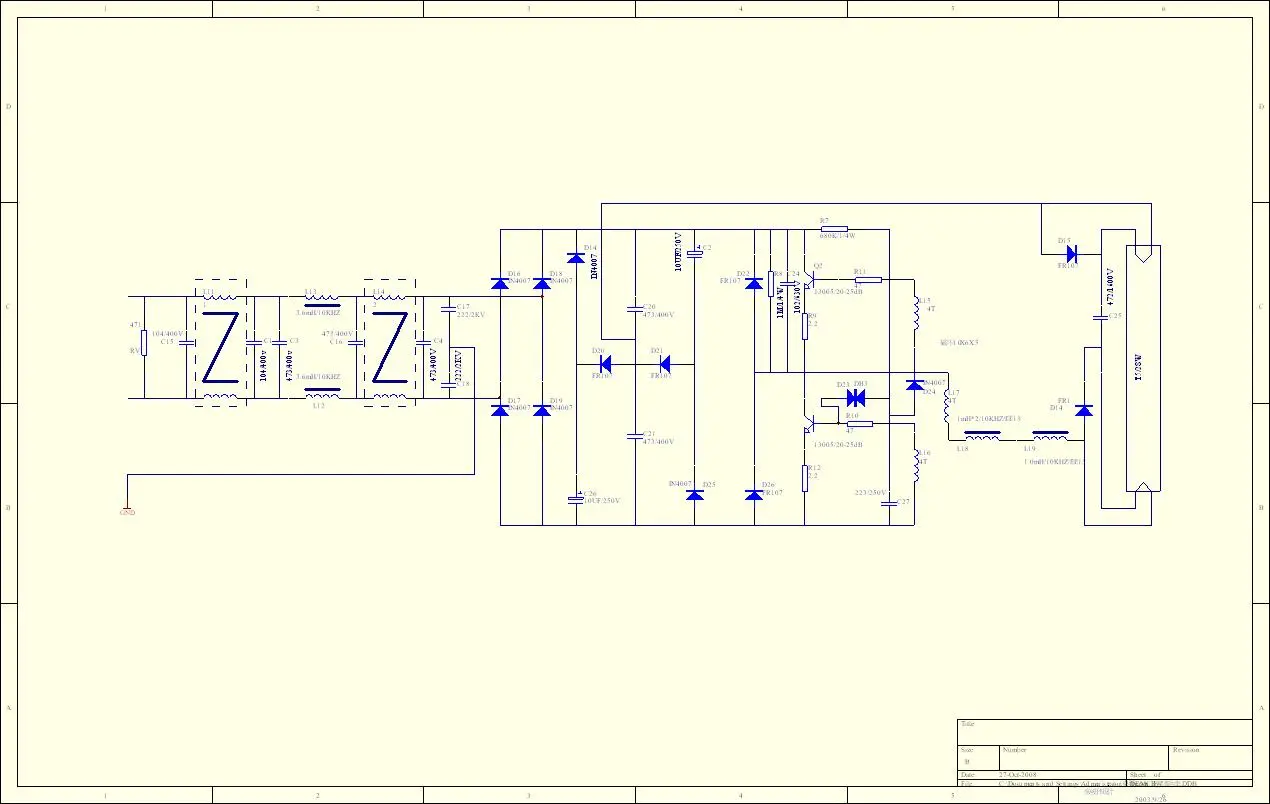

原理圖在這里 867241225077513.sch

沒有高手回答?還是這個問題太小了?敬候之中……

怎么只有人看,沒有人答呢?自己頂一下……

那你就用復泵電路嗎

復合泵不太適合大批量生產吧?大家都說做樣品可以,但是不適合量產

校正中的那四個二極管都要用107的.

調整C20,C21試試看

一樣的,這個參數很難調整好!PF上去了,CF也跟著一起上!

請高手們談?wù)劙? 這個沒做過!!

怎么加那么多濾波電感,是鋁合金接地的嗎,一般鋁合金接地的就是加一個共模的電感再加一個工字電感就可以過了,塑料的更好過,一個工字電感和兩個電容就可以了

dimmer兄您好,您是說T5一體化支架嗎,我是鋁合金的外殼,共模的電感再加一個工字電感的線路,想去做3C麻煩您幫我看一下能過嗎 1184501238229530.sch

我用復合泵電路做PLC2*26出口到西班牙的都沒什么問題呀!主要在調試．

你的T5外殼有接地嗎,要是接地的話就比較麻煩一點,如果不接地就比較好通過,打算什么時候做,過幾天過來拜訪您,順便和你聊聊

想用三級濾波,以做備用!所以就多加了幾級,其實是一樣的,少加PF也上不去!

雙泵就有0.93以上吧,怎么可能0.85,沒有EMC時是多少?加了EMC后也不會差多少的

是嗎不然啊!我能做到0.98你信嗎?

參數不好調整!

這么古老的電路也用啊!!改用雙泵改進型的吧;只是多加二個電容而已;PF>0.98;CF<1.6的,做到T5 2x28w也沒有一點問題;

可以發出來大家參考不

這個電路要改進啊

雙泵改進型的性能不太穩定,材料要求很高!

那較正二極管只能用兩個107,兩個用4007,他原理圖這樣用法是沒錯的,你要考慮到4007和107的芯片.

我現在也在調這種產品,我是用一個共模,2個差模的,功率因數在0.95,EMC也一樣過了,但我現在調半螺23W節能燈就不行,空間放不下那么多的電感,我現在也在為這個方案頭痛.

沒有調試好,此線路完全可以達到功率因數>0.93,燈電流波峰比<1.7

首先在整流后的正極加兩個快速二極管(例如:FR107)然后把C20與C21位置電容放在兩個快速二極管的兩端,再調試一個這兩個電容,這樣就可以把功率因數提高了.

搞份圖要直觀一些,貼上來吧

8w用250V3.3的夠了，泵電容用小一點的
