我的專利之作沒有人欣賞嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128417534.jpg');}" onmousewheel="return imgzoom(this);">

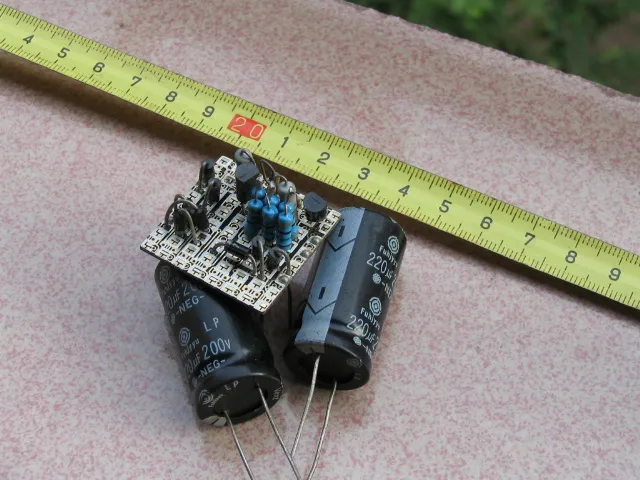

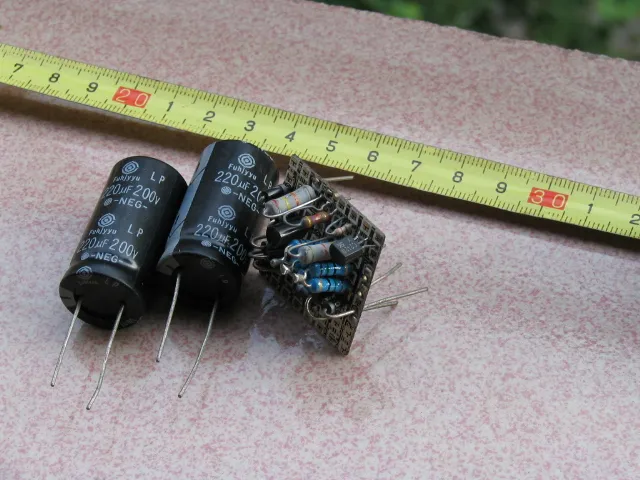

它是一個稱為"半壓倍流"的單元,體積如圖中電路.再加兩只200V電解.經長期使用,證明電路成熟可靠!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128418459.jpg');}" onmousewheel="return imgzoom(this);">

呵呵,這是專利呀,

老兄,能否把電路圖給我傳一份.先謝過了!我的郵箱:007afei@163.com

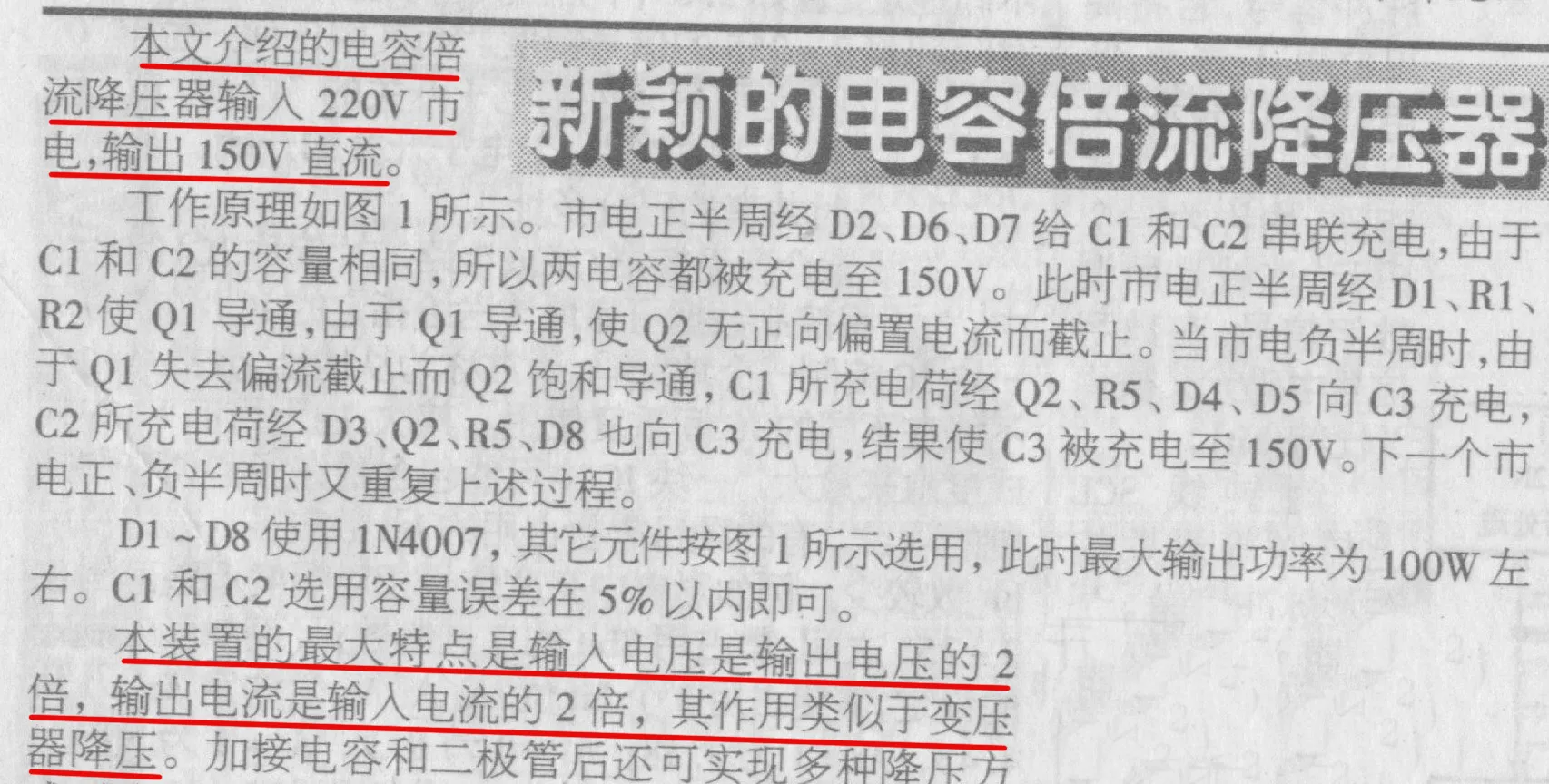

我只能告訴你,我是參考了<>的一篇文章,進行了可行性試驗,結果令人滿意,已經在好多部"得威"充電工具的充電器(110V開關電源結構)和"NTT" FAX機上改電源,長期運行良好.上述設備價值低,改電源的實際價值不高,如果是改那些貴重儀器設備就有很高的應用價值了!

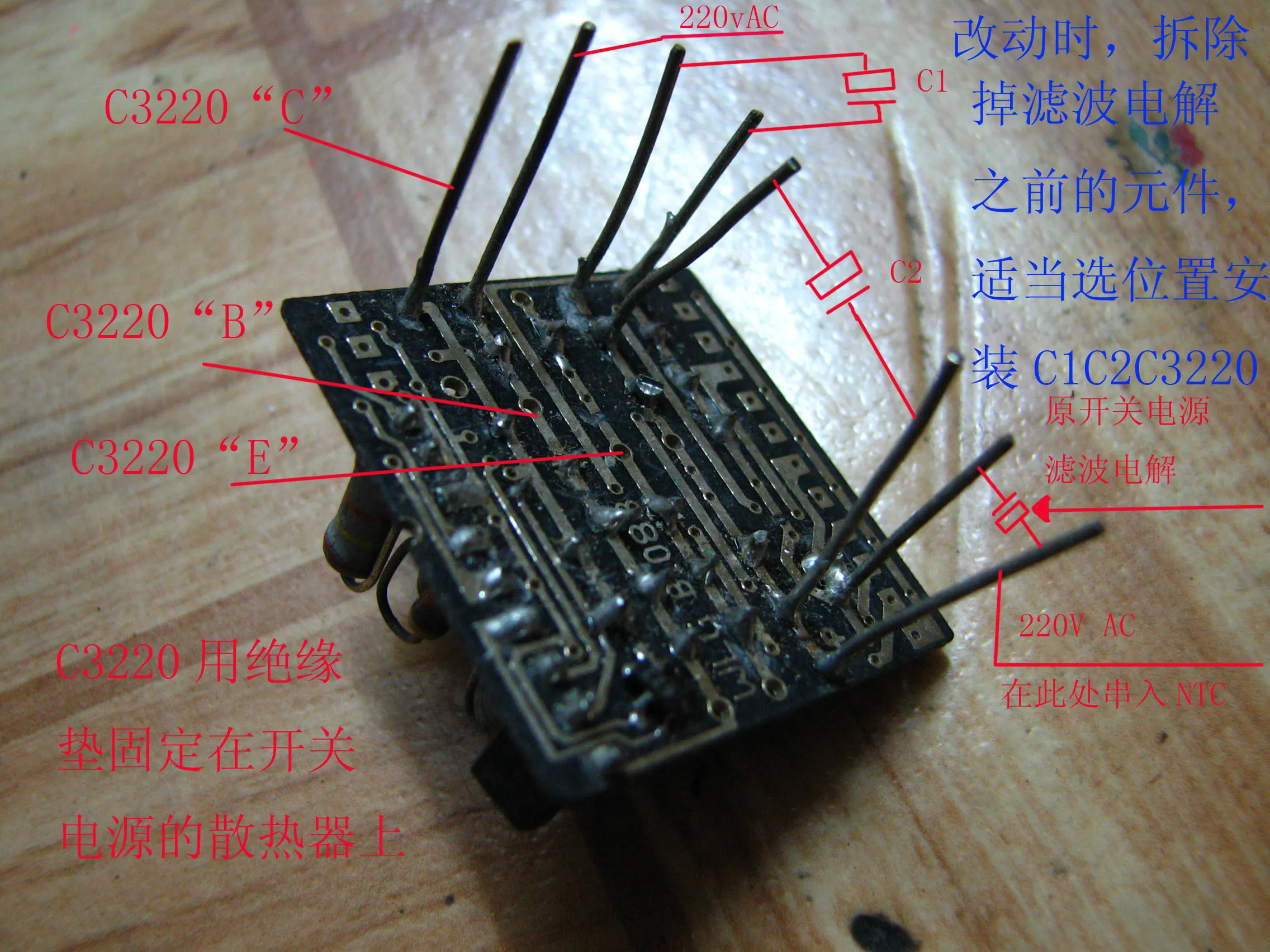

上圖中還差了一只高反壓功率管,它要裝在被改電源的散熱器上,

把全橋整流改成半波整流應該就行了.

不會吧???全橋改半波只是效率降一半,電壓還是220*1.414V!這是再簡單不過的常識!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/262671197126153.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/262671197126262.jpg');}" onmousewheel="return imgzoom(this);">

專利,呵呵

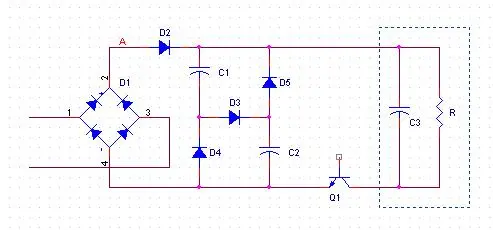

很簡單的電路,俺隨便畫一個給搞維修的網友參考一下,設計中不可能用上這個電路,情愿改初級饒組.

實際運用時,檢測A點電壓,A點電壓高于150V,Q1截止,A點電壓低于150V,Q1導通,負載(R//C)上獲得約130-150V直流電壓(浮地).

我認為這里用NPN管的好處是:1、高反壓NPN比PNP便宜得多;2、方便驅動.
而輸出是否浮地,并無影響.

樓主搞的,估計是半波整流,現在二極管很便宜,用橋式整流,電容容量可減半,成本更低 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2337991208690630.jpg');}" onmousewheel="return imgzoom(this);">

交流110伏電器改接220伏探討
我們?nèi)粘Ｒ姷降挠秒娖饔幸韵滦问焦╇姡海ń祲汗╇姡?br /> 1：變壓器：
2：開關電源
3：電阻或電容，可控硅降壓等形式
直接供電的用電器有以下形式;
1:電阻性，如電烙鐵等，
2：電感性，如電風扇等，
3：綜合性供電，如復印機，激光打印機等，它包含傳動電機.開關電源.定影器等等，
以下逐一進行分析，探討上述用電器交流110伏改接220伏的方法：
變壓器形式：分為大功率和小功率的電器兩種
大功率的，如日本本土先鋒，健武等品牌音頻功率放大器，改電源方法有---a:更換相同或相近功率和輸出的220伏變壓器。b：串入一個相同或相近功率，輸入同為110伏的變壓器，使兩只變壓器各分擔110伏電壓。
小功率的，如sony牌床頭鐘控收音機等，---a:在變壓器初級串入一只400v，1u電容。b:更換220伏的相同輸出變壓器。
電阻性的：也分為大功率和小功率的。
小功率的如燈具等，----串接400v降壓電容，利用容抗使雙方各分擔110伏電壓。
大功率的如電吹風等，----a；雙向可控硅調壓電路，幾個元件那種簡單的便可，雙向可控硅現在也很便宜，b:串功率二極管去掉半波，功率減半（電阻性負載對電壓不敏感，但要考慮二極管功耗問題）。
電感性的：如電扇，電動衣車等，改接方法基本同電阻性的，但不能用串二極管的方式。
綜合性的：有上述幾種形式為一體的，要視實際情況而制定改接方法。
下面，我們探討一下使用最廣，討論最多，也最為難改的-----開關電源供電形式。
普遍的改法也是最為簡便的方法是：把200伏耐壓濾波電解換成400伏的，去掉過壓保護器件；還有把脈沖變壓器初級線圈“并改串”等等，有時這些方法可行，但局限性很大，網上還有些不靠譜的說法，如全橋整流改半波整流（開關電源這樣改根本不可能！分析一下整流工作原理就知道了，全橋和半波的區別是功率效率提高了，電壓沒有降），串電容降壓法----也是不可能的，就是小小的手機充電器也不行！我們知道，110伏開關電源的脈沖變壓器如果是按照寬電壓設計的，比如大多數NOTEBOOK的適配器，即使標注110伏的，只要換掉濾波電解就能很好地適應220伏電壓，否則，一通電馬上燒毀，燒毀的通常是開關管以及回路元器件，即使沒有馬上燒毀，脈沖變壓器和開關管等因長期工作在過高的電壓電流狀況下，過多的發熱使電路板烤黃發黑，嚴重影響電源的安全性和穩定性，為什么？因為脈沖變壓器按110伏設計，輸入高出電源電壓一倍的能量都要由開關管承擔，使其過流擊穿燒毀，所以要使110伏的開關電源適應220伏電壓，就要想辦法使得“輸入到濾波電解兩端的電壓為150伏DC，而不是310伏DC！”（110vac整流后是110X1.414=155v,220vac整流后是220X1.414=311v），在許多資料書籍里談到改電源的問題，有一些可行的改法，我在這里列舉幾個給大家參考：
