LNK3207設計12V550mA電源

    LinkSwitch-TN2具有60Vdc至550Vdc的寬輸入電壓范圍,可有效支持電動汽車應用中常見的400Vdc母線,IC可在各種輸入電壓、負載、溫度和元件公差下提供優于±5%的精確調整,相對之前的解決方案,可以在節省至少一個二極管的同時,使用最少數量的電路設計一個大電流降壓變換器。 新器件LNK3207還能使電源效率超過80%,空載功耗小于30mW。

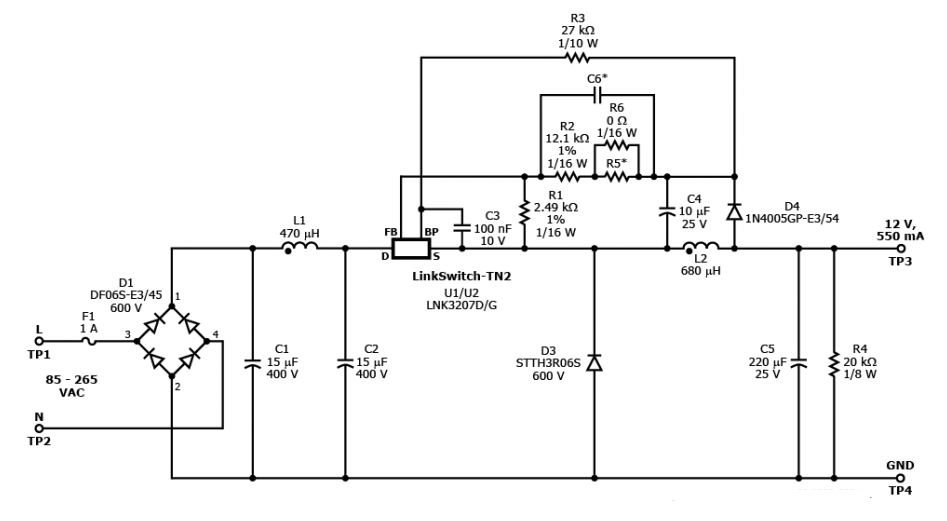

       這款6.6W非隔離降壓變換器支持85-265VAC輸入和12V、550mA輸出,并且采用了盡可能少的元件數,采用LNK3207設計,效率達到81%,紋波120mV±5%,LNK3207是該系列輸出電流最大的一個型號,IC能夠?qū)⒆畲筝敵鲭娏魈岣?0%,同時使電源效率超過80%,空載功耗小于30mW,芯片在待機模式下消耗最小電流,可在PDIP-8C, SO-8C和SMD-8C封裝中使用。為了提供過載保護,如果在50ms期間沒有跳過周期,Link-Switch IC將進入自動重啟,限制平均輸出功率約為最大過載功率的3%。對于LinkSwitch-TN2設計,工作模式不再依賴于電感值。工作模式與負載電流及所選器件的限流點成函數關系

全部回復(45)
正序查看
倒序查看
k6666
LV.9
2
2023-01-12 10:46

LNK3207設計的電源開發采用非隔離的方式,電路簡單,輸出效率比較高。

0
回復
2023-01-12 14:05

設計開發的時候關鍵點需要注意,在較低的反射輸出電壓(VOR)設置產生較低的次峰,RMS和平均電流,這影響輸出二極管的IAVEVF損失。

0
回復
svs101
LV.8
4
2023-01-12 16:10
@k6666
LNK3207設計的電源開發采用非隔離的方式,電路簡單,輸出效率比較高。

開發設計可以采用了各種反饋策略,如PSR(初級側調節)、經典的光耦反饋和直接測量輸出電壓。

0
回復
紫蝶
LV.9
5
2023-01-12 18:40
@svs101
開發設計可以采用了各種反饋策略,如PSR(初級側調節)、經典的光耦反饋和直接測量輸出電壓。

連接外部電流源到BP引腳電容,顯著降低空載輸入功率,提高整體效率

0
回復
ehi763
LV.6
6
2023-01-13 20:59
@k6666
LNK3207設計的電源開發采用非隔離的方式,電路簡單,輸出效率比較高。

IC器件不需要散熱片,只需要很少的外圍元件,而且占用的PCB面積非常小。

0
回復
trllgh
LV.10
7
2023-01-14 21:28
@紫蝶
連接外部電流源到BP引腳電容,顯著降低空載輸入功率,提高整體效率

IC在待機模式下消耗極小的電流,電源設計出來符合全球所有的空載和待機功耗標準。

0
回復
飛翔2004
LV.10
8
2023-01-16 21:09
@紫蝶
連接外部電流源到BP引腳電容,顯著降低空載輸入功率,提高整體效率

MOSFET電流限制模式可以通過選擇旁路引腳電容值,不同的電容值的話限流點不一樣。

0
回復
2023-01-16 21:34
@svs101
開發設計可以采用了各種反饋策略,如PSR(初級側調節)、經典的光耦反饋和直接測量輸出電壓。

在降壓式或降壓-升壓式變換器設計中,由于LinkSwitch-TN2器件中的源極引腳是開關節點,是個噪聲源。

0
回復
spowergg
LV.10
10
2023-01-17 21:07
@飛翔2004
MOSFET電流限制模式可以通過選擇旁路引腳電容值,不同的電容值的話限流點不一樣。

高電流限制水平提供最大連續輸出電流,而低電平允許使用非常低成本和小型表面貼裝電感器。

0
回復
svs101
LV.8
11
2023-01-18 10:31
@spowergg
高電流限制水平提供最大連續輸出電流,而低電平允許使用非常低成本和小型表面貼裝電感器。

高電流限制設計可以支持更大功率輸出,相當于更大功率的型號設計。

0
回復
dy-nmLUWFNr
LV.8
12
2023-01-23 16:44

這個設計很不錯,怎么樣有效提高輸出電路的效率

0
回復
dy-TMelSvc9
LV.8
13
2023-01-24 10:36

非隔離輸出是不是可以有效提高輸出效率

0
回復
dy-nmLUWFNr
LV.8
14
2023-01-24 11:37

有沒有具體的傳輸曲線可以來描述這個變化過程

0
回復
ehi763
LV.6
15
2023-02-14 19:53
@大海的兒子
在降壓式或降壓-升壓式變換器設計中,由于LinkSwitch-TN2器件中的源極引腳是開關節點,是個噪聲源。

采用LinkSwitch-TN2 IC的設計具有更大的適用性,并且具有更高的效率、更全面的保護功能。

0
回復
飛翔2004
LV.10
16
2023-02-14 20:19
@dy-TMelSvc9
非隔離輸出是不是可以有效提高輸出效率

非隔離電源一是效率,二是成本上比較有優勢。這和隔離電源比起來就是優勢。

0
回復
2023-02-14 20:48
@飛翔2004
非隔離電源一是效率,二是成本上比較有優勢。這和隔離電源比起來就是優勢。

非隔離電源因?yàn)閷?duì)雷擊浪涌電壓抑制能力較差,會遇到較多損壞的因素,而且安全系數低。

0
回復
2023-02-22 11:11

LNK3207設計,效率達到81%,紋波120mV±5%

0
回復
htwdb
LV.8
19
2023-02-24 12:55

LNK3207 作為非隔離降壓變換器IC,其性能還是很不錯的,功率效率能達到80%以上,經濟性較好。

0
回復
tmpeger
LV.10
20
2023-06-07 21:42
@大海的兒子
在降壓式或降壓-升壓式變換器設計中,由于LinkSwitch-TN2器件中的源極引腳是開關節點,是個噪聲源。

非常適合驅動LED, 比低端降壓式恒流LED驅動器具有更高的精度和溫度穩定性

0
回復
xxbw6868
LV.10
21
2023-07-06 17:12
@tmpeger
非常適合驅動LED,比低端降壓式恒流LED驅動器具有更高的精度和溫度穩定性

LED為電流驅動型器件,精準控制LED驅動電源,可決定包括光效率、電源效率、散熱和產品亮度等在內的許多參數。

0
回復
tmpeger
LV.10
22
2023-07-19 21:21
@大海的兒子
非隔離電源因?yàn)閷?duì)雷擊浪涌電壓抑制能力較差,會遇到較多損壞的因素,而且安全系數低。

為提高效率和改善散熱性能,還可以通過減小KI來選用比所需輸出功率更大的器件

0
回復
dy-nmLUWFNr
LV.8
23
2023-07-21 22:36

能量傳輸效率達到臨界值系統的損耗是多少

0
回復
xxbw6868
LV.10
24
2023-08-03 18:26
@svs101
高電流限制設計可以支持更大功率輸出,相當于更大功率的型號設計。

MOSFET電流限制模式可以通過選擇旁路引腳電容值,不同的電容值的話限流點不一樣。

0
回復
spowergg
LV.10
25
2023-08-03 18:34
@xxbw6868
MOSFET電流限制模式可以通過選擇旁路引腳電容值,不同的電容值的話限流點不一樣。

在MOS管的結構中可以看到,在GS,GD之間存在寄生電容,而MOS管的驅動,實際上就是對電容的充放電。

0
回復
ehi763
LV.6
26
2023-08-03 18:46
@tmpeger
為提高效率和改善散熱性能,還可以通過減小KI來選用比所需輸出功率更大的器件

降低變壓溫升的方法一個是降低變壓器磁芯的最大磁通增量(Bm)的取值,因?yàn)樽儔浩鞔判镜膿p耗(磁滯損耗和渦流損耗)與磁通密度的平方成正比。

0
回復
2023-10-18 16:07
@大海的兒子
在降壓式或降壓-升壓式變換器設計中,由于LinkSwitch-TN2器件中的源極引腳是開關節點,是個噪聲源。

選擇較高的限流點可提供最大連續輸出電流,而較低的限流點允許使用成本非常低的小尺寸表面貼裝電感。

0
回復
tmpeger
LV.10
28
2023-12-19 22:20

外部流限引腳可以通過一個電阻與源極連接,從外部將流限降低到接近工作峰值的電流

0
回復
dy-TMelSvc9
LV.8
29
2023-12-22 19:37

信號電源的傳輸曲線會發生怎么樣的:變化規律

0
回復
dy-nmLUWFNr
LV.8
30
2023-12-23 11:38

如何保證電源信號傳輸?shù)臏?zhǔn)確性

0
回復
dy-StTIVH1p
LV.8
31
2023-12-23 15:09

系統發生過載情況下是否需要安排電路增加負載

0
