二極管:4148  電阻1K  三極管:8550

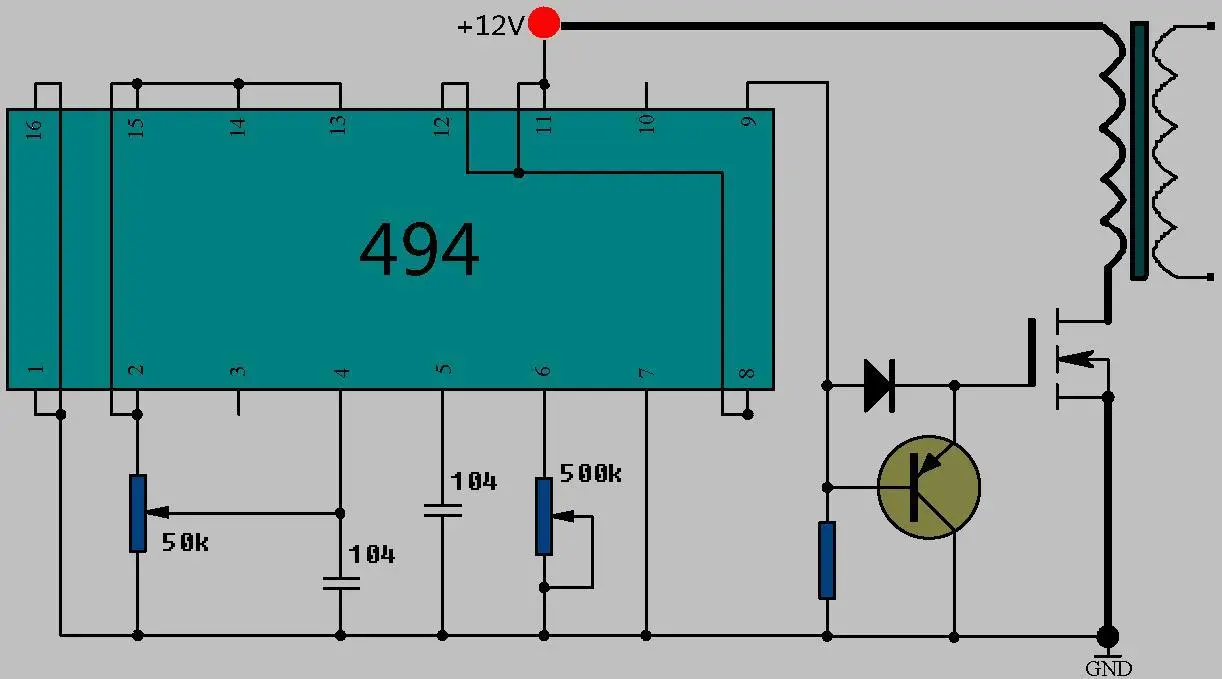

原理:9腳輸出高電平觸發信號時,觸發電流給PNP三極管一個正偏電流使三極管截止,同時通過4148進入MOS柵級,MOS導通. 9腳輸出底電平,1K下拉電阻為三極管提供負偏電流三極管導通,MOS結電容迅速對地釋放,快速截止.

此圖貌似電子白金機,494的極限輸出電流500MA,在低頻下最多能帶幾只MOS我沒試驗過,如果并管建議每管柵級分別串聯10歐姆電阻,避免參數不一致燒管.并管過多時建議用對管圖騰柱驅動,對管圖騰的NPN管對驅動電流放大,可以推動較多的MOS.

對管圖騰柱驅動是什么?請教?

謝謝!

謝謝啦!你大大的好人!再問一下:推5對250管要圖騰柱驅動嗎?

電流100MA低頻下能帶50只IRFP260我試驗過  低頻10-200hz

250耐壓我不知道多少,做電子白金盡量選擇耐壓高些的MOS,以免反峰電壓擊穿MOS,3205--55V,這些常見低壓管在這里不好用,耐壓太低.電子白金JJ的反峰比推挽高很多.

沒有親自測試過,不好說啊,5對就是10個啦,這么多估計非得用對管圖騰才可以推.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1377131229363055.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1377131229362888.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1377131229362894.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1377131229362900.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1377131229362906.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1377131229362913.jpg');}" onmousewheel="return imgzoom(this);">

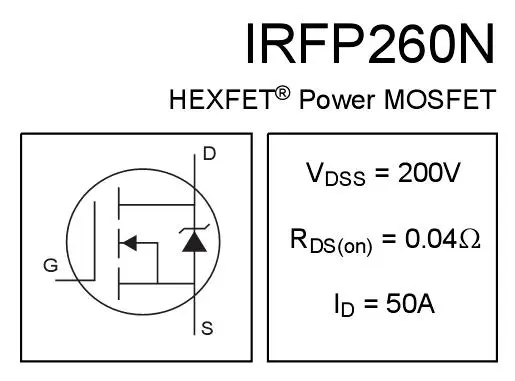

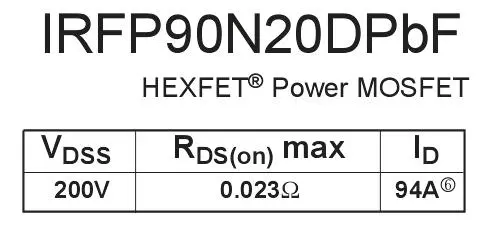

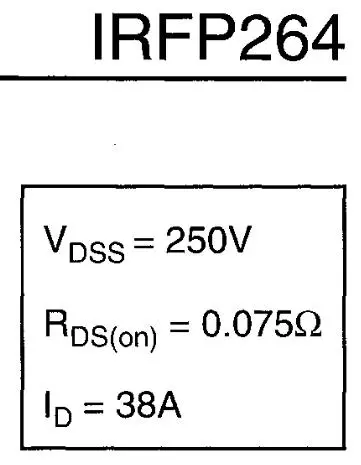

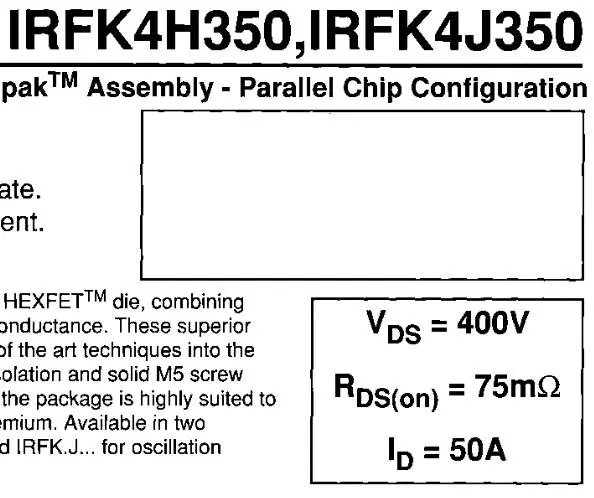

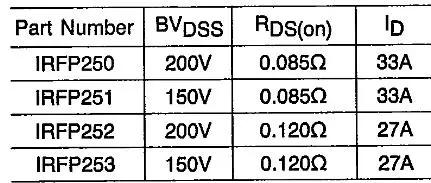

耐壓高些的MOS

好家伙!做電子白金機的好管都被你挖出來了.不過還有更好的,就是IR新出的IRFP4系列:這些管一個頂你好幾個啊,看得你直流口水!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/700751229386481.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/700751229386601.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/700751229386643.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/700751229386690.gif');}" onmousewheel="return imgzoom(this);">

呵!絕對的好管,高耐壓--大電流--小內阻,白金機J利器!

好是好,不好買啊!市場上還沒有賣,只有找IR的一級代理商訂貨,價錢也還公道,大概3美金左右.

18塊1只,不便宜啊

其實494的應用可以直接接成推拉輸出電路,直接推MOS,可以不需要外部單管或?qū)軋D騰柱支持．

3525或494后面的PNP-NPN對管:

MOS管的工作電流到底是多少!比如:IRFP260N ID50A,能過50A電流嗎?.如能又在什么條件下!(如電壓、頻率)

一般來說,MOS長時間工作在標定電流是不可能的,可能廠商所提供的電流參數是"瞬時最大電流"--即在很短的特定時間內,流過最大而不至于爆管的電流.
音響喇叭的功率也是這樣,分額定功率,恒定功率,峰值功率等,---一個10寸喇叭,峰值可以去到幾百W,但是長期幾百瓦的話,冒煙是自然災害.
比如:IRF3205--55V--110A, 這應該標的是峰值電流.比牙簽還細的引腳,怎么能夠長期工作在110A?
一般不建議MOS的載流長期超過標定值的20%,要不就那么不保險了.再說熱損失也大.

如像家用逆變一樣長時工作我猜想20%也要爆
