TinySwitch-4在一個器件上集成了一個高壓功率MOSFET開關及一個電源控制器。與常規的PWM（脈寬調制）控制器不同，它使用簡單的ON/OFF控制方式來穩定輸出電壓。

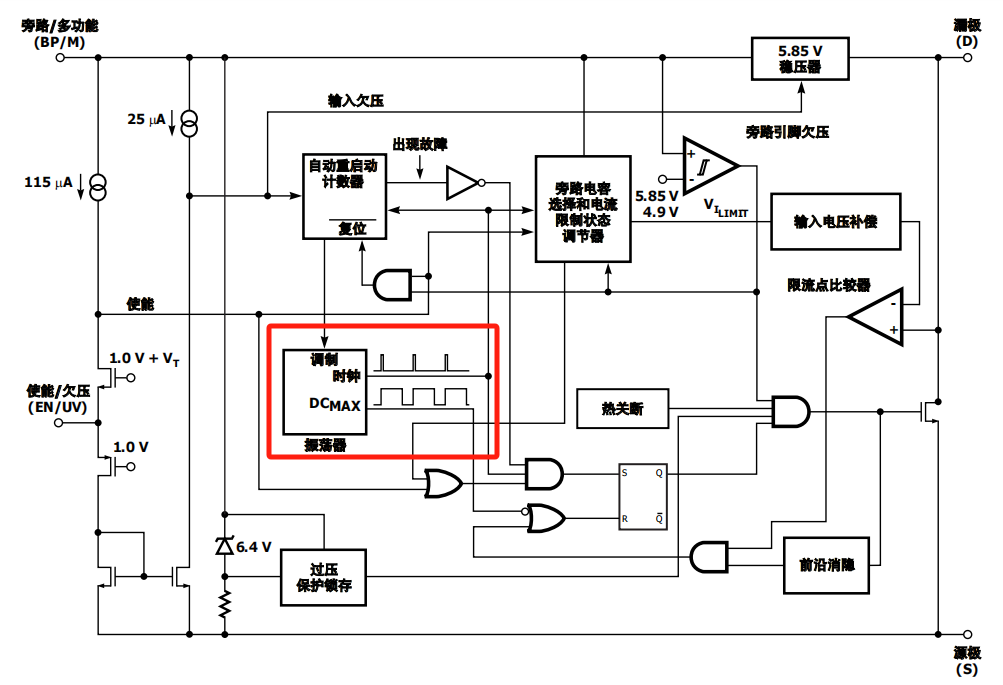

PI這個控制器內部包含了很多功能電路，有一個振蕩器、使能電路（檢測及邏輯）、流限狀態調節器、5.85 V穩壓器、旁路/多功能引腳欠壓及過壓電路、電流限流選擇電路、過溫保護、電流限流電路、前沿消隱電路以及一個725 V功率MOS管。此外，TinySwitch-4還增加了欠壓檢測、自動重啟動、自動調整的開關周期導通時間延長及頻率抖動功能。

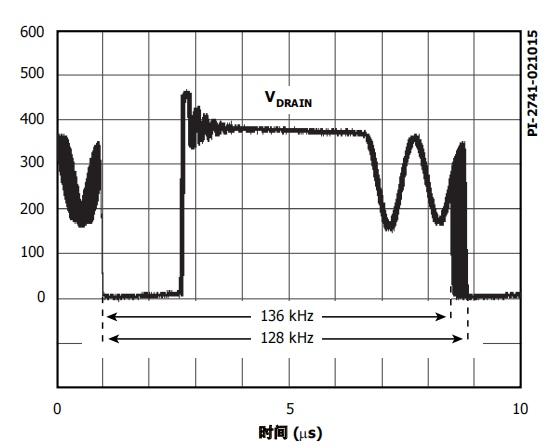

頻率抖動技術可以很好的控制EMI，PI這個振蕩器頻率內部設置在132 kHz的平均水平，可以產生兩個信號：最大占空比信號(DCMAX)及表明每個開關周期開始的時鐘信號。振蕩器電路可產生輕微的頻率抖動，通常為8 kHz的峰峰值，用來將EMI降低到最小。頻率調制的調制速率設置在1 kHz的水平，目的是降低平均及準峰值的EMI，并給予優化。測量頻率調制時應將示波器觸發設定在漏極電壓波形的下降沿。下面是實測的波形顯示了頻率抖動狀態。
