我現在設計一款RCC電路是用MOSFET標準電路做25W系列的電源,現在所有的空載溫度都很高,MOSFET差不多都有100來度了,是在輸入高壓的時候試驗的,開關頻率:213KHz
低壓的時候只有:95KHz. 請各位RCC的高手指點指點,非常感謝!
RCC電路空載溫度高求援
全部回復(9)
正序查看
倒序查看
@電源愛好者0810
1.不知你的空載發熱是不是由于間歇振蕩引起的.如果有條件用示波器看看開關管DS極的開關波形有無異常,解決辦法是你可以在開關管的驅動電路上加上恒流驅動部分.2.另外,在輸出端加上釋放電阻(假負載).看效果有沒有更好.3.如果不介意,把你的原理圖發給我們看一看,可以幫助你更詳細的分析一下.
這個附件是原理圖 52981229914612.pdf
0
回復
@電源愛好者0810
不知何故,無法下載.

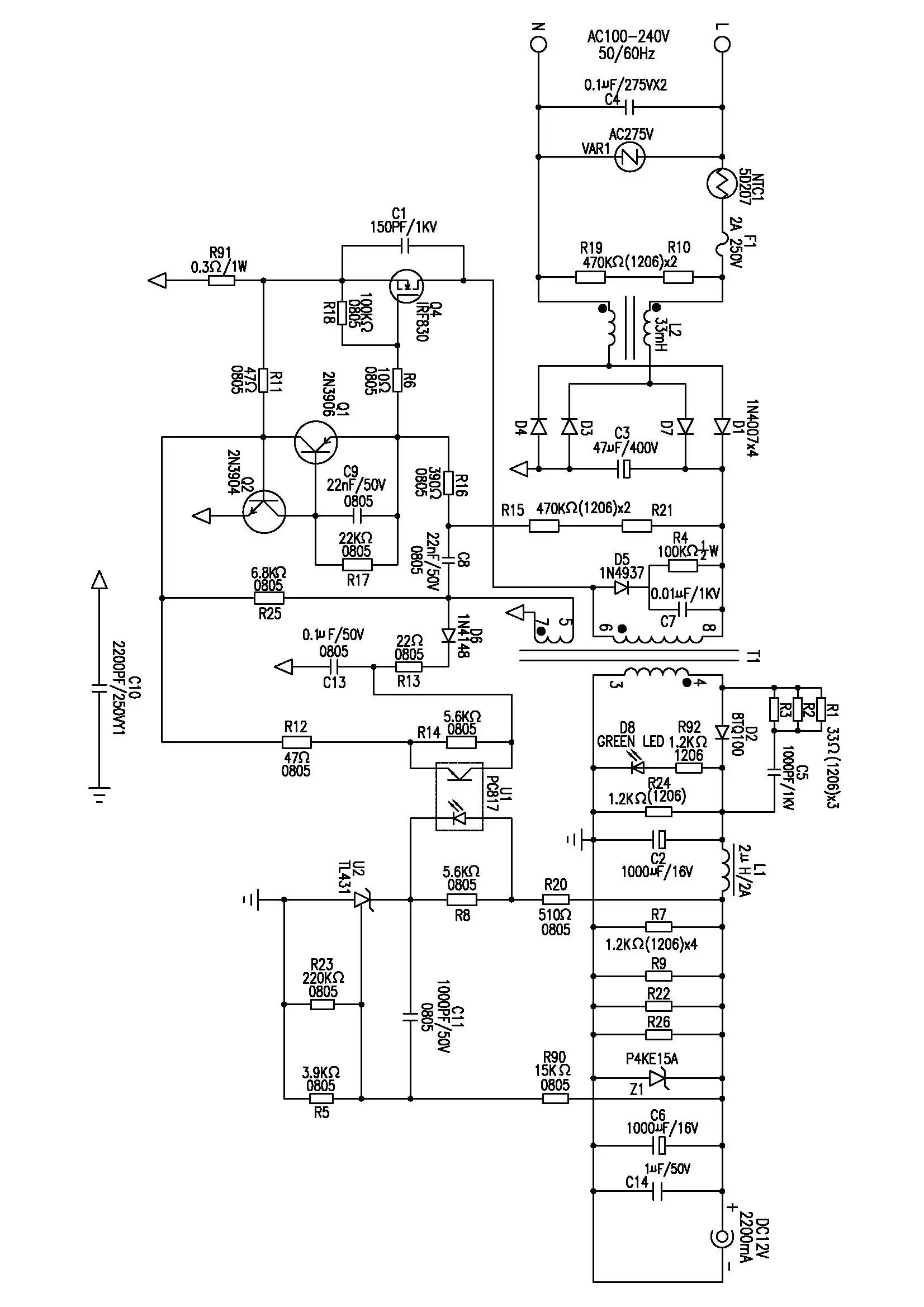

我再上傳圖片的形式
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/52981230032180.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/52981230032180.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@leo2004
我再上傳圖片的形式[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/52981230032180.jpg');}"onmousewheel="returnimgzoom(this);">
空載的時候頻率超高,導致開關管發熱.
該電路沒有加上高低壓功率平衡,輸入高電壓時電流會不受控制.
還加那么大假負載,效率很低啊
該電路沒有加上高低壓功率平衡,輸入高電壓時電流會不受控制.
還加那么大假負載,效率很低啊
