項目簡介：采用集成雙氮化鎵功率管的不對稱半橋DK8715AD芯片，實現24V8.3A輸出，方案采用AHB+PFC拓撲結構。

DK87XXAD規格書：

應用場景：LED電源，電源管理系統等。

分類：模擬電源/電源管理

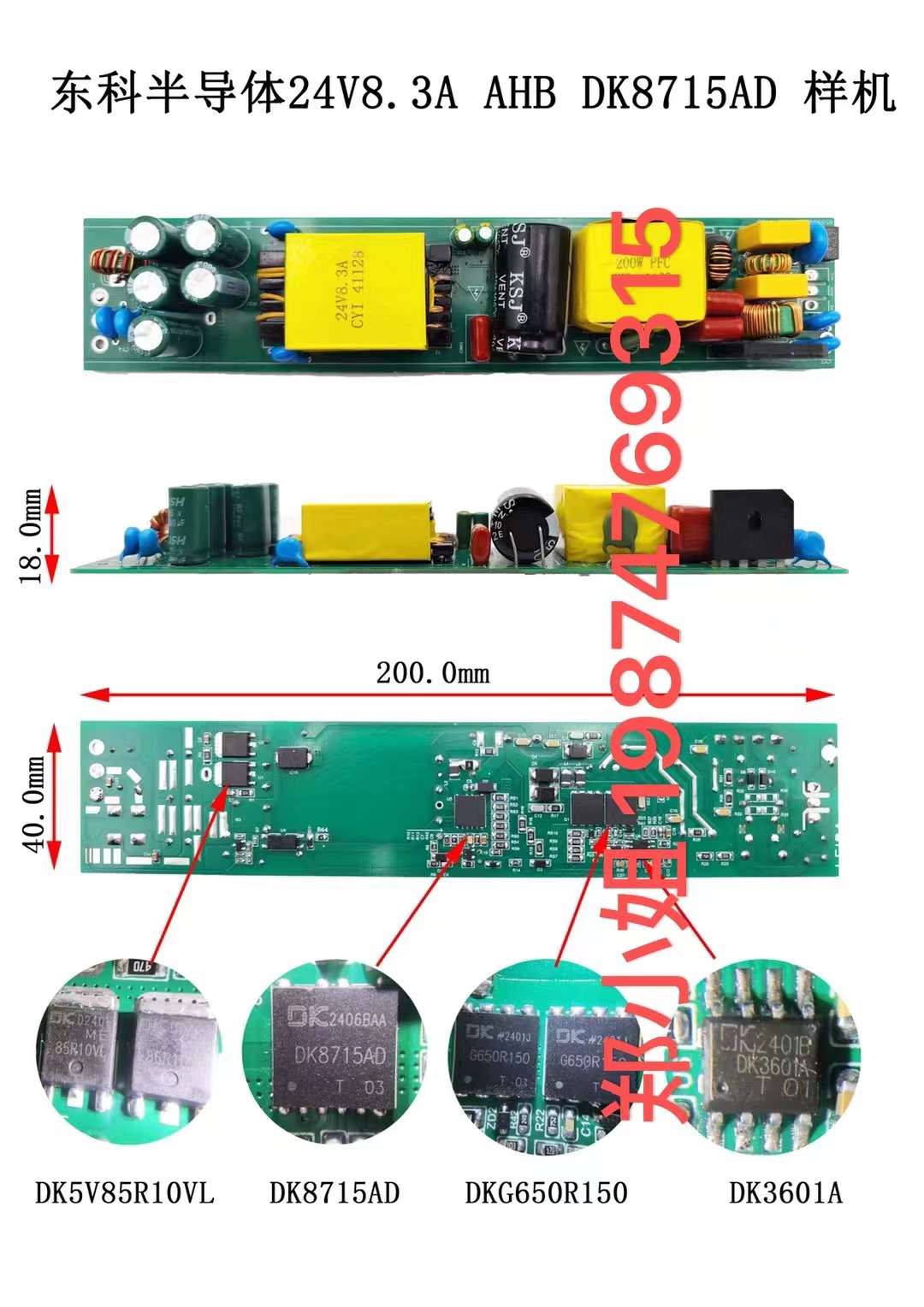

樣機圖：

1.產品概述：

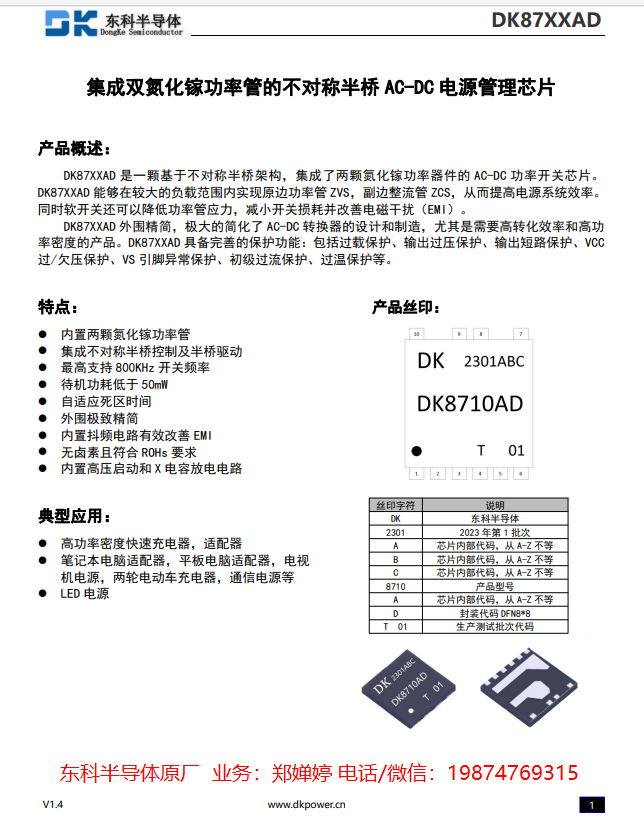

1、DK8715AD 是一顆基于不對稱半橋架構，集成了兩顆氮化鎵功率器件的 AC-DC 功率開關芯片。 DK8715AD 能夠在較大的負載范圍內實現原邊功率管 ZVS，副邊整流管 ZCS，從而提高電源系統效率，外圍設計精簡，調試簡單易操作。 同時軟開關還可以降低功率管應力，減小開關損耗并改善電磁干擾（EMI）。

2、本方案采用的是AHB拓撲結構，包含PFC功率因數校正

3、使用DK87XXAD 合封氮化鎵系列芯片做主控，具有成本低、外圍器件少，易于設計調試，產品高效率，性能穩定可靠等優點。

4、輸入端包含EMI部分，利于產品認證。

5、純硬件電路設計，簡單可靠。

2.產品參數：

 1、輸入電壓：輸入 90Vac-----265Vac

2、輸出電壓：24V

3、輸出電流：8.3A

4、轉換效率：≥95%

5、PCB尺寸：200x40mm，高度18mm

6、PCB規格：雙層板，頂層插件布局和底層貼片

3D簡介圖：

3.使用說明：

1、本產品為純硬件無需程序，無程序附件；

2、注意電解電容正反極不要接錯；

3、注意輸出端電壓正負極；

4、注意變壓器極性，不要連錯；

5、注意光耦極性不要連錯；

6、注意二極管不要接反或者接錯；

7、因本項目整體功率較大，因此本項目需要做好散熱，增加散熱片作為輔助作用；

8、本項目模塊的設計最大功率200W，需加輔助工具散熱。無輔助根據散熱時，控制瓦數需要減小。

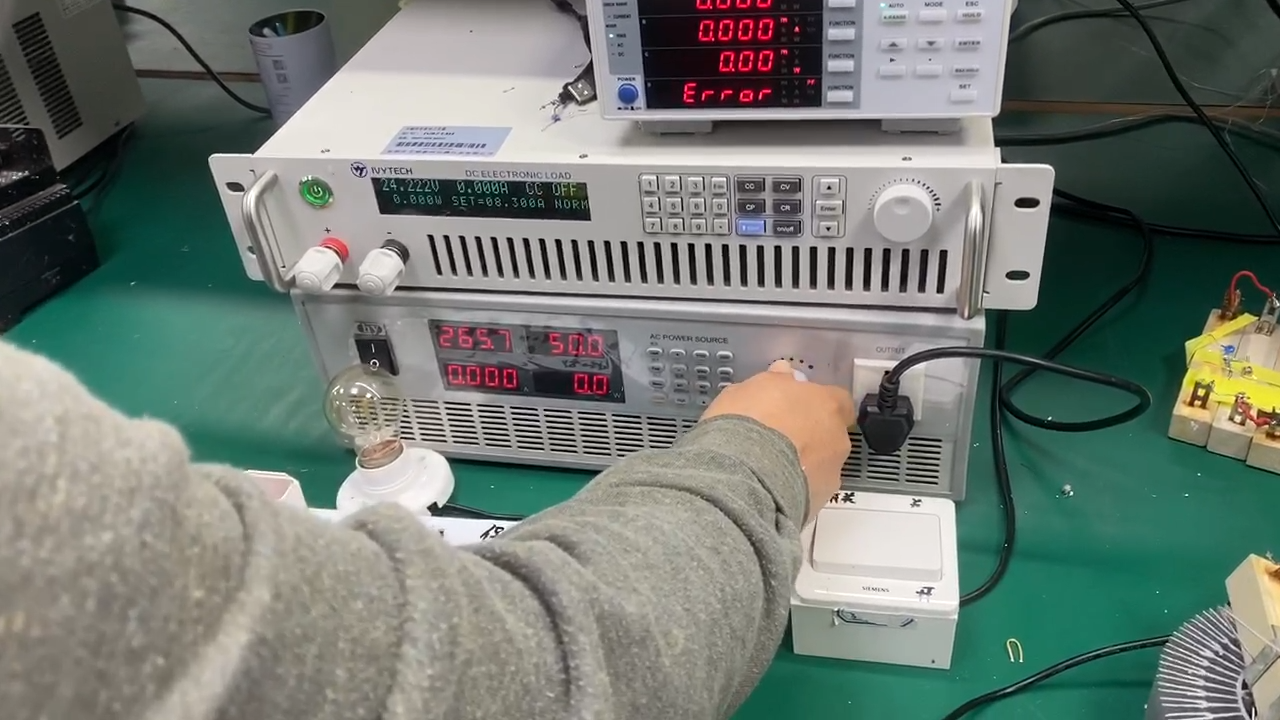

4.測試視頻:

操作步驟：

1、在正式接電操作時，仔細檢查焊接電路板是否正常，輸入輸出是否短路等；

2、檢查電路板沒問題后，電路板焊接市電輸入插頭；

3、輸出接上萬用表，看輸出電壓；

4、上電觀察輸出LED指示燈是否亮，如若不亮顯示，可以斷電再次檢查操作；

5、如果上電LED指示燈亮度，觀察萬用表讀數是否正常等操作；

6、通過調節可調電位器，實現電壓24V穩定輸出；

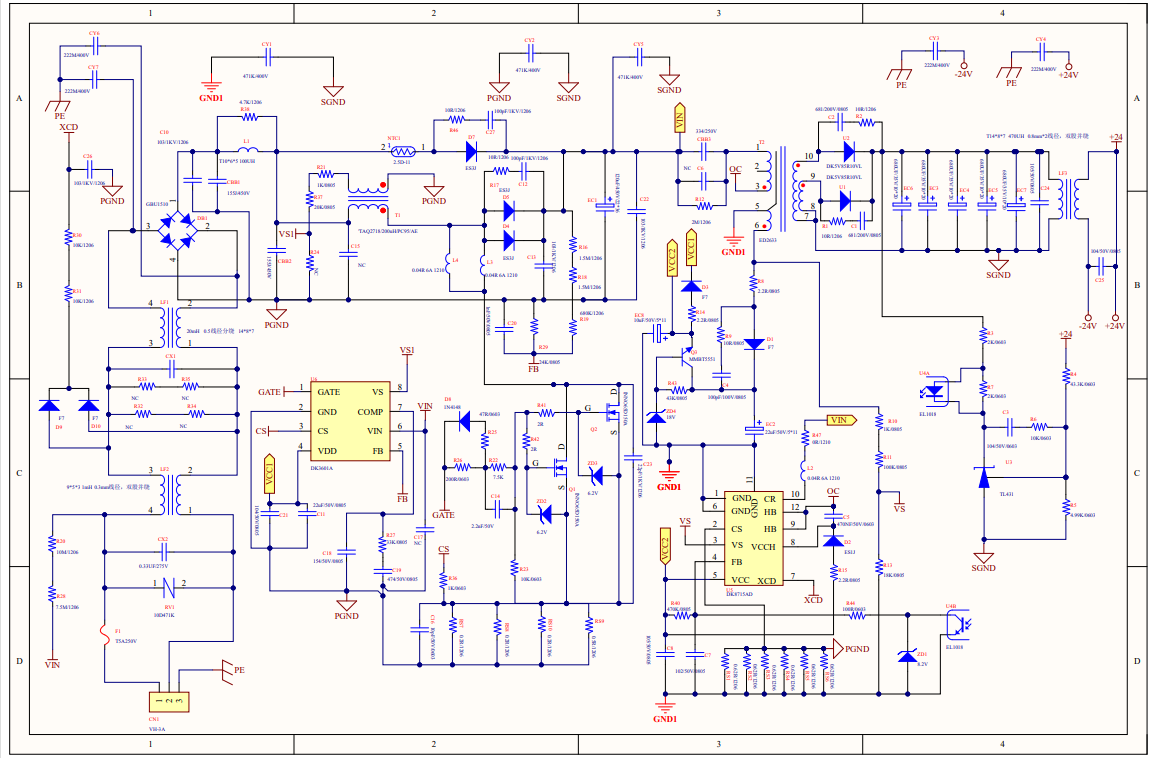

5.項目原理圖：

獲取資料、模型及交流討論，請留言，我必會及時處理。

參考資料

[1] https://www.dkpower.cn/詳情可咨詢東科官網聯系原廠人員亦可撥打原廠業務人員鄭小姐19874769315

[2] AHB+PFC拓撲 24V8.3A 200W開關電源方案的交流學習

聲明：本帖內容為東科半導體公司工程師設計及整理總結，只做分享交流學習，禁止任何商業使用和侵權行為，未經允許不得轉載。
