作為一名電子愛好者和創客，我一直對智能語音交互技術充滿興趣。最近，我決定基于ESP32開發板，DIY一個語音智能交互機器人。這次項目不僅讓我深入了解了語音識別和交互技術下面，我將詳細分享我的開發過程以及最終成果。

其中 感謝 瑾sing 大佬的指點與幫助

一、項目規劃

1. 項目目標

我的目標是制作一個能夠通過語音指令交互的智能機器人，具備以下功能：

語音識別：通過麥克風采集語音并轉換為文本。

語音反饋：通過喇叭播放語音回復。

顯示交互信息：通過TFT屏幕顯示當前狀態和交互內容。

2. 所需元件

為了實現上述功能，我選擇了以下核心元件：

2.1 ESP32開發板：作為主控芯片，負責處理語音識別、交互邏輯和驅動外設。

2.2 1.8寸TFT彩屏（ST7735驅動）：用于顯示交互信息和狀態。

2.3 MAX98357音頻放大器：驅動喇叭播放語音反饋。

2.4 INMP441全向麥克風模塊：用于高精度語音采集。

2.5 3W喇叭：播放語音回復。

二、元件展示

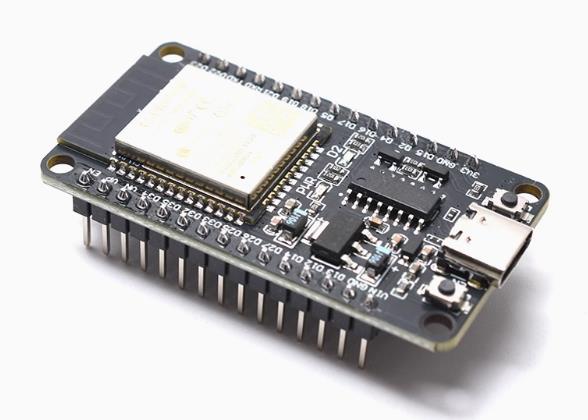

1. ESP32開發板ESP32是一款功能強大的Wi-Fi和藍牙雙模芯片，非常適合物聯網和智能交互項目。它的引腳豐富，支持多種外設接口。

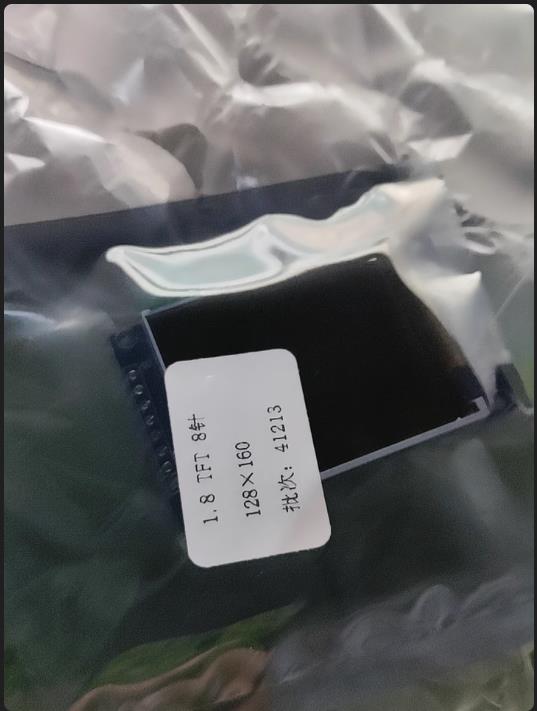

2. 1.8寸TFT彩屏（ST7735驅動）這款屏幕分辨率高，色彩鮮艷，適合顯示交互信息。它的SPI接口與ESP32兼容，接線簡單。

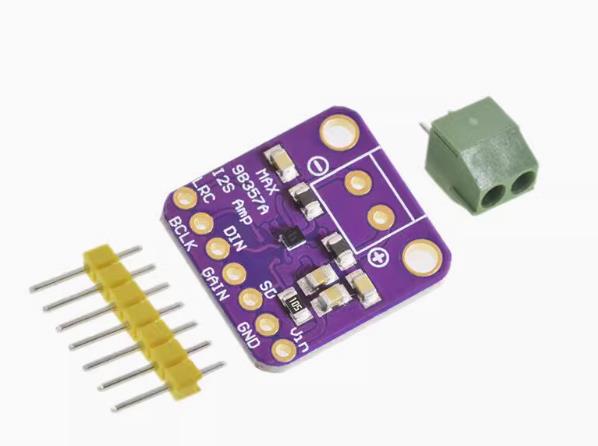

3. MAX98357音頻放大器MAX98357是一款高效的I2S數字音頻放大器，可以直接驅動3W喇叭，音質清晰。

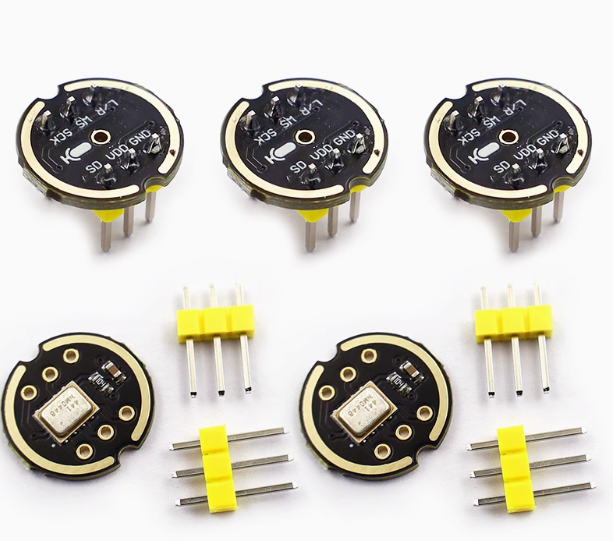

4. INMP441全向麥克風模塊INMP441是一款高性能的數字麥克風，支持I2S接口，能夠高精度采集語音信號。

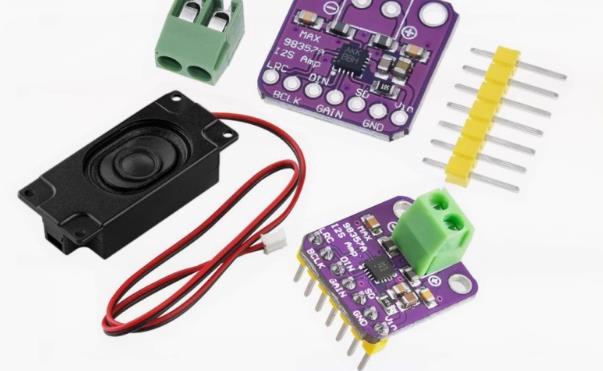

5. 3W喇叭這款喇叭體積小巧，但音量大，適合嵌入式項目。

三、API選擇與注冊

1. KIMI AI模型API

KIMI是一款強大的AI模型，支持自然語言處理和對話生成。通過其API，我可以實現智能對話功能。

官網：KIMI API官網

請求方式：POST

功能：發送用戶輸入的文本，獲取AI生成的回復。

2. 百度智能云語音服務

百度智能云提供了語音識別和語音合成服務，非常適合用于語音交互項目。

官網：百度智能云平臺

語音識別：POST請求，將語音文件轉換為文本。

語音合成：GET請求，將文本轉換為語音文件。

四、API調試工具推薦：Postman

Postman是一款非常流行的API調試工具，支持多種請求方式（GET、POST等），并且可以方便地查看請求和響應數據。以下是使用Postman調試API的基本步驟：

下載并安裝Postman：Postman官網。

創建一個新的請求，選擇請求方式（GET或POST）。

填寫API的URL、請求頭和請求體。

發送請求并查看響應結果。

五、、在ESP32中集成API調用

String get_kimi(String question)
{
HTTPClient http1 ;
http1.setTimeout(20000);
http1.begin(Kimi_url);
http1.addHeader("Content-Type", "application/json");
http1.addHeader("Authorization", "sk-4cyiL5............................................................."); //注意得填寫你的碼
 String body="{\"model\":\"moonshot-v1-8k\",\"messages\":[{\"role\":\"system\",\"content\":\"你是我的AI助手小愛，你必須用中文回答且字數不超過85個\"},{\"role\":\"user\",\"content\":\"" + question + "\"},{\"role\": \"assistant\",\"name\":\" 小南\", \"content\":\"\", \"partial\": true}],\"temperature\":0.3}";

int httpResponseCode = http1.POST(body);
  if(httpResponseCode == 200)
  {
    String response = http1.getString();
    http1.end();
    //Serial.println(response);
    StaticJsonDocument<1024> json1;
    deserializeJson(json1,response);
    String json_get1 = json1["choices"];
     deserializeJson(json1,json_get1);
    String message = json1[0]["message"].as<String>();
     deserializeJson(json1,message);
     String respone = json1["content"];
    //Serial.println(respone);
    return respone ;
  }
  else
  {
    http1.end();
    //Serial.println("error");
    return "你問的太快了詢問不能頻繁當前為一分鐘三到四次詢問)";//（kimi的api比較菜一分鐘只能問他3個問題）
  }
}

void callBaiduTextToSpeech(String text) {
    HTTPClient http;
    String url = "https://tsn.baidu.com/text2audio?tex=" + text + "&tok=YOUR_ACCESS_TOKEN&cuid=YOUR_DEVICE_ID&ctp=1&lan=zh";
    http.begin(url);

    int httpResponseCode = http.GET();

    if (httpResponseCode == 200) {
        // 保存語音文件并播放
        File file = SPIFFS.open("/output.mp3", FILE_WRITE);
        http.writeToStream(&file);
        file.close();
        playAudio("/output.mp3");
    } else {
        Serial.println("Error calling Baidu Text-to-Speech API");
    }
    http.end();
}

六、語音數據采集

1. 使用driver/i2s.h庫與INMP441麥克風

INMP441是一款高性能的數字麥克風，支持I2S接口。為了采集語音數據，我使用了ESP32的driver/i2s.h庫。以下是具體實現步驟：

1.1 初始化I2S

#include <driver/i2s.h>

void setupI2S() {
    i2s_config_t i2s_config = {
        .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX),
        .sample_rate = 8000,
        .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
        .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
        .communication_format = I2S_COMM_FORMAT_STAND_I2S,
        .intr_alloc_flags = 0,
        .dma_buf_count = 8,
        .dma_buf_len = 64,
        .use_apll = false
    };

    i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
    i2s_set_pin(I2S_NUM_0, NULL);
}

1.2 采集語音數據

由于driver/i2s.h庫是雙聲道設計，而INMP441是單聲道麥克風，因此采集到的數據只有左聲道有效，右聲道數據為0。為了解決這個問題，我采用了以下兩種方法：

方法1：增加數據量

將采樣數據量增加到兩倍（例如3200個數據），這樣可以確保采集到足夠的有效數據，但會浪費資源。

方法2：設置兩倍長度的數組

在接口函數中填入兩倍長度的數組，確保采集到足夠的有效數據。

void captureAudio(int16_t* buffer, size_t bufferSize) {
    size_t bytesRead;
    i2s_read(I2S_NUM_0, buffer, bufferSize * 2, &bytesRead, portMAX_DELAY);
}

2、數據上傳

2.1. 編碼為Base64

百度智能云的語音識別API要求上傳的音頻數據必須為Base64編碼。以下是編碼實現的代碼：

#include <base64.h>

String encodeAudioToBase64(int16_t* audioData, size_t dataSize) {
    size_t encodedSize = Base64.encodedLength(dataSize * 2);
    char encodedData[encodedSize];
    Base64.encode((uint8_t*)audioData, dataSize * 2, encodedData);
    return String(encodedData);
}

2. 上傳音頻數據

以下是上傳音頻數據到百度智能云的代碼：

#include <WiFi.h>
#include <HTTPClient.h>

void uploadAudioToBaidu(String base64Data) {
    HTTPClient http;
    http.begin("https://vop.baidu.com/server_api");
    http.addHeader("Content-Type", "application/json");

    String requestBody = "{\"format\":\"wav\",\"rate\":16000,\"channel\":1,\"token\":\"YOUR_ACCESS_TOKEN\",\"cuid\":\"YOUR_DEVICE_ID\",\"speech\":\"" + base64Data + "\"}";
    int httpResponseCode = http.POST(requestBody);

    if (httpResponseCode == 200) {
        String response = http.getString();
        Serial.println("Baidu Speech Recognition: " + response);
    } else {
        Serial.println("Error calling Baidu Speech Recognition API");
    }
    http.end();
}

七、文字轉語音

1. 使用audio.h庫播放MP3

百度智能云的語音合成API返回的是MP3格式的音頻文件，我使用了audio.h庫來播放這些文件。以下是實現代碼：

#include <Audio.h>

Audio audio;

void playTextToSpeech(String text) {
    String url = "https://tsn.baidu.com/text2audio?tex=" + text + "&tok=YOUR_ACCESS_TOKEN&cuid=YOUR_DEVICE_ID&ctp=1&lan=zh";
    audio.connecttohost(url.c_str());
}

void loop() {
    audio.loop();
}

八、硬件連接與引腳配置

1. MAX98357音頻放大器（語音輸出）

MAX98357是一款I(lǐng)2S數字音頻放大器，用于驅動喇叭播放語音。以下是其接線方法：

I2S_DOUT：連接到ESP32的GPIO 25（數據輸出）。

I2S_BCLK：連接到ESP32的GPIO 27（位時鐘）。

I2S_LRC：連接到ESP32的GPIO 26（左右聲道時鐘）。

喇叭：連接到MAX98357的喇叭輸出端子（正負極不分）。

#define I2S_DOUT 25 #define I2S_BCLK 27 #define I2S_LRC 26

2. INMP441麥克風（語音輸入）

INMP441是一款高性能的數字麥克風，用于采集語音信號。以下是其接線方法：

I2S_WS：連接到ESP32的GPIO 32（字選擇）。

I2S_SD：連接到ESP32的GPIO 35（數據輸入）。

I2S_SCK：連接到ESP32的GPIO 33（串行時鐘）。

L/R：接地（選擇左聲道）。

#define I2S_WS        32
#define I2S_SD        35
#define I2S_SCK       33

3. TFT屏幕（顯示交互信息）

TFT屏幕用于顯示語音交互信息和系統狀態。以下是其接線方法：

TFT_MOSI：連接到ESP32的GPIO 2（主輸出從輸入）。

TFT_SCLK：連接到ESP32的GPIO 15（串行時鐘）。

TFT_CS：連接到ESP32的GPIO 17（片選）。

TFT_DC：連接到ESP32的GPIO 16（數據/命令選擇）。

TFT_RST：連接到ESP32的GPIO 4（復位）。

#define TFT_MOSI      2
#define TFT_SCLK      15
#define TFT_CS        17
#define TFT_DC        16
#define TFT_RST       4

4. LED（狀態指示）

LED用于指示系統狀態。以下是其接線方法：

LED正極：連接到ESP32的GPIO 21。

LED負極：接地。

#define ledPin        21

5. 按鍵（用戶輸入）

按鍵用于用戶輸入操作。以下是其接線方法：

按鍵引腳：連接到ESP32的GPIO 18。

按鍵另一端：接地。

上拉電阻：在GPIO 18和3.3V之間接一個10kΩ的上拉電阻。

#define keyPin        18

八、硬件連接圖

以下是硬件連接的示意圖：

ESP32 GPIO 25 (I2S_DOUT)  -> MAX98357 DIN
ESP32 GPIO 27 (I2S_BCLK)  -> MAX98357 BCLK
ESP32 GPIO 26 (I2S_LRC)   -> MAX98357 LRC
MAX98357 SPK+/-           -> 喇叭

ESP32 GPIO 32 (I2S_WS)    -> INMP441 WS
ESP32 GPIO 35 (I2S_SD)    -> INMP441 SD
ESP32 GPIO 33 (I2S_SCK)   -> INMP441 SCK
INMP441 L/R               -> GND

ESP32 GPIO 2 (TFT_MOSI)   -> TFT MOSI
ESP32 GPIO 15 (TFT_SCLK)  -> TFT SCK
ESP32 GPIO 17 (TFT_CS)    -> TFT CS
ESP32 GPIO 16 (TFT_DC)    -> TFT DC
ESP32 GPIO 4 (TFT_RST)    -> TFT RST

ESP32 GPIO 21 (ledPin)    -> LED正極
LED負極                   -> GND

ESP32 GPIO 18 (keyPin)    -> 按鍵引腳
按鍵另一端                -> GND
ESP32 GPIO 18             -> 10kΩ上拉電阻 -> 3.3V
