OB2736 高頻準諧振PWM控制器，OB2736R、OB2736V、OB2736W、OB2736CP離線AC/DC反激變換器，用于高功率密度 GaN FET PD 適配器。

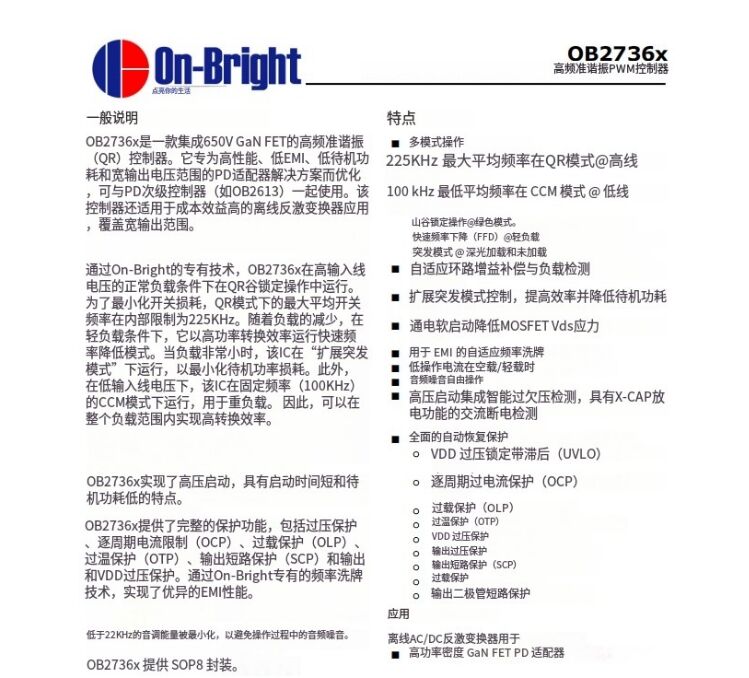

OB2736R是一款集成650V GaN FET的高頻準諧振(OR)控制器。它專為高性能、低EMI、低待機功耗和寬輸出電壓范圍的PD適配器解決方案而優化，可與PD次級控制器(如OB2613)一起使用。該控制器還適用于成本效益高的離線反激變換器應用覆蓋寬輸出范圍。

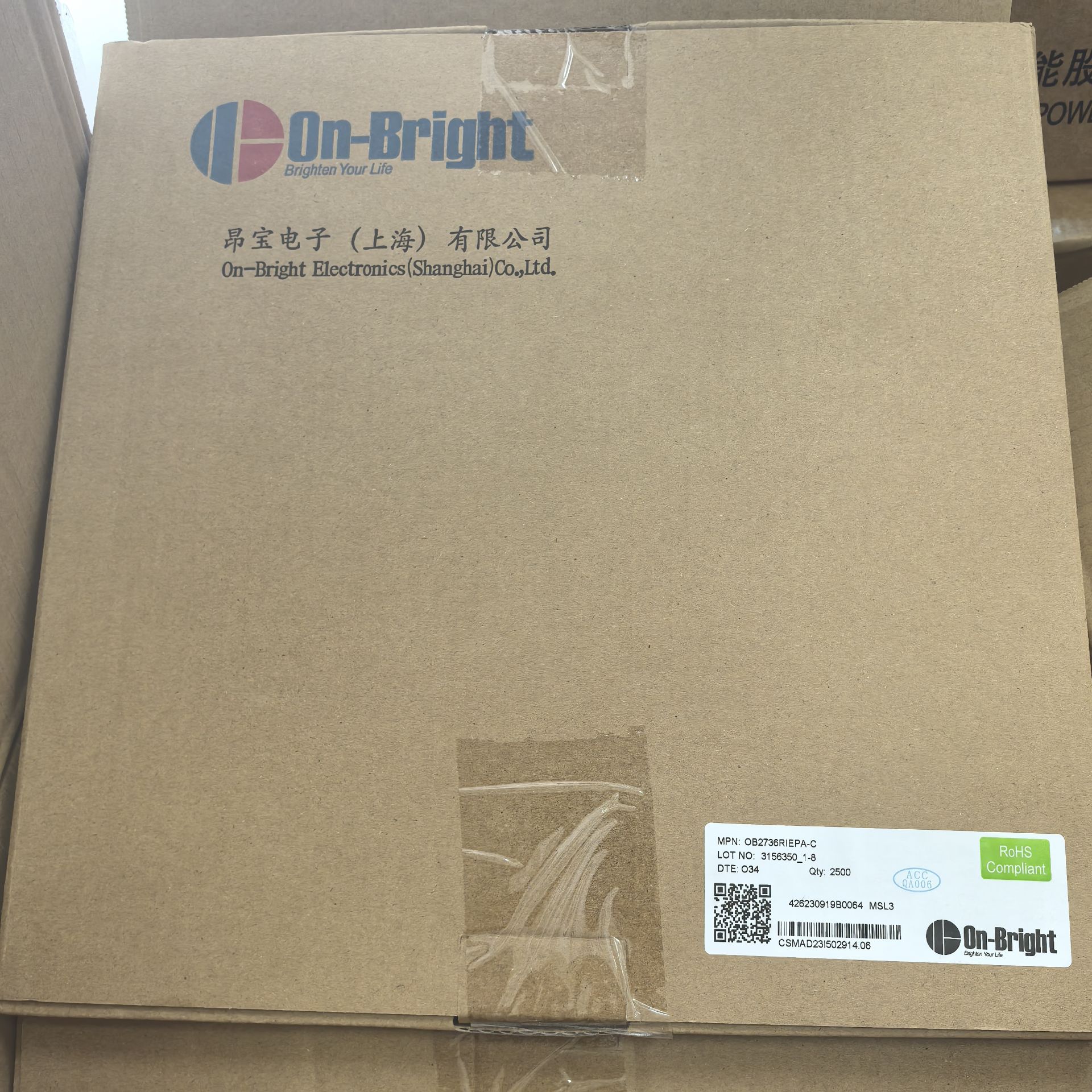

OB2736RIEPA-C、OB2736RIEPA-H、OB2736VIEPA-H、OB2736WIEPA-H OB2736CPA通過On-Bright的專有技術，0B2736x在高輸入線電壓的正常負載條件下在QR谷鎖定操作中運行。為了最小化開關損耗，OR模式下的最大平均開關頻率在內部限制為225KHz。隨著負載的減少，在輕負載條件下，它以高功率轉換效率運行快速頻率降低模式。當負載非常小時，該IC在“擴展突發模式”下運行，以最小化待機功率損耗。此外，在低輸入線電壓下，該IC在固定頻率(100KHz)的CCM模式下運行，用于重負載。因此，可以在整個負載范圍內實現高轉換效率。

深圳市力索微電子有限公司

陳先生QQ2323736221

Tel:0755- 82584090/13418459109

Fax: 0755-83587431

Email: sales@elisuo.com

專注推廣昂寶電源芯片?。?！

OB2736x高頻準諧振PWM控制器特點■多模式操作225KHz最大平均頻率在QR模式@高線100 kHz 最低平均頻率在 CCM 模式 @ 低線山谷鎖定操作@綠色模式?？焖兕l率下降(FFD)@輕負載突發模式 @深光加載和未加載自適應環路增益補償與負載檢測擴展突發模式控制，提高效率并降低待機功耗通電軟啟動降低MOSFETVds應力用于 EMI的自適應頻率洗牌低操作電流在空載/輕載時音頻噪音自由操作高壓?jiǎn)?dòng)集成智能過欠壓檢測，具有X-CAP放電功能的交流斷電檢測全面的自動恢復保護。VDD過壓鎖定帶滯后(UVLO)OB2736x實現了高壓?jiǎn)?dòng)，具有啟動時間短和待機功耗低的特點。OB2736x提供了完整的保護功能，包括過壓保護逐周期電流限制(OCP)、過載保護(OLP)過溫保護(OTP)、輸出短路保護(SCP)和輸出和VDD過壓保護。通過On-Bright專有的頻率洗牌技術，實現了優異的EMI性能。逐周期過電流保護(OCP)0過載保護(OLP)0過溫保護(OTP)0VDD 過壓保護0輸出過壓保護0。輸出短路保護(SCP)過載保護0輸出二極管短路保護OB2736x提供 SOP8 封裝。

OB2736R OB2736V OB2736W應用:離線AC/DC反激變換器用于,高功率密度 GaN FET PD 適配器,低于22KHz的音調能量被最小化，以避免操作過程中的音頻噪音。
