XL2422 是一款高性能的無線SOC收發芯片，它將射頻收發器與ARM M0+內核MCU集成在一起。芯片可以工作在2.400~2.483GHZ世界通用 ISM頻段，支持多種數據傳輸速率，并具有良好的接收靈敏度和抗干擾能力。發射輸出功率、工作頻道以及通信數據率均可配置。芯片已將多顆外圍貼片阻容感器件集成到芯片內部。芯片功耗較低，發射和接收模式下的電流消耗較低，休眠模式功耗小于2uA。

RF芯片特征：

頻段：2.400~2.483GHz

數據率：支持125Kbps、250Kbps、1Mbps 和 2Mbps的數據傳輸速率。

接收靈敏度：在不同數據率模式下的接收靈敏度分別為-96.5dBm (125Kbps)、-95dBm (250Kbps)、-92dBm (1Mbps) 和 -90dBm (2Mbps)。

發射功率：最大可達8dBm。

通信協議：自帶部分鏈路層通信協議，支持自動應答及自動重傳功能。

低功耗：發射模式電流在0dBm時約為13.7mA。接收模式電流約為12.3mA。休眠模式電流小于2uA。

MCU 特性：

內核：32位 ARM Cortex®-M0+，最高工作頻率24MHz。

存儲器：24KB Flash存儲器，3KB SRAM存儲器。

外設接口：包括SPI、USART、I2C等通訊接口；1個12-bit ADC；2個16bit定時器；2個比較器等。

低功耗模式：提供Sleep/Stop兩種低功耗模式。

工作電壓支持：1.7~3.6v

工作溫度支持：-40°~+85°C

SOP16封裝

系統方框圖：

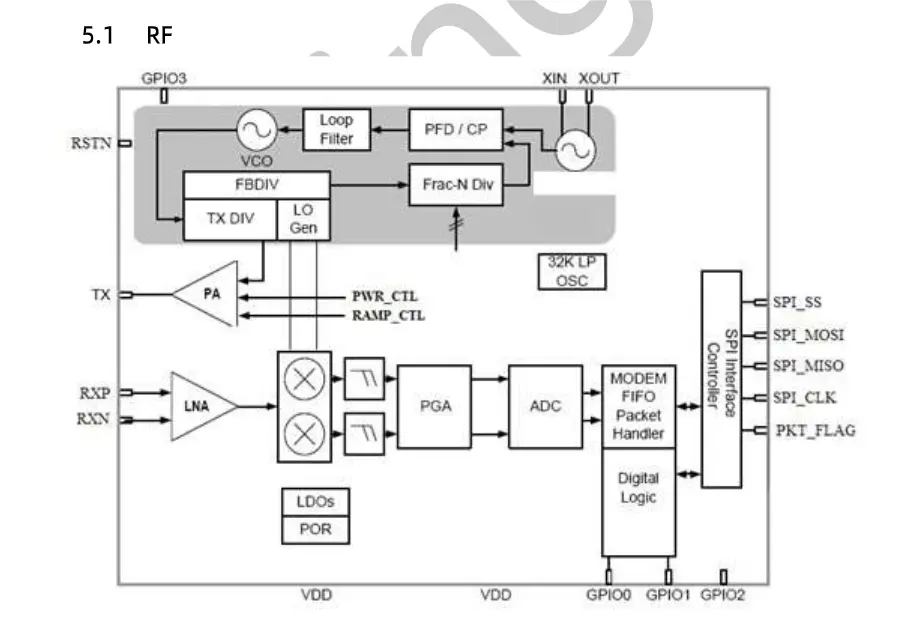

RF

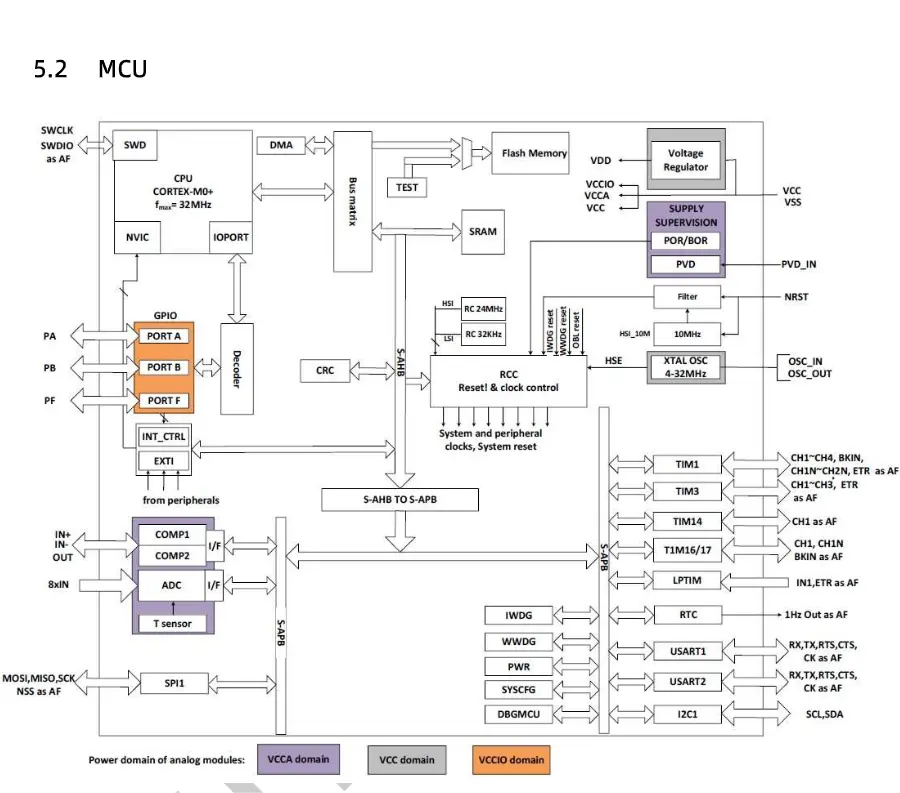

MCU
