LLC諧振電流正負半周不對稱

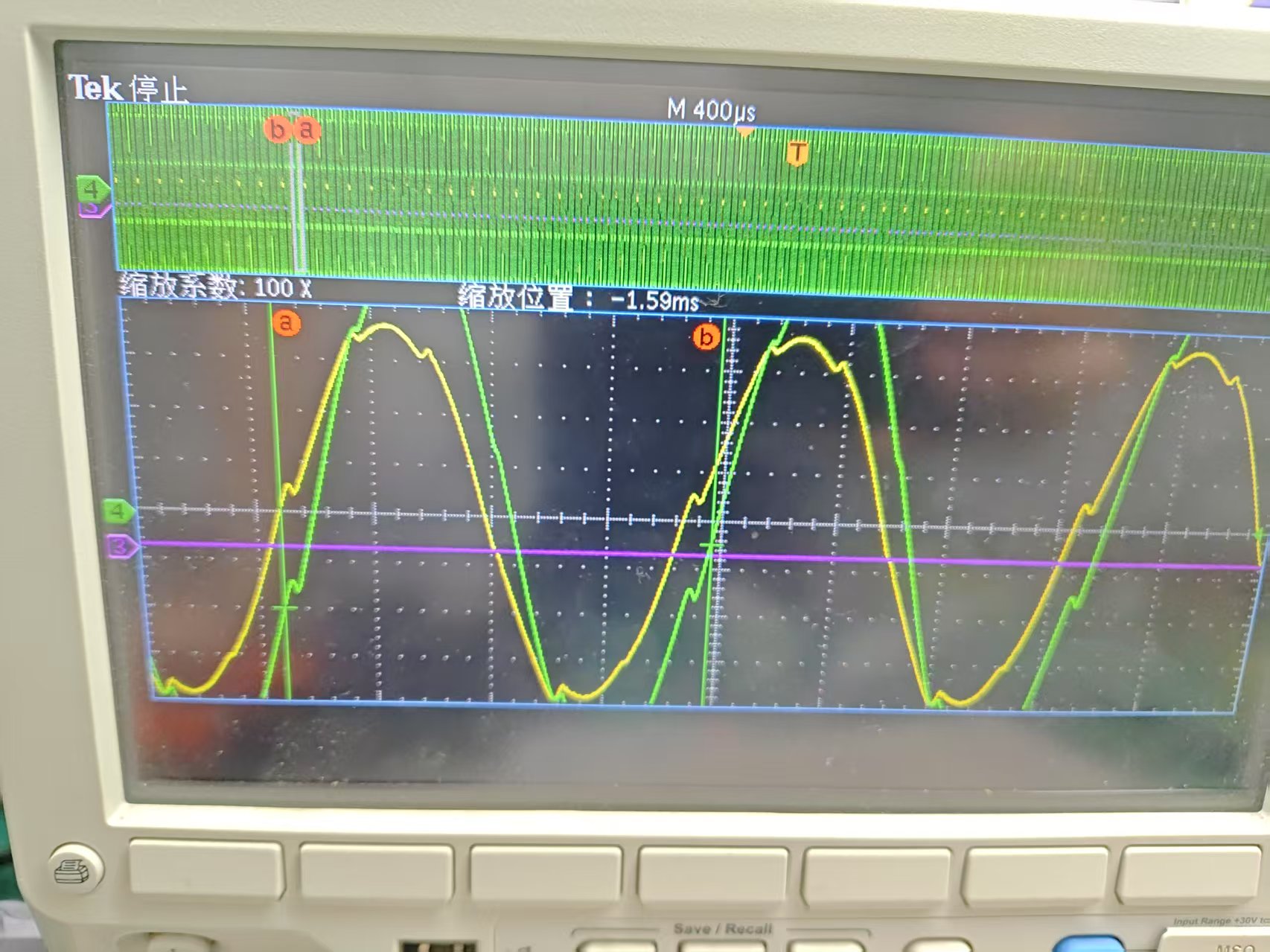

我設計的是一個三相交錯并聯LLC 270V轉450V 但上電過程中發現諧振電流的諧振平臺正負半周不對稱，綠色為原邊諧振電流，且隨電壓增大，負半軸諧振平臺“凸起”的趨勢越來越明顯，觀察開關管波形是能實現ZVS的，求助這種情況應該如何解決

全部回復(3)
正序查看
倒序查看
07-03 14:11

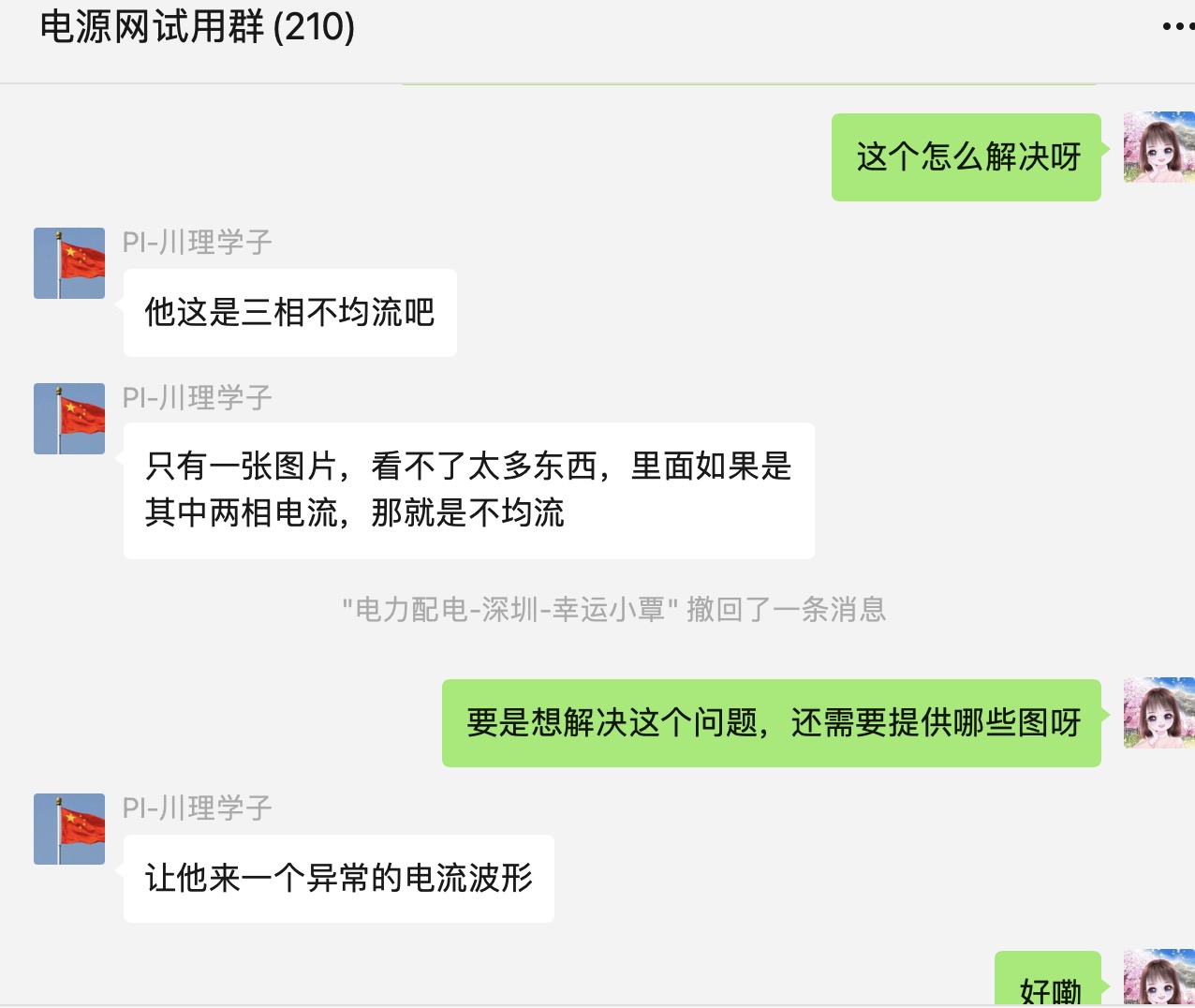

群里有人回復啦

0
回復
07-03 14:11

可以附一張圖在帖子里，也可以進群交流

0
回復
07-03 17:23
@電源網-fqd
[圖片]群里有人回復啦

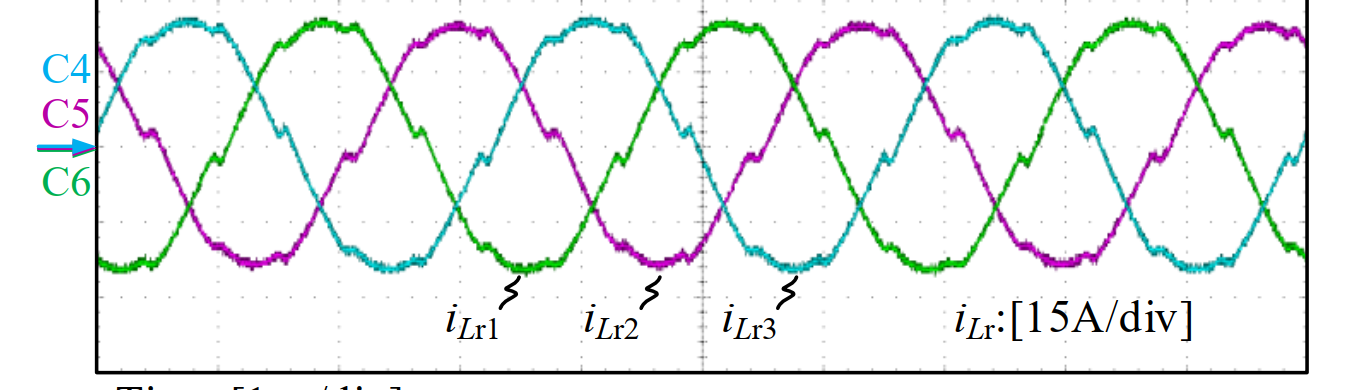

三相均流應該是沒問題的，上面那張圖是一條副邊電流一條原邊電流，這一張中紫色和綠色是原邊兩相的電流，黃色是副邊電流，試過了該頻率，占空比，同步整流管提前關斷時間都沒有什么作用，增大負載好像有一定程度的緩解，猜測是和Q有關，但不知道這個上翹是什么原因?qū)е碌?，正常來說這里應該是和正半周對稱是一個比較平的三元諧振平臺正常波形圖如上
