LNK3694芯片屬于PI的LinkSwitch-XT2 ，將高壓功率MOSFET、內部振蕩器和ON/OFF控制器集成于單一單片IC中。與傳統脈寬調制(PWM)控制器不同，采用簡單的ON/OFF控制方案，結合內部限流電路來實現輸出電壓調節。無論在PCB板上還是在封裝上都保證高壓的漏極引腳與其他所有引腳之間滿足高壓爬電要求。啟動及工作時的功率直接來自于漏極引腳，無需使用偏置繞組及相關電路。

LNK3694提供的輸出過壓保護采用自動重啟動方式來實現，由>IBP(SD)的電流流入旁路引腳時觸發。旁路引腳電容除起到內部濾波的作用，還作為外部濾波器，避免噪音信號引起保護電路的誤觸發。為使旁路電容達到有效的高頻濾波，應將電容盡量放置在距器件源極和旁路引腳最近的地方。

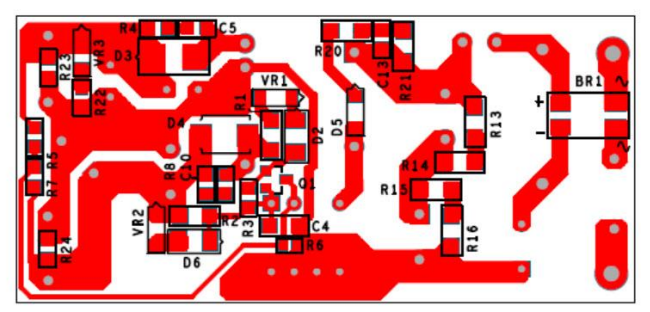

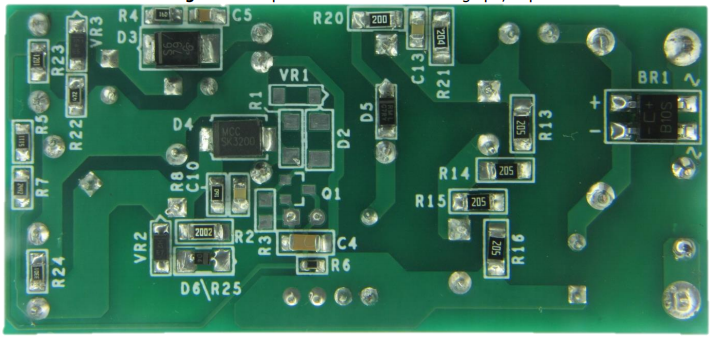

利用該芯片設計的非隔離反激式電路，輸出電壓5V，提供800mA電流。在設計電源的時候，85 VAC輸入時，90 V以上的最小DC輸入電壓，亦或當230 VAC輸入或115 VAC輸入并使用倍壓整流時，240 V或以上的最小DC電壓。輸入電容值的選擇一定要滿足這些標準。器件通過源極引腳焊接到PCB板足夠大的銅鉑區域上,以使源極引腳溫度保持或低于100 °C。

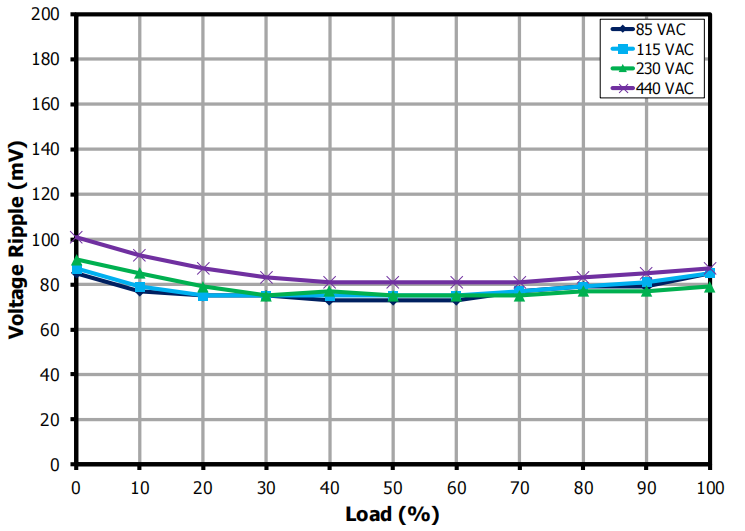

電源紋波測試曲線如下
