CP217X---單節鋰電開關降壓型充電芯片，30v耐壓，最大3A充電電流，超簡潔外圍器件，超小封裝

開關型充電相對于傳統線性充電（代表如XX4054，XX4056等等）的性能優勢：

1.充電速度為4-5倍

      線性充電平均充電電流為0.4-0.5A左右，峰值1A且持續時間短。而開關充電芯片CP21X系列充電輕松達到平均充電電流2A。

      舉例：1000mAh的鋰電池，用傳統4054充滿電池需要大概3小時。用CP2170（2A版本）只需要0.6小時。

2.充電效率高30%

      線性充電的效率取決于電池電壓和充電口的壓差，而開關充電的效率和壓差幾乎無關，輕松達到95%。

    舉例：同樣放完電的鋰電池，電壓為3v，同樣用5v的充電電壓去充，線性充的效率是60%，而開關充的效率是90%以上

3.充電溫度低

      線性充電的效率低，所以充電時候的芯片溫度就高。所以充電電流必須降低，避免燒壞器件的風險。開關充電的效率高，熱損耗極低。不會有燒壞器件的風險。

     舉例：CP2170持續充電1.6A時候，芯片外表溫度不超過60度.CP2171持續充電2A時候，外表溫度不超過70度。



CP217X系列相對于其他同類開關型充電芯片競品的優勢：

      舉例：LP4032，LP4030，ETA6097，ETA6912，SLM6300，IP2332等



1.電氣參數優勢

        耐壓高：CP217X內置ovp，抗沖擊電壓超過30v，且可以反復30v輸入熱拔插。同類競品大多數或者沒有輸入OVP，或者只到28v。CP217X電池，SW腳耐壓均超過10v，防止焊接時侯燒壞，生產可靠性高。

        ESD特性強：CP217X充電口ESD能力到15KV

      工作頻率高：CP217X工作頻率到1.5Mhz，可以使用最低0/68uH的電感或者1uh的CD32電感---體積小，成本低

         待機電流低：CP217X靜態電流僅為0.02uA，自耗電極低，有效提升電池供電產品的使用時間。競品的靜態電流基本上都是在2uA以上

2.外圍器件數量及規格

      CP217X極簡情況下：外圍只需要3個電容，1一個電感。且輸入電容容值僅需1uF，PMID腳電容只需要低壓6.3v瓷片。

      上述競品，外圍有各種電阻（采樣，分壓，限流），各種電容（輸入電容，BST電容，LDO輸出電容）。且部分競品輸入高壓電容的容值要求22uF--例如SLM6300，這造成成本升高不少。

3.整體bom成本

        如上述2所述：外圍體積可以做更小，PCB空間更省。器件數量更少，產品良率提升同時省貼片費，器件的參數要求更低，電容小容量或者低耐壓。無需電阻。電感更小尺寸和感值。外圍器件，CP217X相對競品至少節省0.08-0.1RMB，且產品可靠性更高

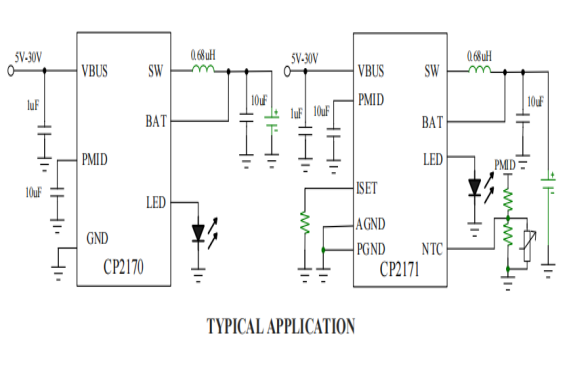

典型應用電路：



封裝及腳位定義





CP217X系列，采用小型封裝（包括SOT23-6，DFN2*2等），外圍簡潔，PCBA尺寸小。特別適合手持試的單節電池供電產品，如剃須刀，電動牙刷，安防監控，小風扇，可穿戴設備等等。



CP217X—單節開關型降壓充電，最大3A充電電流，30v耐壓，超小封裝.pdf
