NU506 是系列產品，有豐富的電流檔位可選。具有

良好的負載調變率，能適應較寬的電源電壓及負載電壓

波動，有效解決 LED 燈帶前后亮度不一致的問題。

NU506 近似于普通電阻的特性，Vpn 只要有電壓就

有電流經過，能適應各種調光應用。 0.7V 即可進入恒流

區，也接近于電路復雜的驅動芯片。NU506雙引腳設計，

在各種 LED 產品的應用中取代傳統的分壓電阻。采用

SOD123 封裝形式，完全兼容主流 LED 燈帶的分壓電阻

1206 封裝。無需再設計專用 PCB，應用便捷。

NU506 具有過溫保護功能，其特點是電流斜坡下降。

當芯片溫度在-40℃~125℃時，保持設定電流輸出，125℃

時，過溫保護功能激活。開始減少電流輸出降低芯片功

率，160℃時輸出電流降低設定電流約 70%，當溫度下降

時電流提升，保持溫度與電流的平衡

應用場合 :

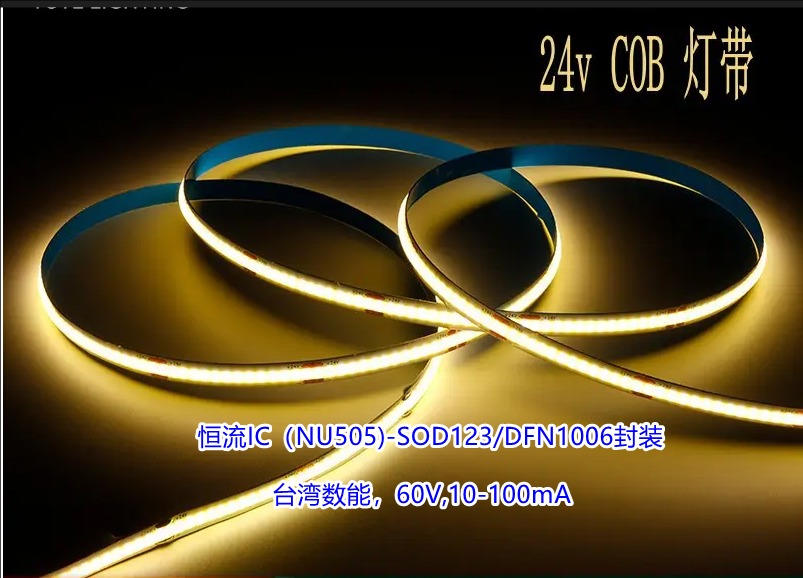

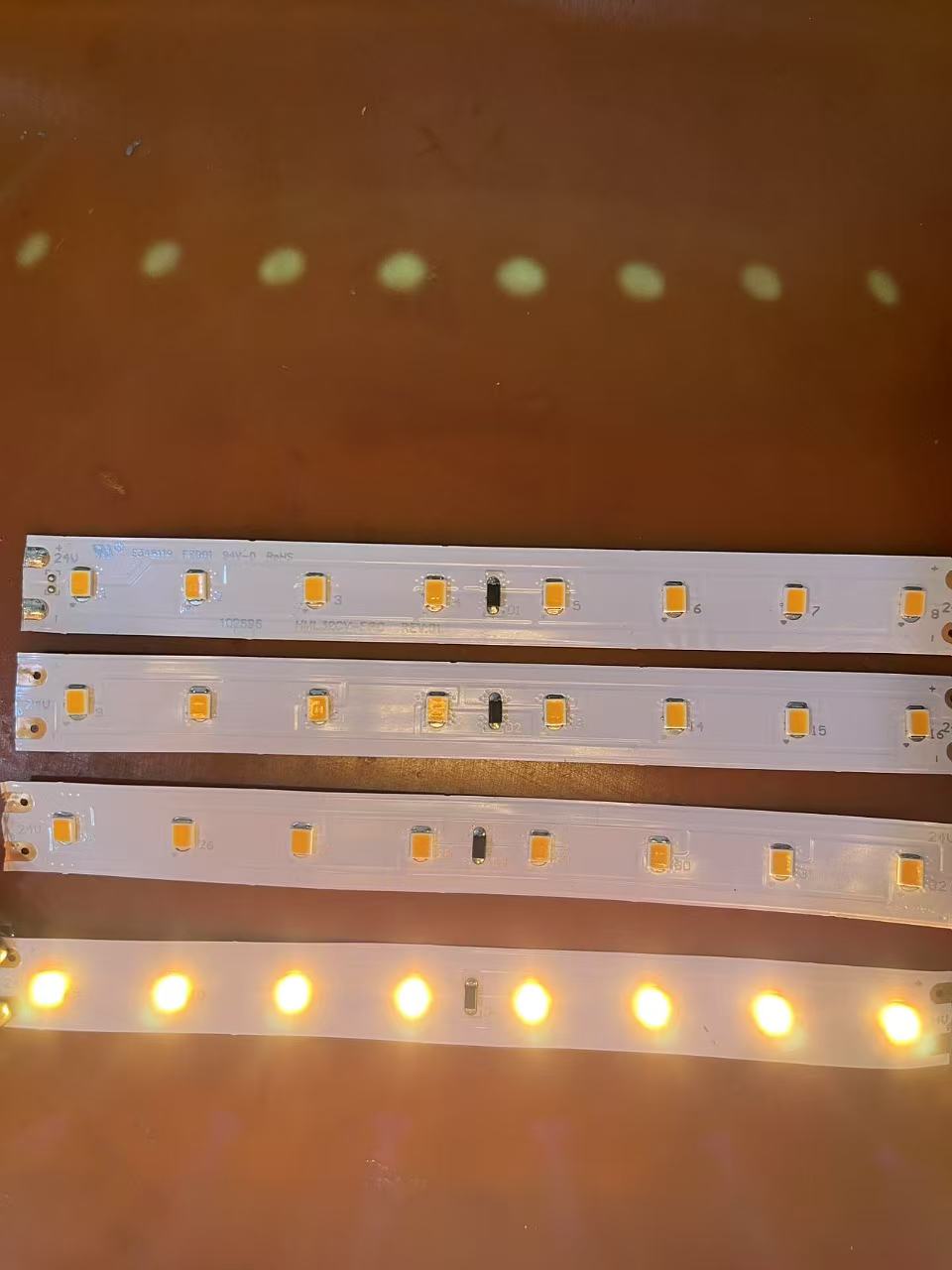

LED 燈帶

一般 LED 照明

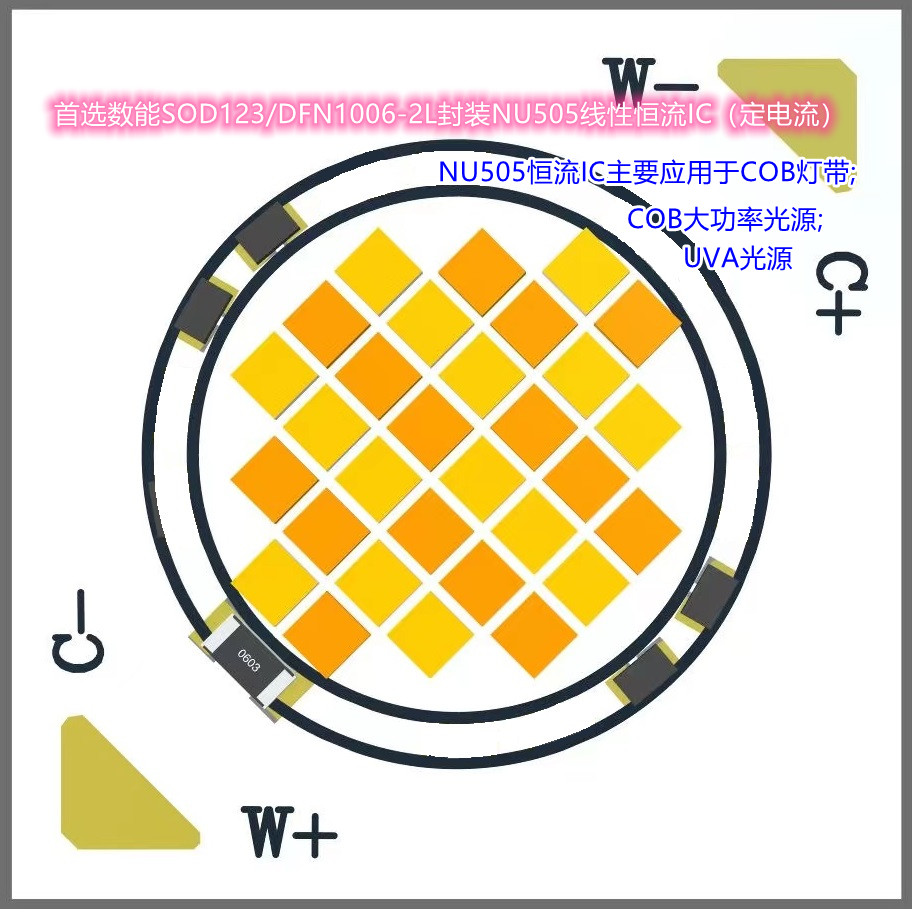

COB 大功率光源

COB 燈帶

UVC 光源

數能積體 NU506（ SOD123)恒流芯片電流檔位從10mA起每 增加5mA電流分一個檔位至60mA。

ND10(10mA)、ND15(15mA)、ND20(20mA)、ND25(25mA)、 ND30(30mA) 、ND35(35mA)、ND40(40mA)、 ND45(45mA)、 ND50(50mA)、ND55(55mA)、 ND60(60mA).

NU506(SOD123封裝）兼容取代傳統的LED燈條分壓電阻1206封裝.pdf
