01、前言
大家好，我是磚一談芯。
本期文章給大家分享一下開關電源的三種控制模式。
在開關電源設計中，我們都希望電源要有“三高”：高效率（＞90%）、高功率密度（＞30W/cm³）、高頻化（100kHz~MHz級）。
那么我們要想實現三高，設計的核心挑戰之一就是高效控制。
為了實現高效控制開關電源，硬件仙人們發明了三種高效控制模式，分別是脈沖寬度調制PWM，脈沖頻率調制PFM，脈沖跨周期調制PSM。
一句話匯總一下三種調制方式的核心內容：
PWM（頻率不變，脈寬隨負載變化）
PFM（脈沖寬度不變，頻率隨負載變化）
PSM（頻率和脈寬都不變，脈沖時有時無）

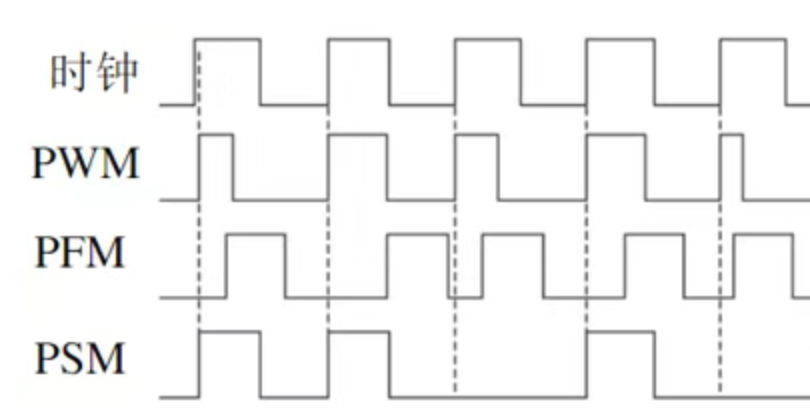

三種方式隨脈沖的變化曲線，如圖所示。
02、PWM，PFM和PSM的定義
（1）PWM概念
PWM：頻率不變，脈寬隨負載變化。
PWM是固定開關周期，通過調整導通時間來改變占空比的方式。即定頻調寬，即開關頻率一定時，調整每個周期內驅動信號的占空比來實現調制目的。
PWM是開關電源最常用的一種控制方式，當輸出電壓發生變化時，通過電壓單環或者電流環+電壓環雙環控制，驅動信號的占空比發生改變，從而控制輸出能量給后級，維持輸出的穩定。
（2）PWM優缺點分別是什么？
PWM優點 PWM缺點
1.PWM適合重載，效率高達90%； 1.輕載時，效率低；
2.控制電路簡單，通常是MOS管控制； 2.PWM由于誤差放大器的影響，響應速度會受到限制。
3.輸出電壓紋波?。?/span>
4.頻率特性好。
（3）PWM應用場景
PWM由于適合重載工作，所以經常被用于開關電源（包括充電器，適配器，LED驅動）、大電流設備（電機驅動）等。
2.2 PFM方式
（1）PFM概念
PFM：脈沖寬度不變，頻率隨負載變化。
PFM屬于定寬調頻，即脈沖寬度一定，調整脈沖的頻率。當輸出電壓發生變化時，脈沖寬度不變，調整脈沖的頻率控制環路，從而輸出電壓達到穩定狀態。
（2）PFM缺點分別是什么？
PFM優點 PFM缺點
1.輕載時效率高，適合低功耗設備； 1.頻率時有時無，跟隨機數一樣，EMI難調；
2.頻率特性好。 2.重載效率低，低于20KHz，由可能聽到電感電容嘯叫 。
（3）PFM應用場景
由于PFM輕載時效率高，特別適合低功耗的設備，比如手環，天貓精靈，小度等等。
2.3 PSM方式
（1）PSM概念
PSM：頻率和脈寬都不變，脈沖時有時無。
PSM屬于定頻定寬，驅動信號的頻率和寬度都保持不變。
03、PWM，PFM和PSM的橫向對比
PFM能夠支持的輸出電流小，主要是特別適合輕載下工作，所以有些開關電源管理IC，采用了PFM+PWM控制方式，這樣負載從輕載到重載的全工況，電源效率都能做到很高。
那么為什么PFM在輕載的時候，效率高呢？
PFM核心控制原理是脈沖寬度不變，頻率隨負載變化。效率跟損耗是反比的關系，效率越高，意味著損耗越小。開關電源的三大損耗：開關管，變壓器，二極管，其中開關管有兩大損耗：開關損耗和導通損耗。當開關管相同時，導通損耗相同，因為導通損耗由于只跟導通阻抗有關，與控制模式?jīng)]有聯系。
當我們的電源工作在輕載PFM狀態時，開關頻率要低，開關次數減小，那么開關損耗就會小。
而PWM控制原理是頻率不變，調整脈沖寬度，一旦發現輸出處于輕載時，PWM的開關次數幾乎不變，但是會導致開關損耗，輕載PWM控制方式下效率低。
04、參考書籍
硬件十萬個為什么-電源是怎樣練成的
