轉眼間又過去幾年了，勞勞碌碌沒賺到什么錢，人慢慢變老！閑著沒事干，想到把之前的構思搞一套出來，說干就干！
手癢！做一套電源前級，要求輸入寬電壓（60V~80V），效率要高，功率5KW，瞬間7KW，62V~80V輸入時輸出電壓帶載文思不變，來適應鋰電池使用的DC-DC逆變電源來配合我的后級使用。電源調試中，過程不斷更新！

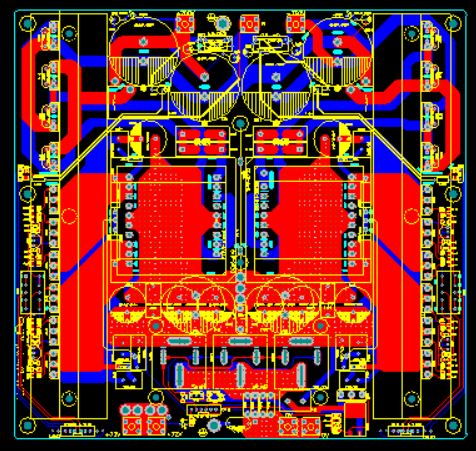

頂視圖

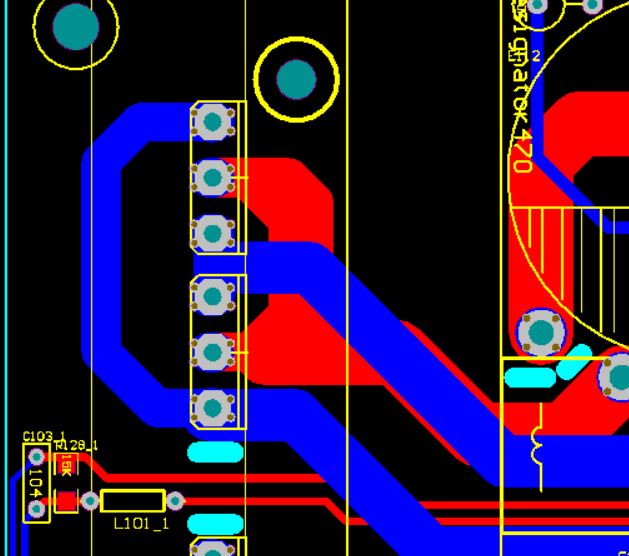

電源輸入，屁股部分

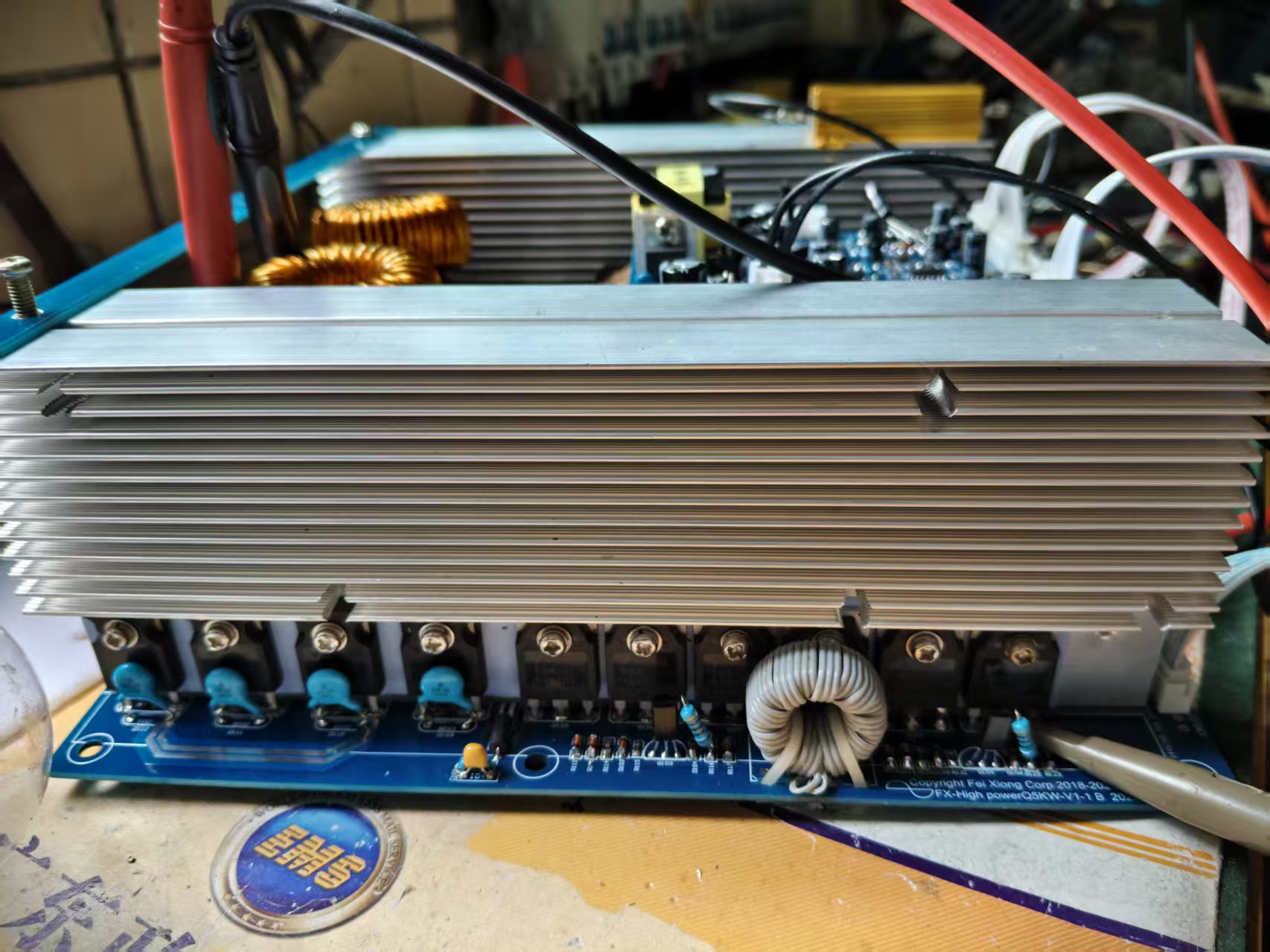

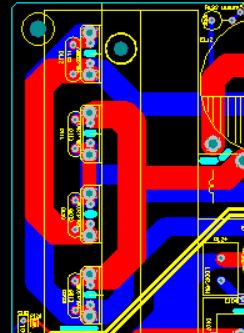

左右對稱，側面部分

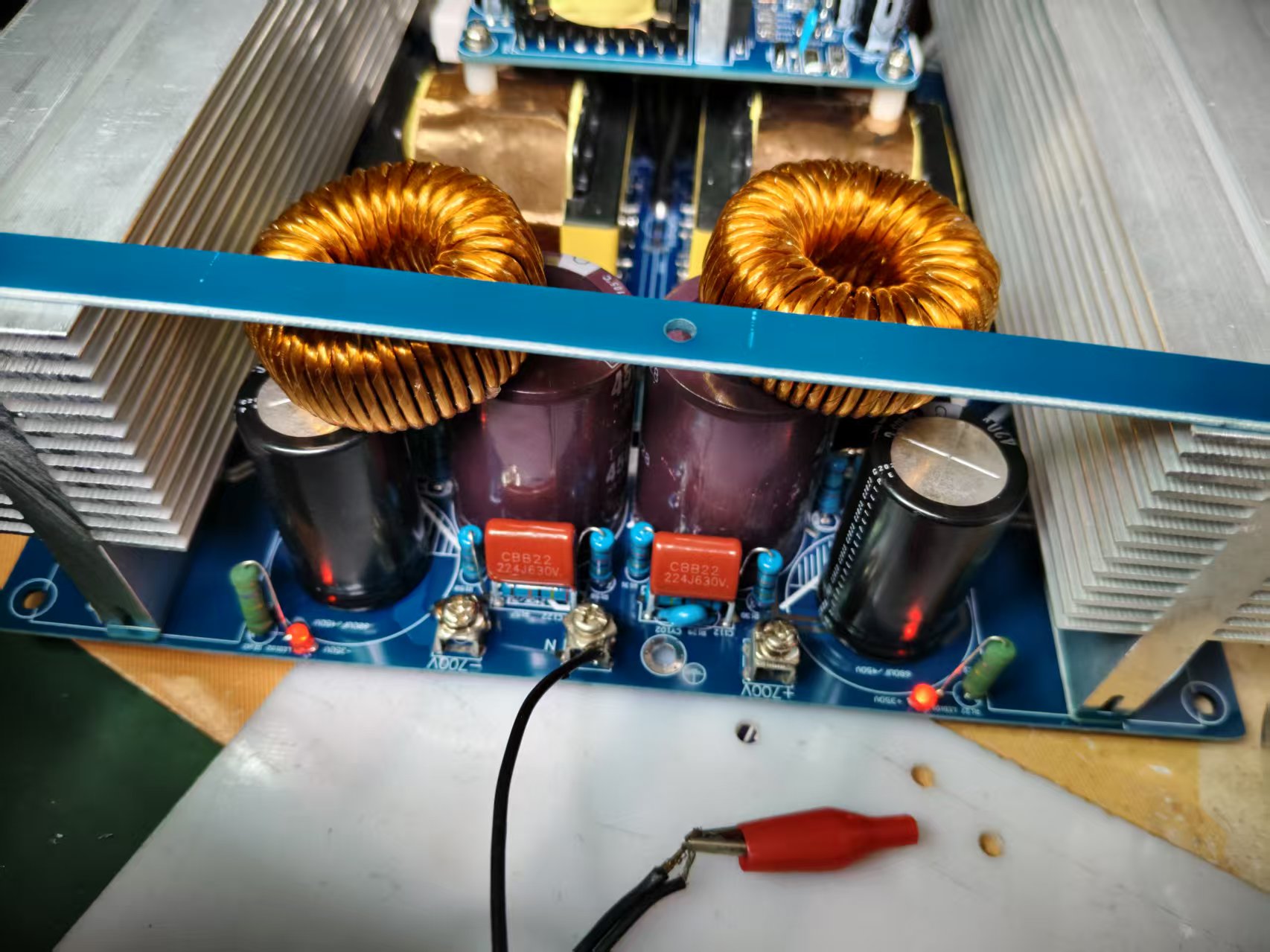

輸出部分
寬電壓輸入空載時DS波形尖峰控制得很好
72V輸入時DS波形
電壓調到60V開環時DS波形
80V電壓輸入時DS波形

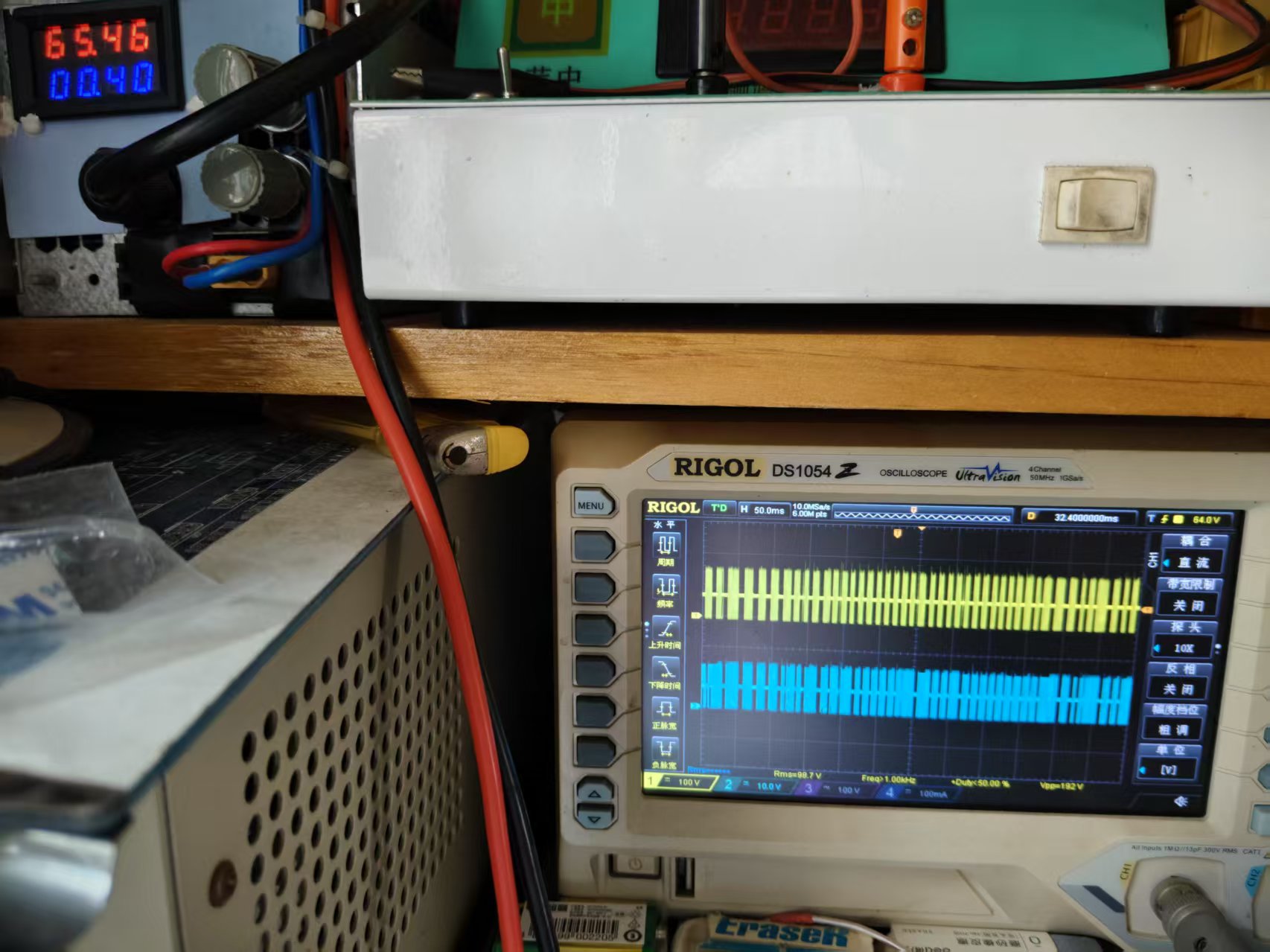

65V電壓輸入時DS波形

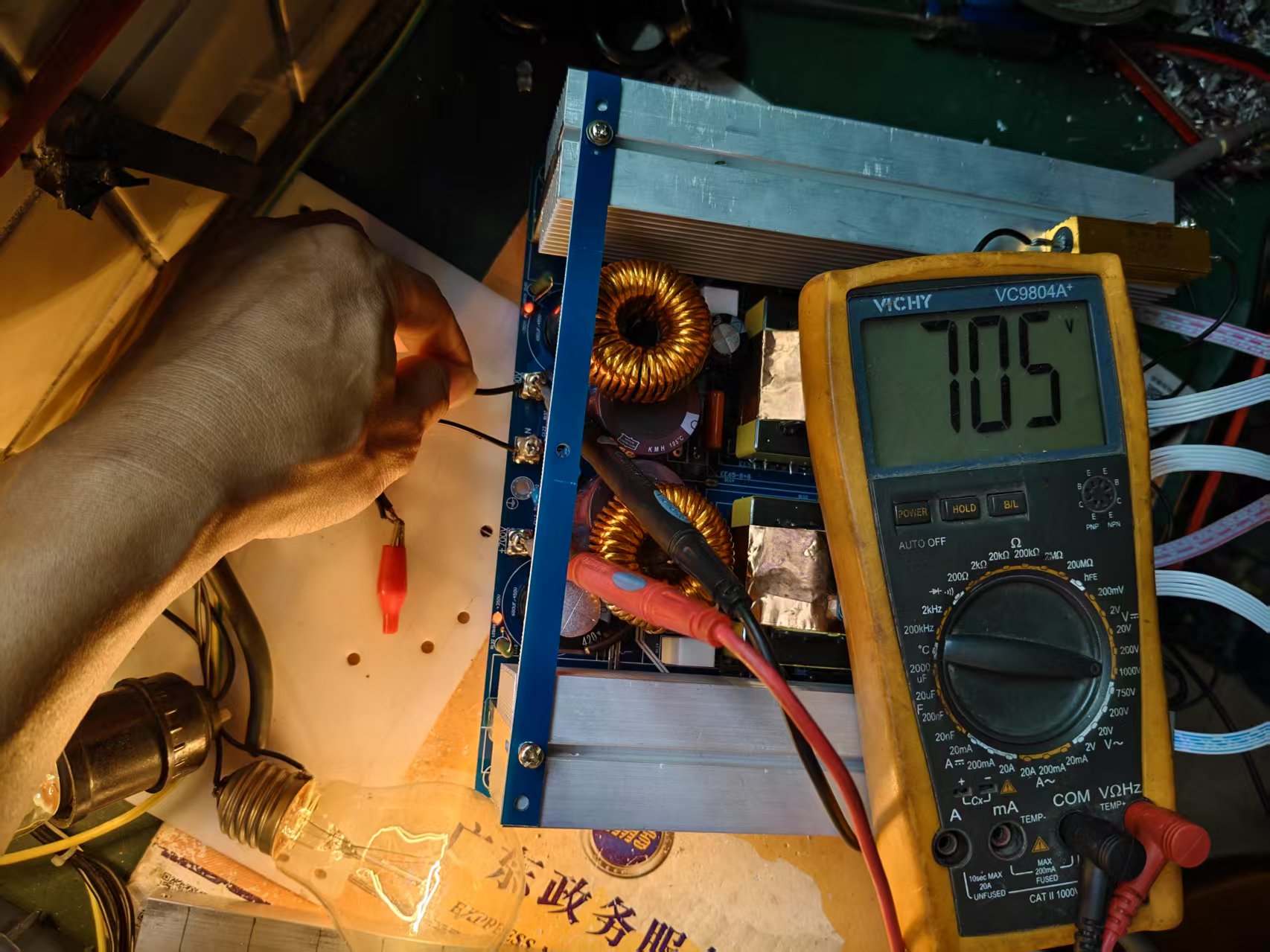

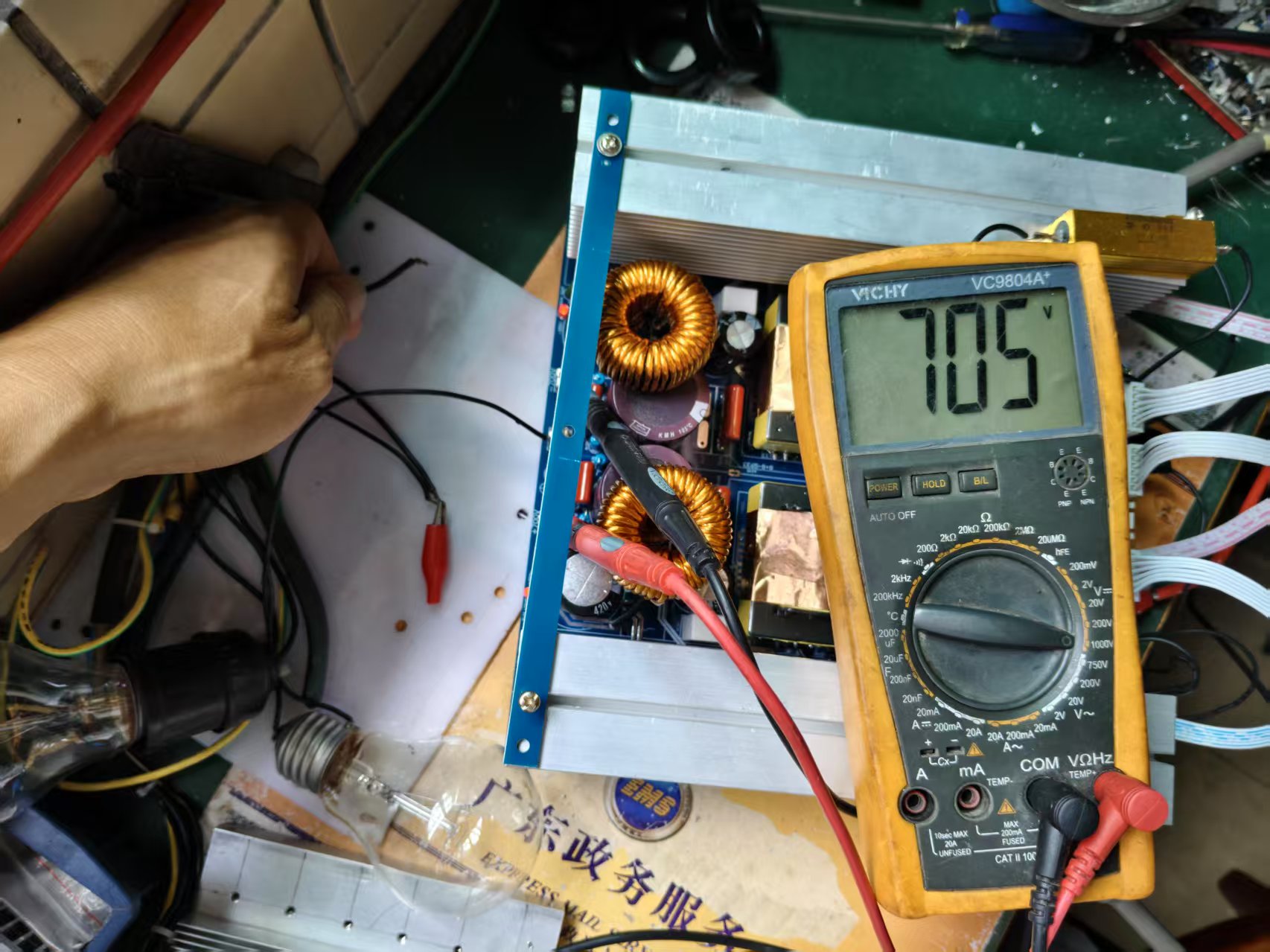

帶載前電壓
中點與+350V負載電壓
中點與-350V帶載電壓

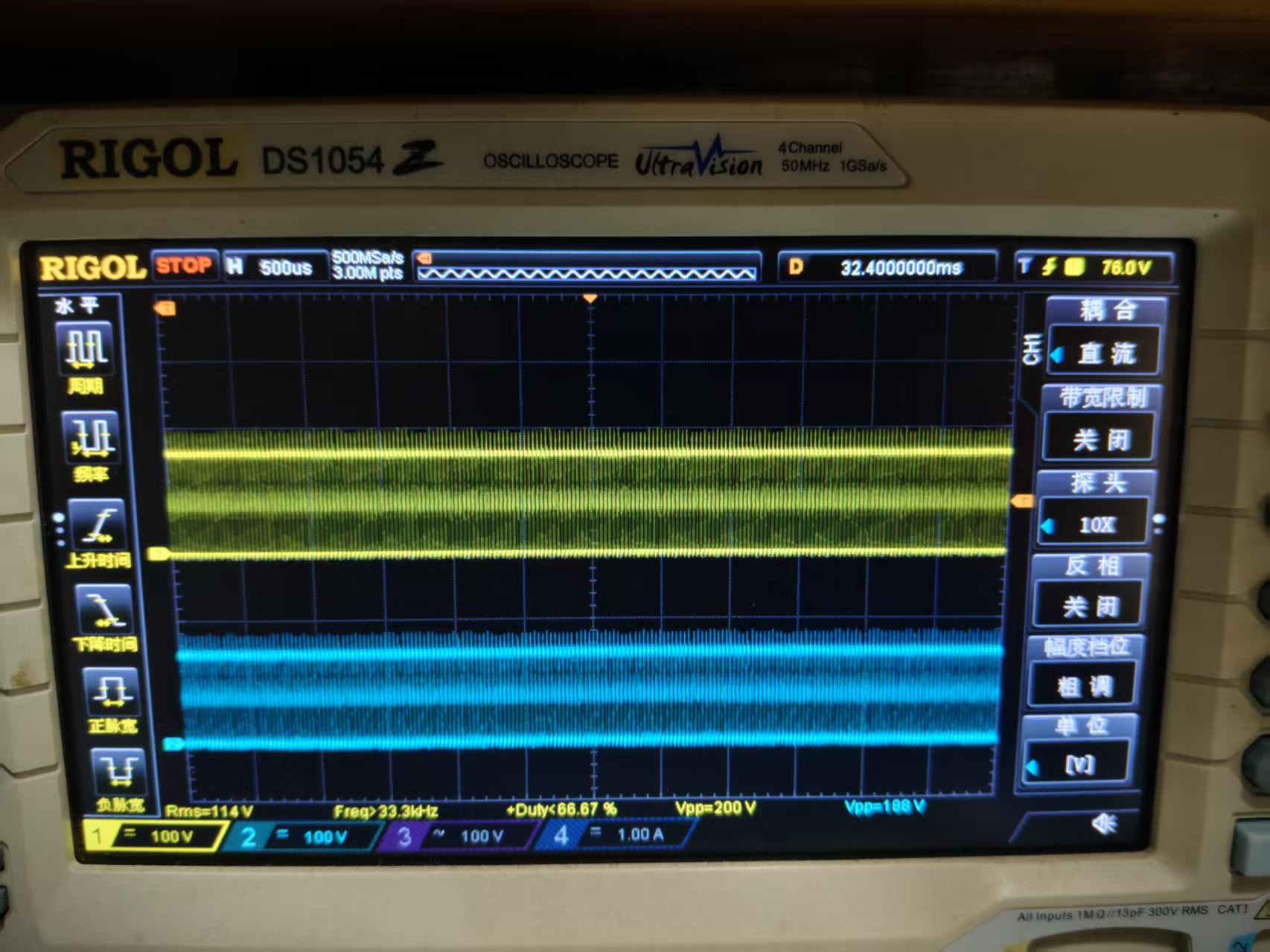

這是78V輸入，輸出DC700V，負載用5個500R1000W電阻并起來時DS腳波形，
波形不夠完美！需要微調一下！

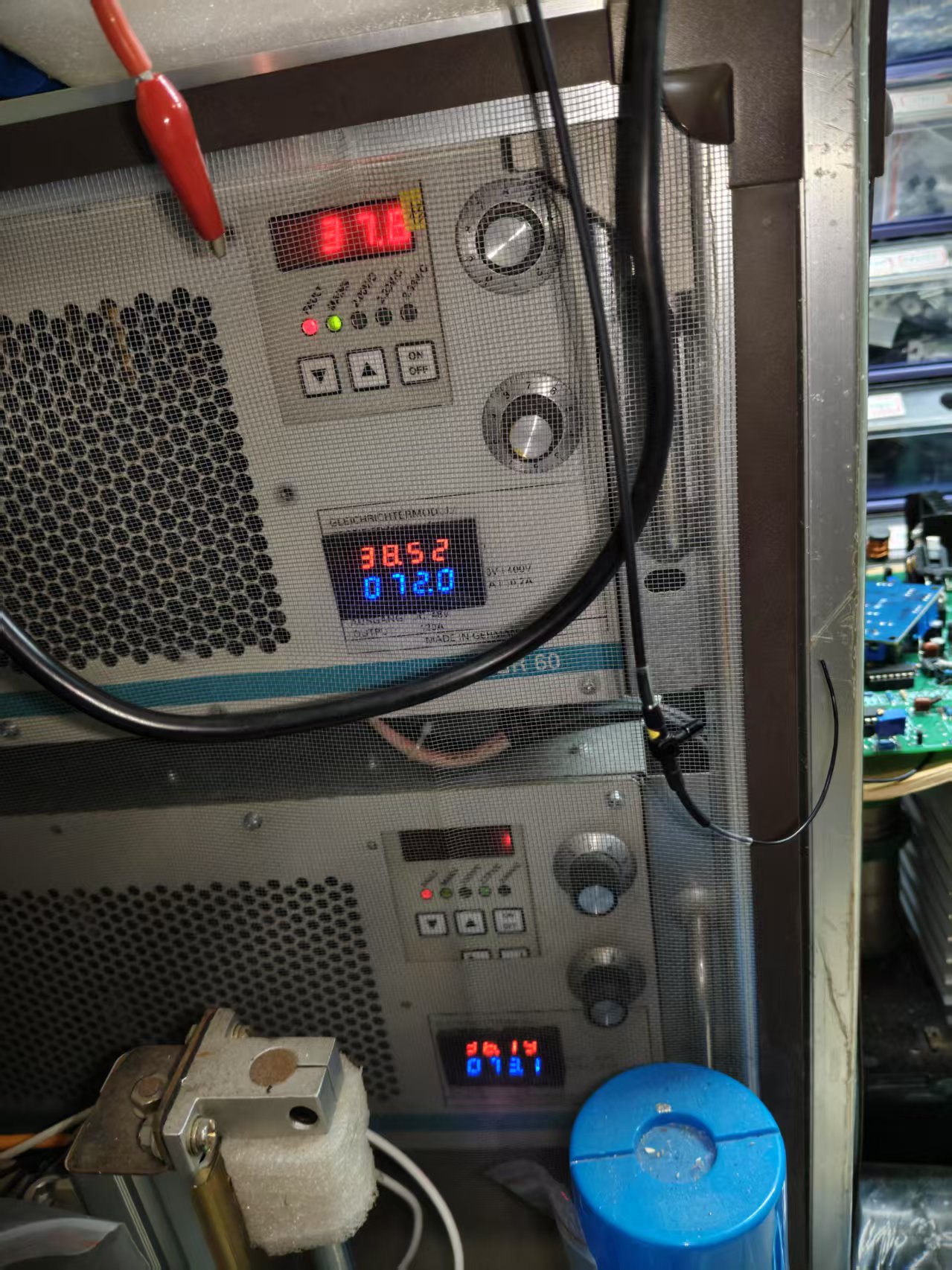

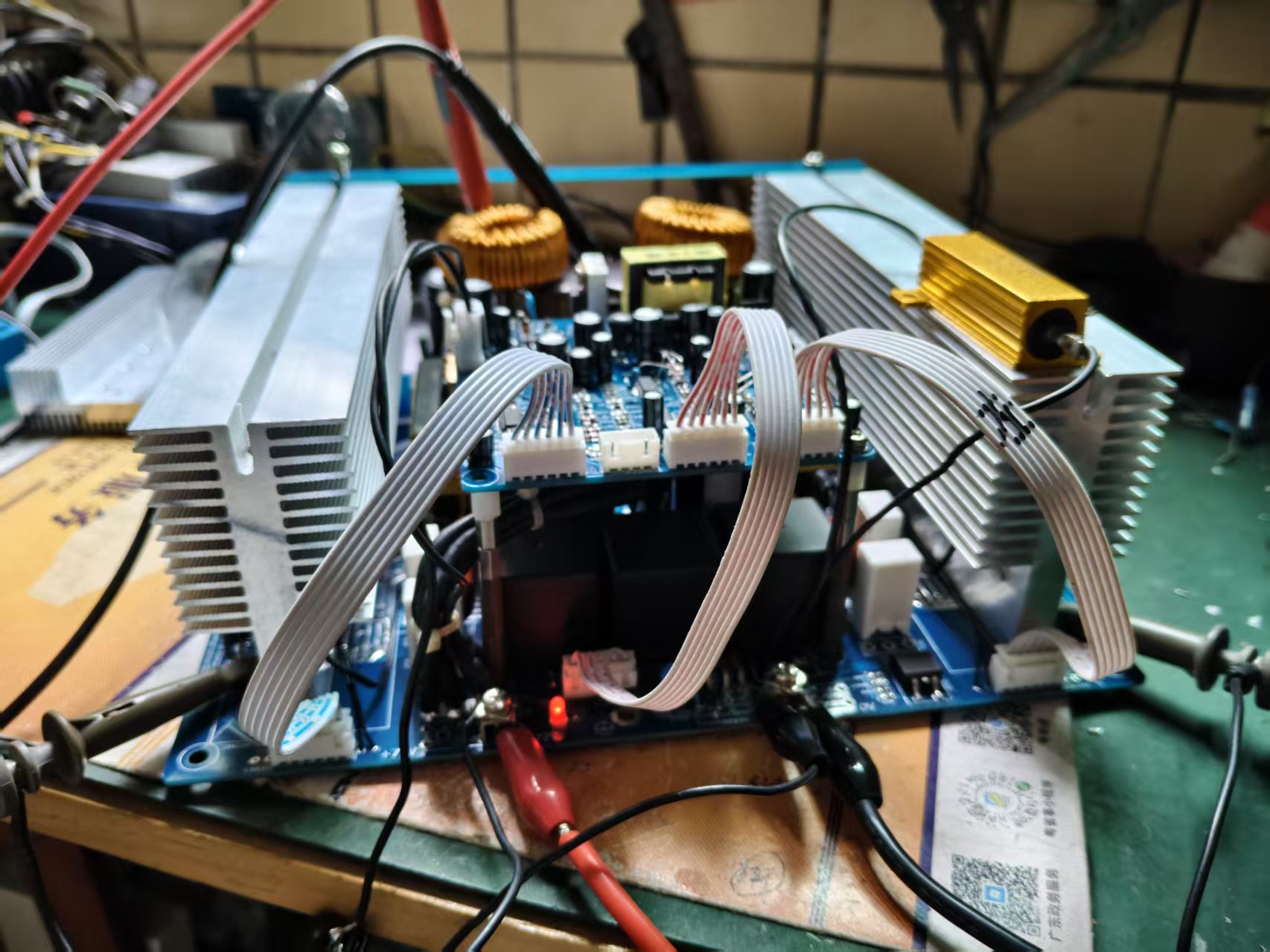

用2個6KW60V可調電源串起來使用，78V72A負載，效率在94.5

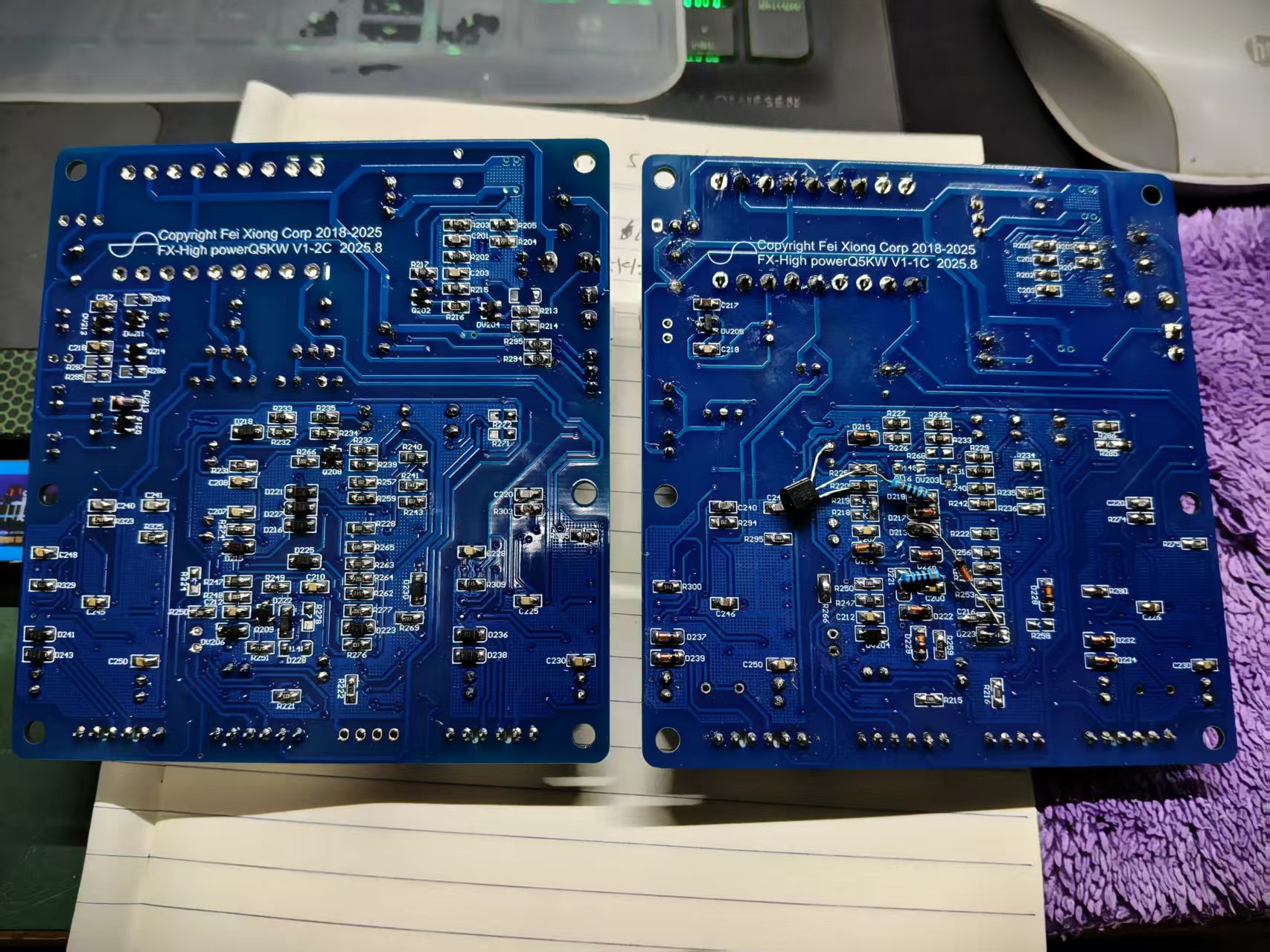

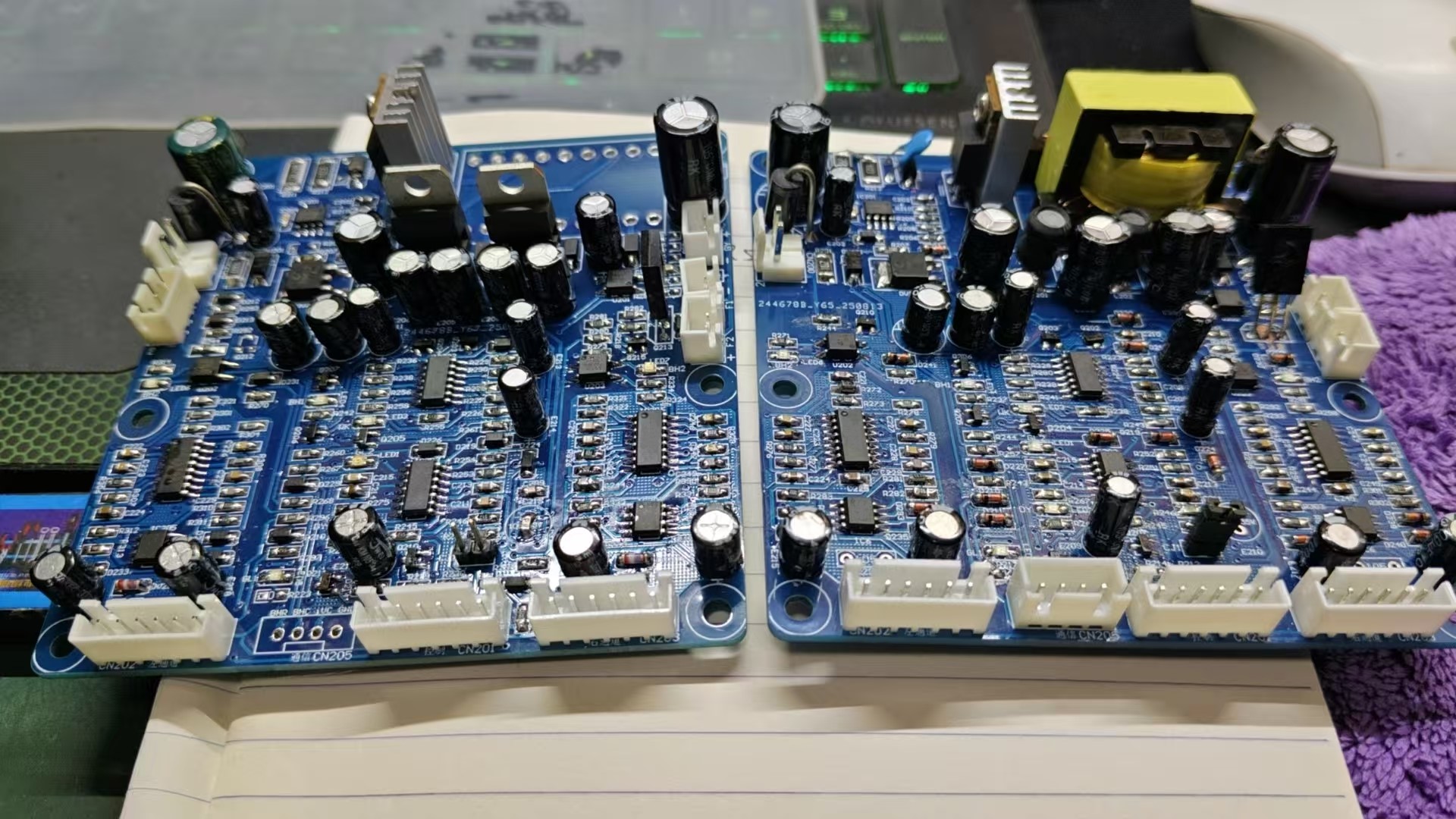

信號小板線路參數修改完成，重新焊板
功能有：過電流保護，低壓保護，高溫保護（4個保護點），溫控風扇，軟起動（完美避開啟動尖峰），DS管壓保護功能，輸出低于650V和高于750V保護，所以板子要10CM*10CM，如果排密點改用0603，可以縮小1/5都可以，但考慮要戶外長期工作，線路采用寬松點好，有利散熱，另外還有與外部信號通信控制+電流模擬輸出，給單片機采集。

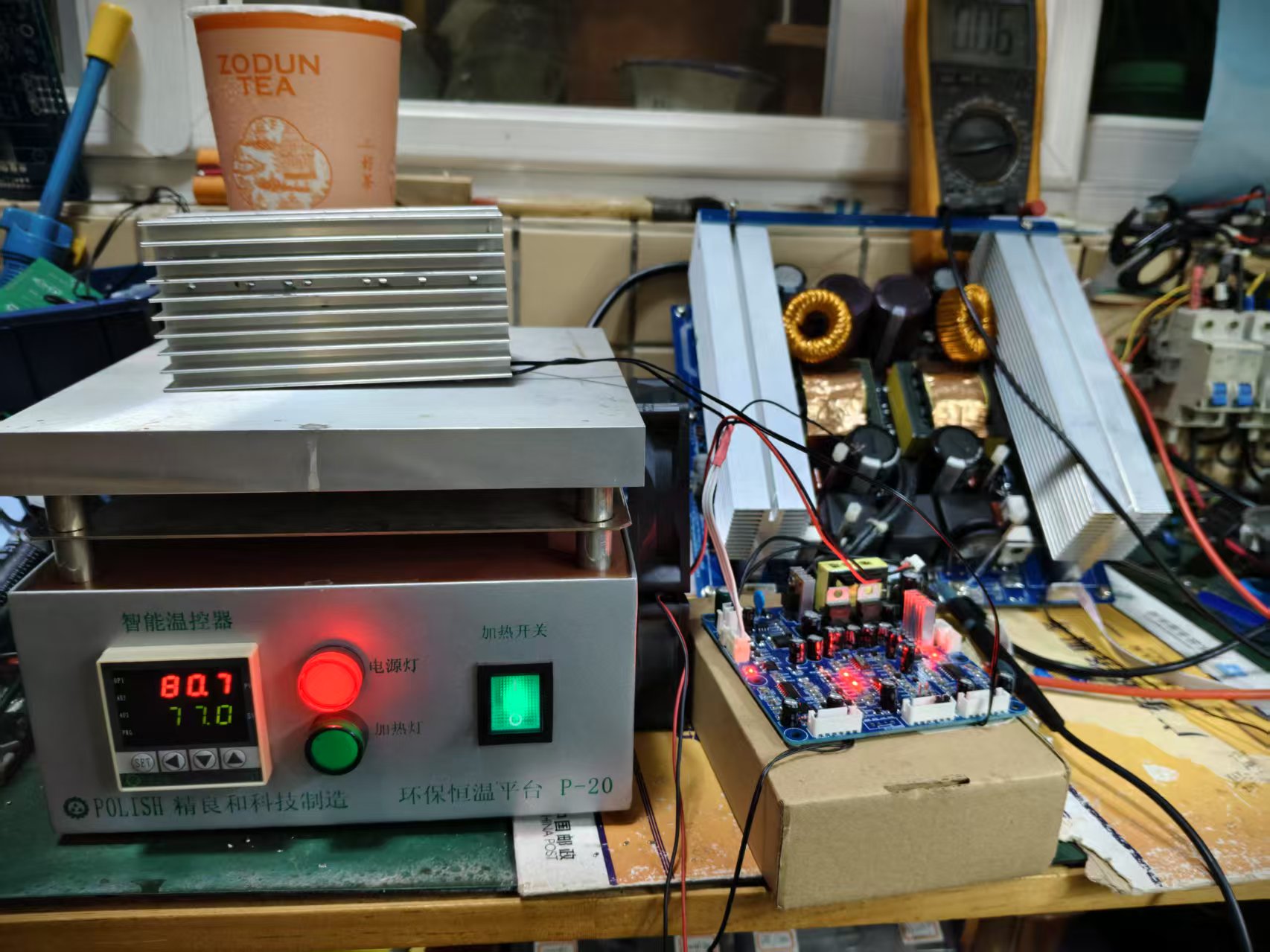

利用調溫臺調整溫控點，保護溫度在80°

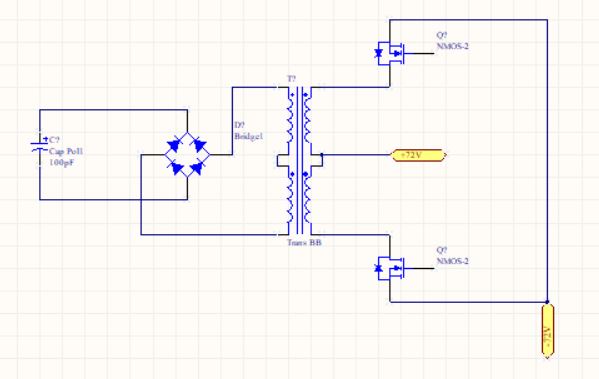

如果采用2管全波整流效率會高點
