1. BridgeSwitch BRD1267C：三相橋臂的 “驅動核心”
作為逆變器三相橋臂的核心器件，每顆 BRD1267C 芯片集成 2 個 600V N 溝道功率 FREDFET 及對應的柵極驅動器，這一高集成設計直接解決了傳統逆變器需外接多個功率器件與驅動電路的復雜問題。其 600V 的耐壓值，完美適配文檔中 270-365VDC 的高壓輸入范圍，即使在輸入電壓波動至 365VDC 上限時，也能保障器件安全穩定運行。
更關鍵的是，芯片內置超軟快恢復二極管，針對逆變器高頻開關場景優化，可大幅降低開關損耗 —— 文檔實測數據顯示，在 12kHz PWM 頻率、400W 負載下，逆變器效率仍能保持 97.88%（自供電模式），這與 BRD1267C 的低損耗特性密不可分。同時，芯片支持全自偏置運行，無需系統額外提供柵極驅動電源，僅通過內部高壓電流源為自身電容充電，極大簡化了輔助電源設計，也為逆變器小型化奠定基礎。
2. LinkSwitch-TN2 LNK3204D：輔助供電的 “穩定后盾”
逆變器的輔助電源系統需為電流檢測放大器、微控制器（MCU）及 BridgeSwitch 芯片的可選外部偏置提供電力，LinkSwitch-TN2 LNK3204D 高壓 Buck 轉換器芯片恰好滿足這一需求。它能直接將 340VDC 的高壓輸入降壓至 + 17V，一方面為 BridgeSwitch 芯片提供外部偏置（需時啟用），另一方面為 + 5V 線性穩壓器（MCP1804T）供電，進而為電流檢測放大器（AD8648ARUZ）提供穩定的 + 5V 電源。
這款芯片的優勢在于極簡的外圍電路設計 —— 文檔中的輔助電源電路僅需搭配電感、電容等少量元件即可實現高壓到低壓的高效轉換，不僅降低了系統元件數量與成本，還提升了輔助電源的可靠性。實測數據顯示，在外部供電模式下，逆變器效率相比自供電模式平均提升 1-2 個百分點，400W 負載時效率達 98.23%，印證了 LNK3204D 在供電效率上的貢獻。
二、逆變器核心技術表現：基于兩款芯片的性能突破

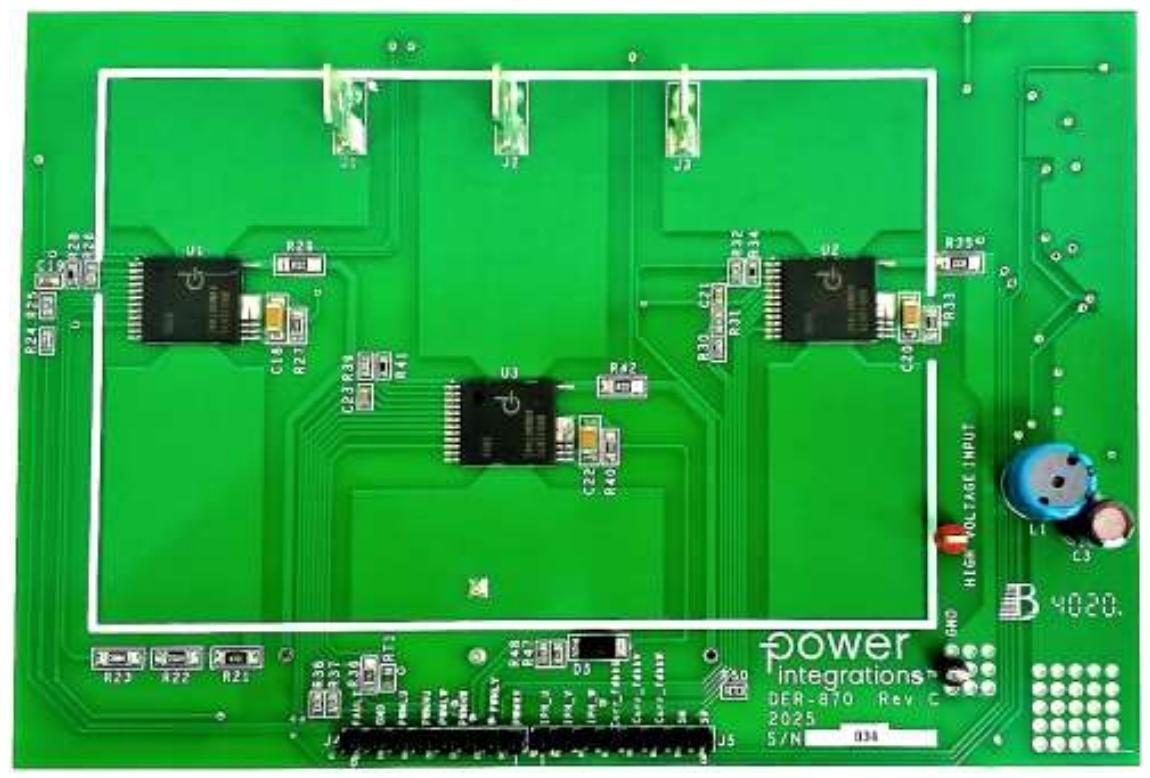

以 BRD1267C 與 LNK3204D 為核心設計的三相逆變器，在功率輸出、效率、熱性能等關鍵指標上均展現出優異表現，文檔中的實測數據為這些性能提供了有力支撐。
1. 功率輸出能力：精準匹配中功率 BLDC 驅動需求
逆變器持續輸出功率達 400W，電機相電流持續值穩定為 1.2ARMS，峰值輸出電流可達 4.1A，配合傳感器 less 磁場定向控制（FOC）與空間矢量調制（SVM）技術，電機轉速在 400W 輸出時可穩定達到 5000RPM。這一功率等級與轉速表現，恰好適配工業伺服電機、高端家電（如大型洗衣機、空調壓縮機）等中功率 BLDC 電機驅動場景。
從電流特性來看，在不同負載下，三相電流一致性極佳：100W 負載時，三相電流分別為 309mARMS、308mARMS、323mARMS，偏差小于 5%；400W 滿負載時，三相電流約 1.17-1.19ARMS，波動極小。這種穩定的電流輸出，得益于 BRD1267C 芯片的逐周期電流限制功能 —— 通過配置 44.2kΩ 的 RXL/RXH 電阻，芯片可精準將電流限制在 4.1APK，避免過載對電機與器件造成損壞，同時保障電流輸出的平穩性。
2. 效率表現：高集成芯片助力低損耗運行
逆變器的效率直接關系到能源消耗與運行成本，而 BRD1267C 與 LNK3204D 的組合在效率優化上表現突出。文檔中的實測數據顯示，在 340VDC 輸入、12kHz PWM 頻率下：
自供電模式：輸出功率從 42.38W（輕載）到 405.40W（接近滿載）區間內，效率范圍為 93.56%-97.92%，其中 400W 滿負載時效率達 97.88%，即使在輕載工況下，效率仍保持在 93% 以上，避免了傳統逆變器輕載效率大幅下降的問題；外部供電模式：借助 LNK3204D 提供的穩定外部偏置，效率進一步提升，400W 負載時效率達 98.23%，輕載 42W 時效率提升至 95.80%。
這種高效率表現，一方面源于 BRD1267C 集成的低損耗 FREDFET 與超軟快恢復二極管，減少了開關與導通損耗；另一方面，LNK3204D 構建的輔助電源轉換效率高，降低了輔助電路的功耗占比，兩者協同實現了全負載區間的高效運行。
3. 熱性能：芯片特性保障長期穩定散熱
在高功率運行場景下，器件溫度是影響逆變器壽命的關鍵因素。文檔通過熱性能測試，驗證了基于這兩款芯片的逆變器在散熱上的優勢：
測試條件：29℃平均環境溫度、5000RPM 電機轉速、12kHz PWM 頻率，逆變器板置于亞克力外殼內（模擬封閉工況）；溫度數據：100W 負載時，自供電模式下 BRD1267C 平均溫度 60℃，外部供電模式 49.1℃；400W 滿負載時，自供電模式平均溫度 91.9℃，外部供電模式 82.7℃。
BRD1267C 芯片的兩級過溫保護功能（熱警告與熱關斷）進一步保障了熱安全 —— 當芯片溫度達到警告閾值時，通過 FAULT BUS 引腳上報故障（故障標識 0000100）；若溫度持續升高至關斷閾值，芯片自動停止工作（故障標識 0001000），避免過熱損壞。而 LNK3204D 的低功耗特性，也減少了輔助電路的熱量產生，共同維持系統溫度在安全區間。
三、保護與可靠性設計：芯片功能構建全方位防護網
一款優質的逆變器不僅需要高性能，更需具備完善的保護機制。BRD1267C 與 LNK3204D 芯片的內置功能，為這款三相逆變器構建了從器件級到系統級的全方位防護網，文檔中的測試數據也驗證了這些保護功能的有效性。
1. BRD1267C：器件級與系統級保護的核心載體
BRD1267C 芯片集成了多重保護功能，覆蓋電流、電壓、溫度等關鍵維度：
過流保護（OCP）：通過 RXL/RXH 電阻配置（文檔中為 44.2kΩ），觸發閾值精準設定為 4.1APK。當電機堵轉或過載導致電流超限時，芯片在 100μs 內觸發保護（故障標識 0000010），快速切斷過大電流，避免 FREDFET 損壞。文檔中模擬電機堵轉測試顯示，100W、200W 負載下均能可靠觸發保護，無器件損壞；電壓保護：內置高壓總線監測電路，通過外部電阻（R21、R22、R23，總阻值 7MΩ）檢測輸入電壓，設定 4 個欠壓閾值（247V、212V、177V、142V）與 1 個過壓閾值（422VDC）。當電壓低于欠壓閾值或高于過壓閾值時，芯片停止開關動作并上報故障（如過壓時故障標識 0010000），待電壓恢復后重啟，保障系統在電壓波動時的安全；過溫保護：除了兩級器件過溫保護，芯片還支持外部熱敏電阻接入（文檔中為 RT1），實現系統級溫度監測，閾值設定為 90℃（故障標識 1100000）。當整機溫度過高時，及時上報故障，避免因環境溫度過高導致的系統失效。
2. 協同保護：兩款芯片與外圍電路的配合
LNK3204D 雖然主要承擔供電功能，但其穩定的輸出也為保護機制的正常運行提供保障 —— 它為電流檢測放大器提供的 + 17V 電源，確保放大器能精準采集電流信號，為 BRD1267C 的過流保護提供準確的電流數據支撐。同時，當系統發生電壓異常時，LNK3204D 的輸出電壓會保持穩定，避免輔助電路因電壓波動失效，確保保護信號的正常傳輸與處理。
文檔中 “單相斷開” 測試也驗證了保護機制的協同性：200W 負載下斷開一相繞組，BRD1267C 觸發高側過流保護（故障標識 0000001），同時 LNK3204D 維持輔助電源穩定，確保 MCU 能及時接收故障信號并做出響應；重新接線后，系統可快速恢復正常運行，無任何器件損壞。
