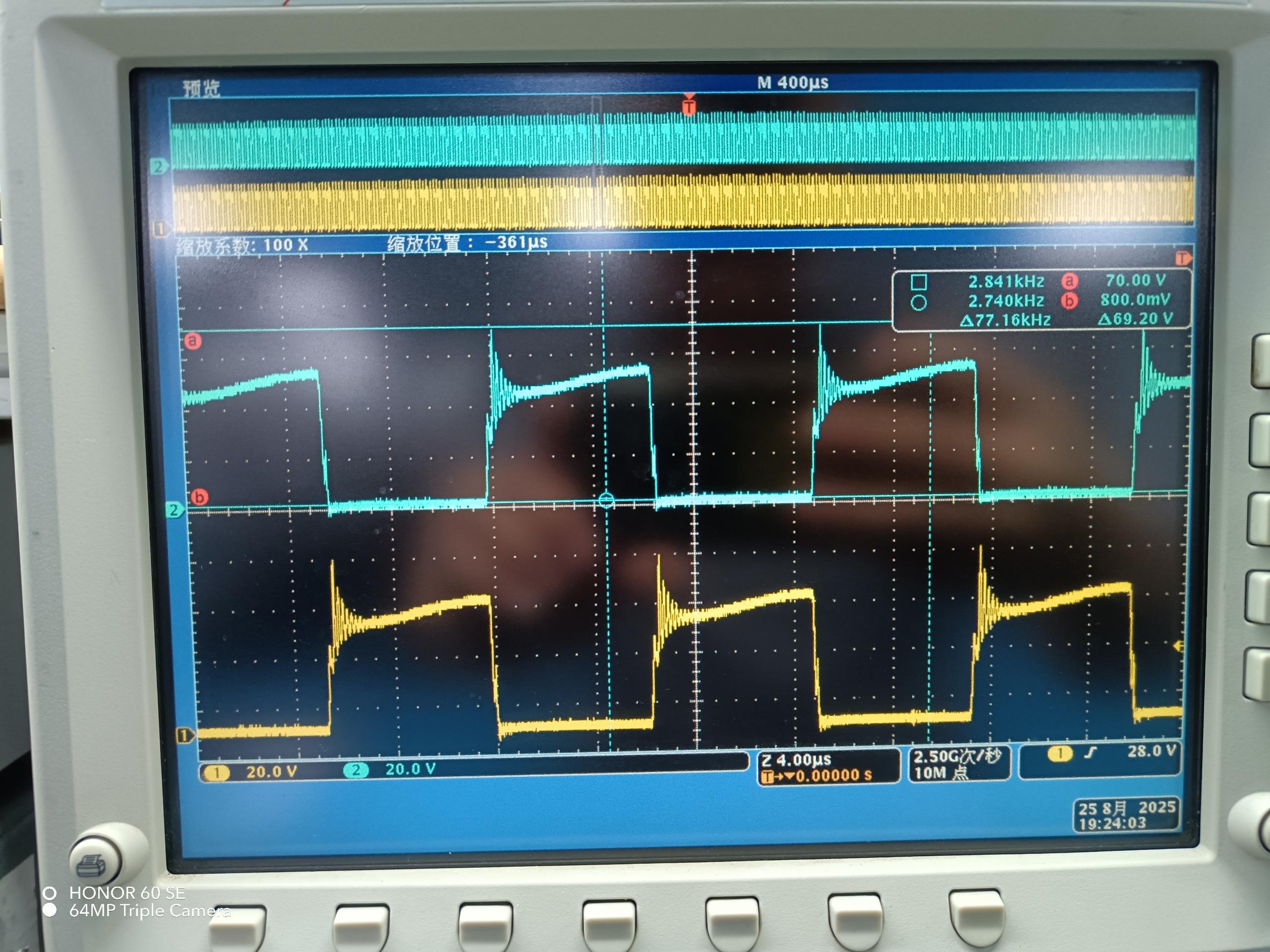

現正做一款3.6K/24V-110V的雙向LLC逆變器，變壓器采用PQ59，勵磁Lm=101uH,諧振Lr=16uH，工作頻率77KHz，匝比1:8，現逆變帶載時低壓側的VDS會出現振蕩現象，如圖，通過調整死區時間、工作頻率、低壓側與LLC同步整流的間隔時間，也只是影響低壓側的VDS峰值，但對VDS的振蕩作用不是很大，低壓側換MOS管和驅動電阻也沒什么作用，但通過測試諧振電感上電流可確定工作在ZVS和ZCS狀態，求助大神幫忙分析一下問題出在什么地方？變壓器參數是否合理？
