BridgeSwitch是PI設計的全橋配置單相逆變器驅動芯片。BridgeSwitch將兩個N溝道600 V額定功率FREDFET、門極驅動器和控制器集成到一個低剖面表面貼裝封裝IC中，具有超軟、快速恢復極管，非常適合于硬開關逆變器驅動。兩個驅動器完全自供電，消除了設計中對外部電源的需求。該電路能用于從直流輸入電壓驅動高電壓、單繞組單相無刷直流(BLDC)電機。

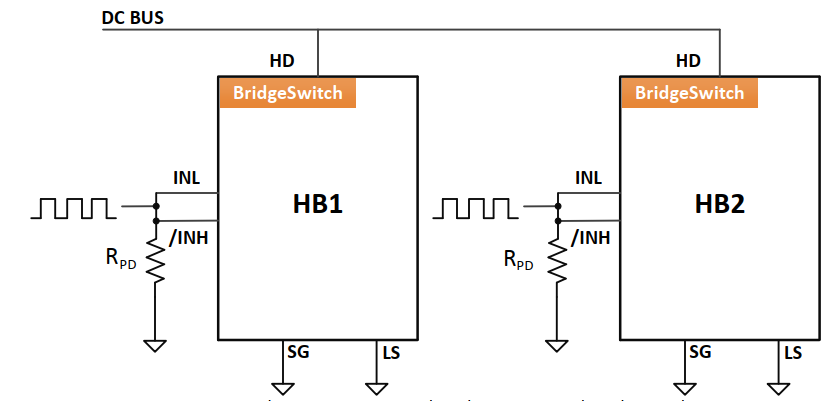

BridgeSwitchIc非常適合互補PWM信號操作，因?yàn)閮蓚€(gè)控制輸入具有相反極性。低側控制輸入INL為有效高電平，高側控制輸入/INH為有效低電平。這使得可以將兩個控制輸入連接起來，并使用單一的互補PWM信號來驅動它們。這種驅動方案的優點包括減少微控制器引腳數量以及簡化PCB布局。在互補PWM驅動模式下添加外部下拉電阻Rpp可防止意外噪聲引起的FREDFET開關。

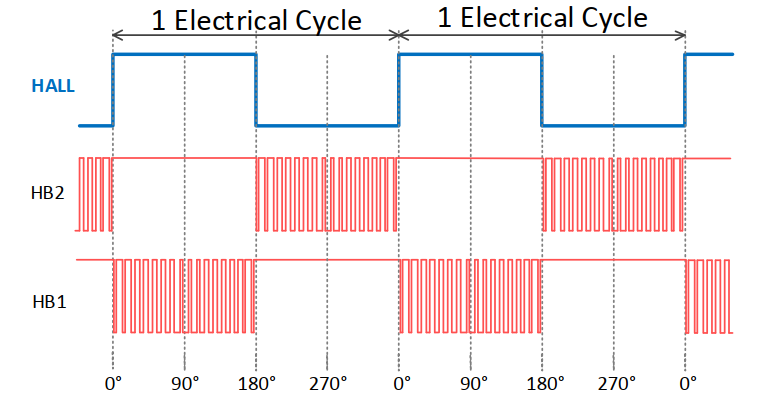

下圖是相應的互補PWM控制換流時序圖，其中每個對應的半橋INL和/INH輸入都受單一PWM信號驅動。
