01、前言
上一期我們討論了TVS管應用場景，工作原理，以及與穩壓管的區別，見下方鏈接。
本期我們討論一下TVS管的伏安特性曲線和關鍵性能參數，內容可能存在不準確或者表述不清晰，歡迎大家討論交流。
02、伏安特性曲線
TVS管按照內部PN結數量分兩種，雙向TVS和單向TVS，單向適用于直流電，雙向更適合用于交流電，雙向TVS是在單向TVS基礎上增加一個二極管，相當于兩個TVS管反向串聯，它們共用一個負極。
由下圖可以看出，單向TVS管的負極接信號端，正極接地，雙向TVS管，若Pin1接信號端，Pin2接地，則鉗位電壓為15V，若Pin2接信號端，Pin1接地，則鉗位電壓為24V。一般來說用于并聯壓敏電阻兩端，保護120V輸入電路的話，200V雙向TVS管夠用，常常因為誤接220V/277V炸壞120V產品。

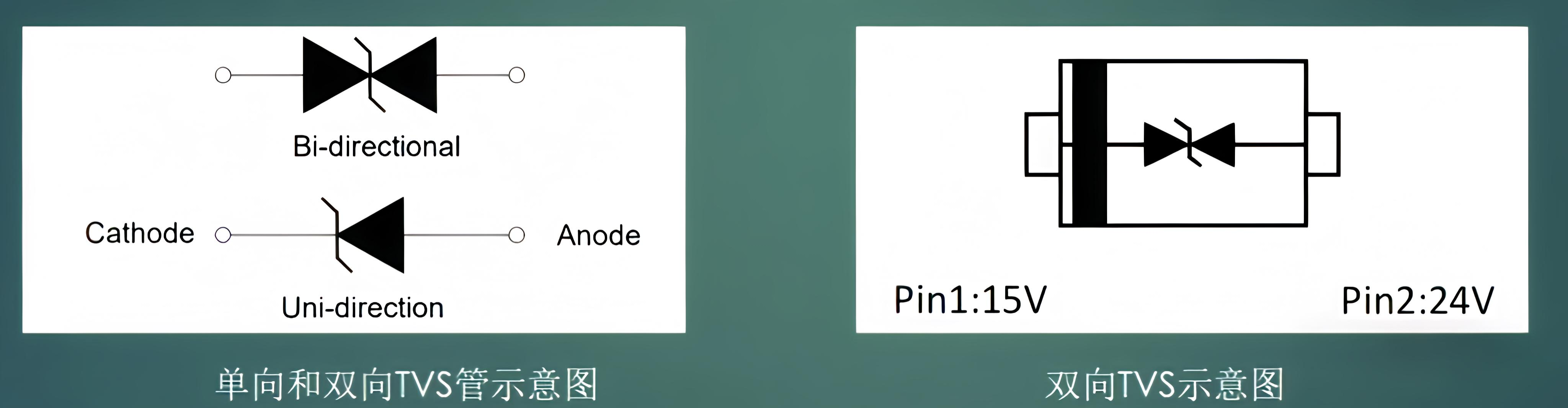

圖1 單向和雙向TVS管區別
TVS管也是屬于二極管的一類，同樣也會有屬于它的伏安特性曲線，單向和雙向曲線如下圖2和圖3。
由于雙向管是對稱的，所以我們分析的時候關注一邊即可。
第一象限內，就是跟普通二極管沒有區別，由于TVS管工作在反向擊穿區，此時是工作在反向截止?fàn)顟B(tài)，不影響后級被保護電路正常工作狀態。正向浪涌電壓VF比較大，超過VF時，才有可能達到正向浪涌電流。
第三象限內，當施加的反向截止電壓沒有超過最大截止電壓VRWM時，屬于正常工作電壓范圍，此時流經TVS管的電流很小，該電流成為漏電流或者待機電流。
當瞬態電壓高于最大反向截止電壓并達到雪崩擊穿電壓VBR時，此時TVS管開始擊穿，從高阻抗的待機狀態開始向低阻抗的鉗位狀態轉變，此時擊穿電壓VBR對應的電流IT是脈沖直流試驗電流，也就是擊穿電流。
當瞬態電壓高到鉗位電壓VC時，此時TVS處于完全雪崩擊穿狀態，TVS管兩端電壓基本不變，流過的電流從擊穿電流IT迅速增大到峰值脈沖IPP，根據功率P=UI，電壓不變，電流增大，功率變大，這就意味著瞬態電壓轉變成大電流泄放，用于消耗在瞬態功率，從而實現了吸收瞬態過電壓+電壓鉗位的功能。
當脈沖電流按指數衰減，TVS兩級間的電壓也不斷下降，最后恢復到高阻抗的待機狀態。
這是TVS抑制可能出現的浪涌脈沖干擾，保護電路的過程。
03、關鍵性能參數

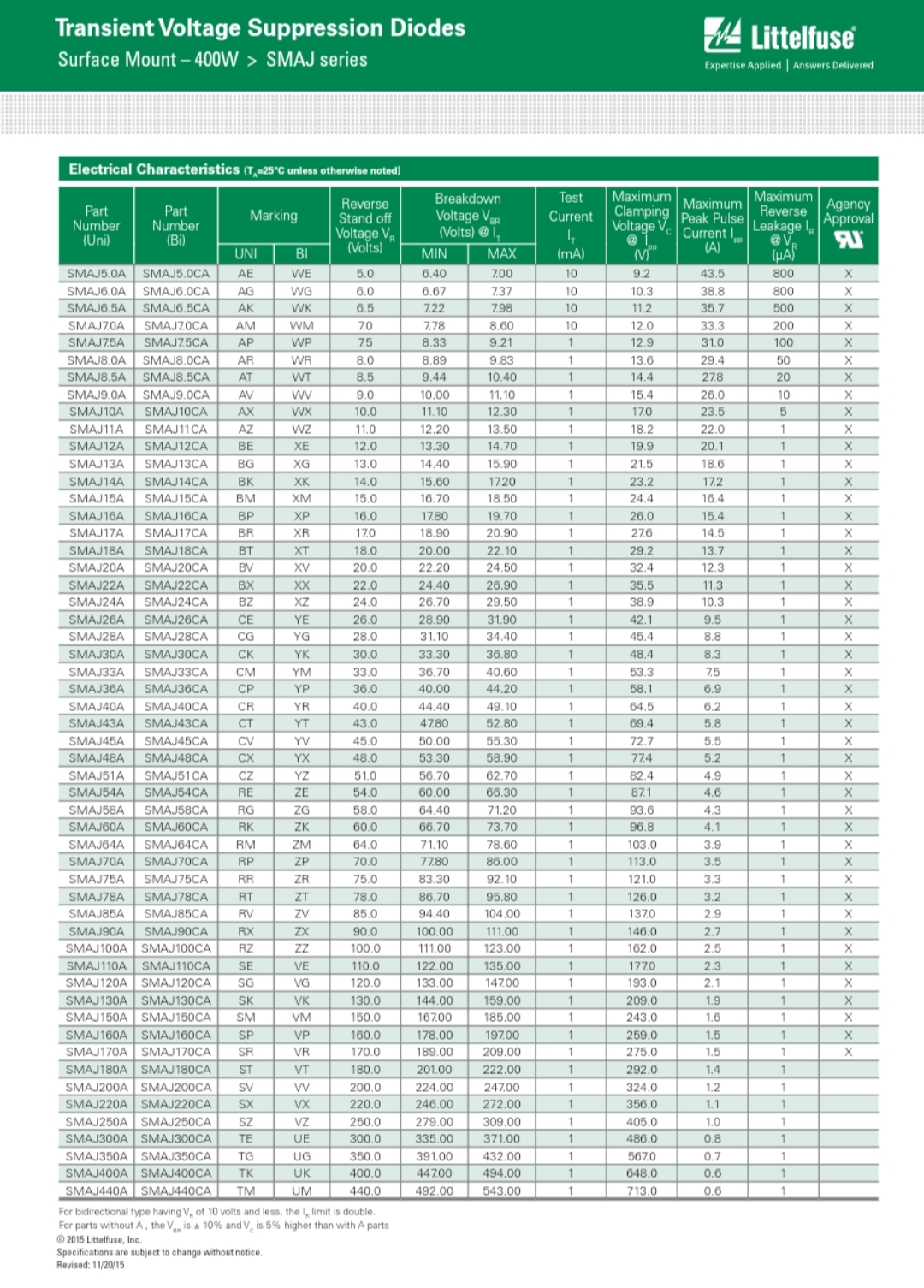

圖4 力特SMAJ 400W TVS
根據力特的TVS規格書，我們知道有以下關鍵參數。
3.1 Reverse Stand-off Voltage VRWM(V)
VRWM：反向截止電壓。它是正常不導通的工作電壓，也就是說此時施加在TVS兩端電壓不會引起TVS管動作。它是最大的直流電壓或交流電壓。
3.2 Max Reverse Leakage @RWM IR(uA)
IR：最大反向漏電流，待機電流。根據伏安特性曲線可知，這點電流是在VRWM下測得，當施加在TVS管兩端電壓減小時，漏電流也會減小，并且IR會受到溫度的影響。

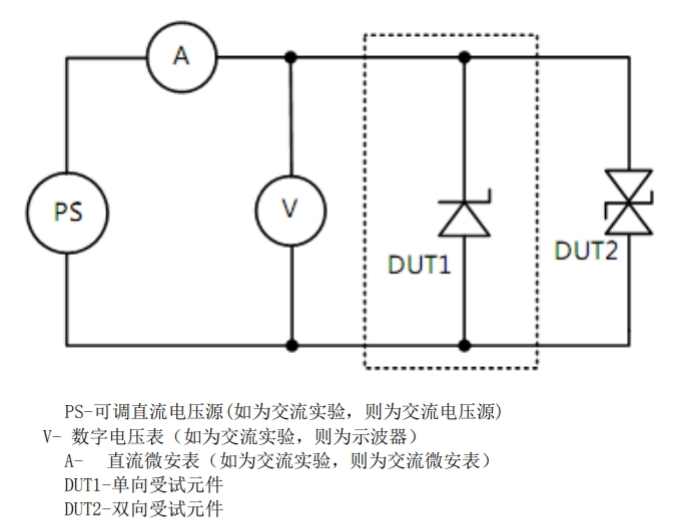

如何測試VRWM和IR？測試方法利用的是歐姆定律，一臺可調直流源，一臺電壓表，一臺微安表，1pcs單向TVS和雙向TVS，搭建如下圖所示，電壓表測VRWM，微安表測IR。
在查閱君耀電子產品手冊發現，對于同功率和同電壓的TVS，在VRWM≤10V 時，雙向TVS漏電流是單向TVS漏電流的 2 倍。
如果是做低功耗產品時，對漏電流要求高(P=I²R，電流增大，功耗變大)，那需要謹慎選擇TVS管。
3.3 Breakdown Voltage @IT VBR(V)
VBR：擊穿電壓，TVS開始導通的閾值電壓。根據伏安特性曲線，在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓。
從力特規格書可以看出，對于VRWM@7V以下的TVS，測試電流IT是10mA，7V以上則是1mA，這就意味著如果超低功耗產品選用低壓TVS，漏電流會更大。

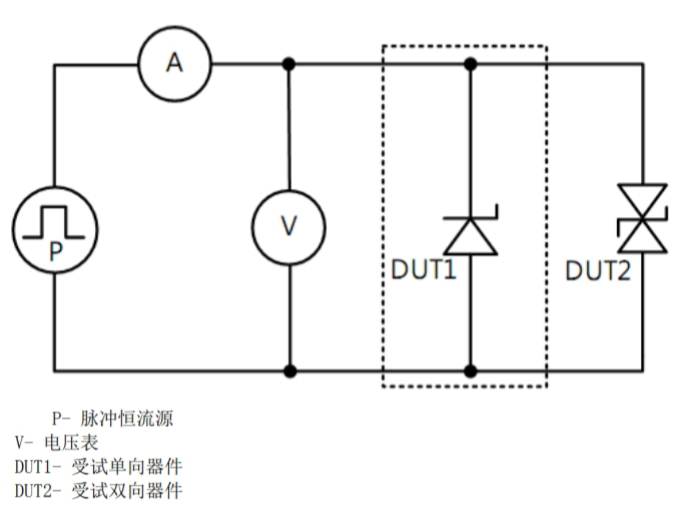

測試電路如下圖所示。除了一臺脈沖恒流源與測試VRWM&IR的可調直流源不一樣以外，其余都是一樣配置。
TVS器件廠在測量擊穿電壓VBR時，存在最小和最大的差異，所以VBR落在VBR min和VBR max之間視為合格品，偏差在±5%左右。
3.4 Maximum Clamping Voltage @IPP Vc(V)
VC：最大鉗位電壓。施加規定波形的峰值脈沖電流IPP時，TVS兩端測得的峰值電壓，即有浪涌時的限制電壓。根據伏安特性曲線可知，當TVS經受瞬態過電壓時，在擊穿電壓VBR上升到鉗位VC后，電壓就維持在VC不變，這就實現了電壓鉗位的作用。但是這個鉗位電壓不能高于后級被保護電路電壓，意味著雖然鉗位住了電壓，但是超過后級能承受的電壓就相當于后級電路并沒有被保護，違背了初心，可見，電路設計是一個權衡利弊的事。
3.5 Peak pulse current IPP(A)
IPP： 峰值脈沖電流。指給定脈沖波形@10/1000us的峰值，TVS允許流過的最大浪涌電流。

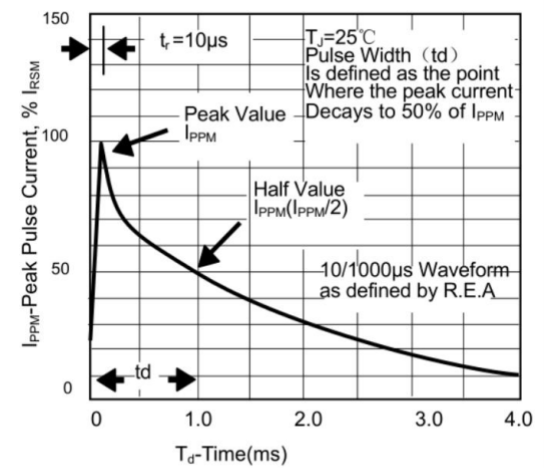

IPP和VC代表在電路中的抗浪涌能力，一個耐脈沖電流沖擊能力，一個鉗位特性。下圖是10/100us的電流波形。
下圖是測量VC和IPP的電路。根據S1和S2的開關，實現示波器測量DUT電壓和電流。
3.6 結電容
TVS管內部PN結的固有結電容，由器件結構和工藝決定，對應高頻信號很關鍵，結電容大會影響高速信號的衰減，所以對于高頻電路來說需要選用低結電容TVS(一般pf級)，或者串聯TVS(串聯后總電容減小)。
結電容是PN反向偏置產生的寄生電容，大小和PN結面積、摻雜濃度和施加電壓有關。
測量時通常選用頻率1MHz，0V偏置電壓下測量。
功率越大的TVS，結面積越大，結電容也越大。
結電容隨反向電壓增加而減小，擊穿時達到最小值。
分立式TVS結電容較高，表貼式（SMD）可能更低。
