01、前言
本期分享的是一款LED驅動電源功率失控異常分析現象分析及解決辦法。
02、問題現象描述
對于開關電源來說，LED驅動電源屬于比較小眾開關電源，我們常見的充電器適配器大多數情況下是恒壓源，LED驅動電源屬于恒流源，我們通常與客戶溝通的是輸入功率，而且一般用功率計觀察輸入功率。
我們測試完成后換個電源準備裝燈做可靠性試驗，原先的電源由于測試電解電容的紋波電流，所有的電解電容引腳加了飛線，不想再還原回去了。剛好有個新的電源，我們替換了一下，接上燈頭進行觀察功率準備做可靠性試驗。
通?？煽啃詼y試是最高檔最高色溫測試，最高檔意味著最大功率進行實驗，發熱更多，溫升測試亦是如此，最高色溫測試是由于色溫越高，對塑料的老化程度更快。
我們撥到高檔功率，上電觀察功率是否正確，沒想到的是本該顯示58W但是只顯示中檔功率45W，我們撥檔功率開關，發現并不能實現調功率，然后又調調色溫開關，發現色溫開關可以實現色溫變化，當我們撥到2700K暖色溫時候，發現功率突然達到58W了，撥到5000K色溫，發現功率又變回來了，電源出問題了，功率開關還是色溫開關失控了？
03、問題原因分析
3.1 目測分析
遇到LED開關電源有問題了，分兩部分進行分析，電源+負載（燈頭），所以出現問題要么電源有問題，要么燈頭有問題。
我們把之前的電源連接到燈頭上，發現功率正常，色溫正常，說明燈頭沒問題對吧。
我們繼續分析功率失控的電源，首先對比好電源和壞電源差異，通過目測發現π型濾波的薄膜電容沒有焊接，一顆50V 100nF的MLCC斷裂失效，但是這是問題所在嗎？并不是，π型濾波電容是用于EMI測試的，少了也不影響，MLCC大概率是IC引腳濾波的，也不會影響功率，但是為了保證可靠性測試樣品完整性，還是換上去了。
3.2 原理圖分析
隨后我們繼續分析，打開原理圖看到調功率采用的是電阻調功率的方式，原理是控制小板上帶有功率開關，以及調功率的電阻，通過撥碼實現CS電阻并聯功率電阻，不同的電阻對應不同的功率。
我們是低檔懸空，不接入功率電阻，只有CS電阻，中檔和高檔開關分別撥到對應檔位后調功率電阻就和CS電阻進行并聯，當功率電阻R1遠大于CS電阻R2時，分母R1+R2≈R1，因此
所以可見兩個電阻并聯，總并聯后阻值近似等于小電阻CS電阻阻值。
這樣就實現了撥檔開關接入不同電阻實現功率變化。

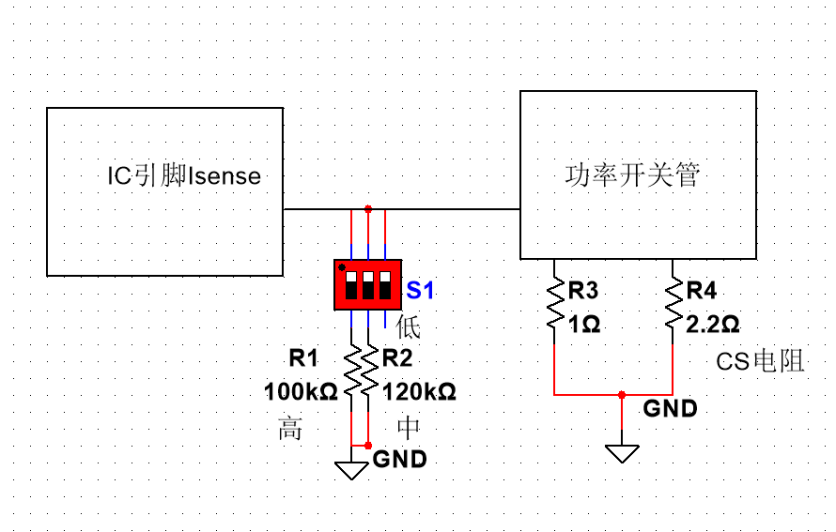

原理圖框圖如下。
功率由功率開關控制，猜測是否是功率開關的電阻連錫，導致功率異常，之前有一次是由于開關連錫導致色溫不變化，于是這次先排查開關是否連錫，對比一下好的電源，有一部分連錫了，但是用萬用表蜂鳴檔測試一下好的電源，發現本來就是連一塊的，那沒問題啊，電阻也沒有燒壞，說明功率異常跟功率電阻沒有關系。色溫開關對應的電阻也是很正常，與好電源一樣，沒有問題。
3.3 回歸異常電源
我發現連接燈頭的連接線兩個是不一樣的，對比了一下連接的位置。
正常情況下，連線方式如下。
LED+：黃線（電源輸出）-紅線LED+（燈頭部分）
LED負極WW（暖色色溫-電源輸出）：黑線-黑線
LED負極CW（冷色色溫-電源輸出）：白線-白線
應急線EM+灰色-灰線（燈頭部分）

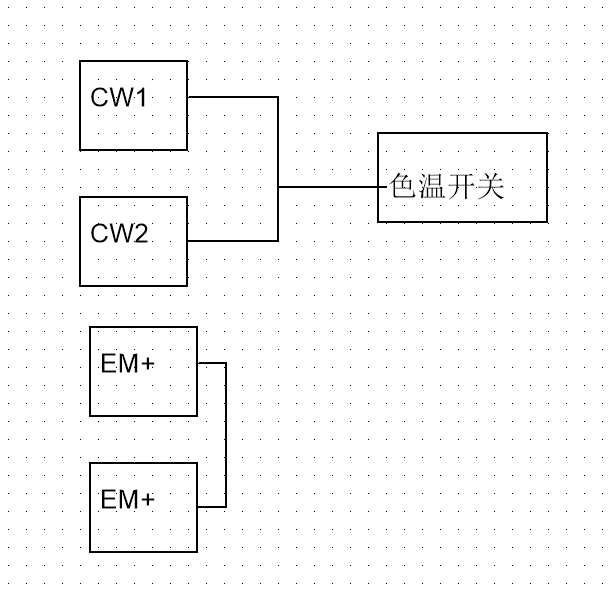

從原理圖和實物來看，CW有CW1和CW2，所以PCB也有兩個焊盤對應CW1和CW2，實物上，對應CW的線結果接到了EM上面，所以看到冷色色溫對應的功率不會變化，暖色色溫檔位功率是對的。大概率是由于PCB絲印摻和在一塊，焊線的人沒有看清，沒看清對應的孔就焊接上去了，導致功率異常。
04、問題解決方案
拆除EM+上的線焊接到CW1上，重新上電，功率恢復正常。
05、總結
焊接的時候注意焊線要對應的孔，PCB絲印布局要放的明顯一點，這樣防呆設計可以讓焊接的人很輕松焊接好對應顏色的線，可以減小很多工作量。
