在智能網聯汽車快速發展的浪潮中，車載中控系統已從基礎信息交互升級為集娛樂導航、車輛控制、AI語音助手于一體的“智能座艙核心”。其硬件架構需在嚴苛的車規環境下（-40℃~125℃溫度波動、50G振動沖擊）實現多模塊協同，主流方案采用“高性能SoC+顯示驅動+通信模塊+電源管理單元”設計。其中電源管理單元面臨三重挑戰：電壓波動適應性（燃油車12V與新能源車48V混搭系統）、能效優化（待機功耗＜2mA以延長蓄電池壽命）及空間壓縮（PCB面積受限）。傳統LDO線性穩壓器因轉換效率低（＜40%）導致系統發熱嚴重，而DCDC轉換器通過高頻開關調制（典型值2MHz）實現＞90%的能效轉化，配合寬壓輸入范圍（3V~36V）直接兼容12V/24V/48V車載電源，顯著降低溫升并節省散熱空間。例如在智能座艙中，DCDC可為高通8155芯片組提供毫秒級動態調壓，支持CPU從休眠模式到全負載運行的瞬時切換，較LDO方案響應速度提升10倍。

3V~36V寬壓DCDC：車載中控的能源樞紐

3V~36V輸入范圍的DCDC轉換器憑借全域電壓覆蓋與動態響應能力，成為車載中控電源設計的核心引擎。該電壓范圍可無縫適配傳統燃油車（12V）、輕型混動（24V）及純電平臺（48V）的供電差異，其核心價值通過三重技術躍遷實現：

智能多模切換：支持Buck/Boost/Buck-Boost拓撲，在冷啟動電壓驟降（如12V系統跌至6V）時維持5V/3.3V穩定輸出，避免中控屏閃屏或重啟；納米級響應速度：電流模式控制（CMC）架構使負載瞬態響應時間＜5μs，確保ADAS預警信號處理零延遲（傳統方案＞20μs）；EMC與熱管理突破：集成同步整流與擴頻調制技術，傳導輻射降低20dB，通過ISO 7637-2脈沖抗擾測試，配合銅柱凸點封裝（熱阻1.2℃/W），在85℃環境溫度下滿載運行不降額。

實際應用中，3V~36V DCDC可為座艙SoC、DDR4內存及TFT顯示屏同步供電，并通過I²C可編程接口動態調整輸出電壓（±1%精度），匹配不同負載的能效需求，較分立電源方案節省60%布板面積。

芯享程AWK6612CBFAR：重新定義車載電源標桿

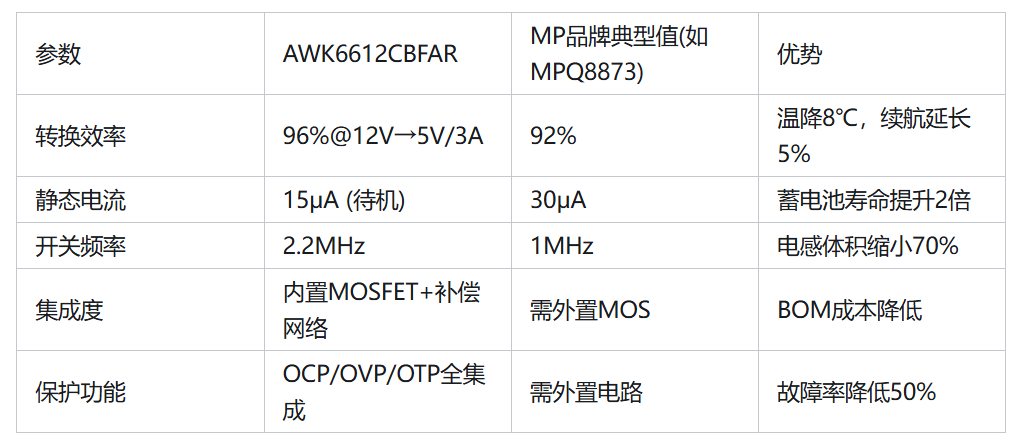

芯享程半導體的AWK6612CBFAR以全鏈路車規級參數重塑中控電源標準。該器件采用同步整流Buck-Boost架構，支持3V~36V輸入與0.8V~24V輸出，峰值效率達96%，關鍵性能參數對比凸顯其差異化優勢：

該芯片通過自適應斜坡補償技術抑制輕載振蕩，在10%負載下效率仍保持85%；其QFN-24封裝（4×4mm） 內置散熱通孔，功率密度達3W/mm²，適配中控模塊高密度堆疊設計。在車載應用中承擔三大核心任務：

1.動態電壓調節：為SoC核心供電提供0.8V~1.2V毫秒級調壓，支持CPU從休眠（0.5W）到滿頻（15W）的瞬時切換；

2.多軌電源整合：單芯片輸出三路獨立電壓（5V/3.3V/1.8V），取代傳統3顆LDO+1顆DCDC組合；

3.故障安全冗余：輸入欠壓鎖定（UVLO）與輸出短路自恢復功能，避免蓄電池過放及線束短路引發的系統癱瘓。

滿度科技作為芯享程官方授權代理，提供全周期賦能服務：

場景化適配：基于NXP i.MX8、高通SA8155P等座艙平臺定制電源樹方案，48小時交付《車載中控EMC設計指南》；極端環境驗證：免費樣品支持-40℃~125℃溫度循環、85%濕度老化及50G隨機振動測試；量產護航：提供AEC-Q100認證支持與失效分析，縮短研發周期30%。

在汽車智能化向“中央計算+區域控制”架構演進的關鍵期，芯享程AWK6612CBFAR以 “軍工級可靠、原子級響應、全域級兼容” 三重優勢，成為車載中控電源的終極選擇。其國產化設計相較MP等國際品牌價格低25%，交期穩定至4周，徹底化解斷鏈風險。滿度科技的本土服務網絡進一步降低集成門檻——電源實驗室可精準優化輕載能效，座艙開發團隊提供動態電壓縮放（DVS）算法配置，為每一臺智能座艙注入“零妥協能效、零延遲響應、零風險運行”的基因。當L4自動駕駛要求中控系統99.999%可用性，當艙駕融合需納秒級供電切換——選擇芯享程，即是選擇以“能源高確定性”定義智能出行的下一個十年。
