惠海小煒升壓型恒流攝影燈調光無頻閃驅動芯片H6911方案 10A大電流3.7V5V12V升9V12V24V36V48V

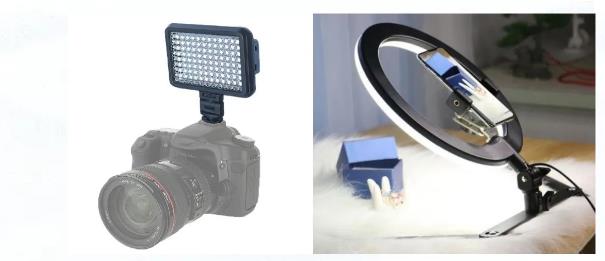

攝影補光燈是近幾年才開始流行的攝影輔助神器，使用補光燈拍攝容易達到較佳的效果。因?yàn)樗奶攸c(diǎn)是操作簡單，輸出穩定，色溫可調，方便攜帶，在公眾空間對他人的干擾較低，且體積較小、成本較低、便于遠程控制、操作直觀、方便立即檢驗打光效果。

針對市場空白和廣大客戶的述求，為此惠海半導體研制出針對攝影補光燈調光無頻閃方案【DC-DC升壓型恒流調光無頻閃芯片H6911】

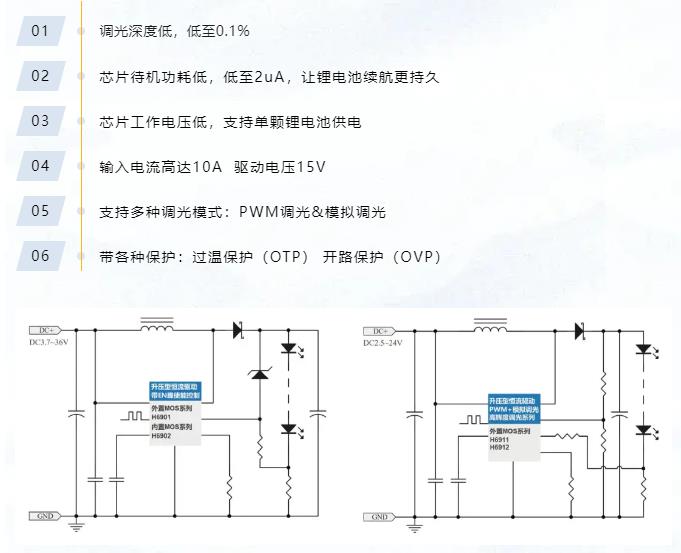

■H69XX系列主打中高端定位，在市場上廣受好評。主要追求更低的功耗，更好的性能，既補足了升壓恒流芯片的市場空缺，    又進一步優化提升了客戶體驗。優勢特點：調光無頻閃，調光頻率1K即可調光無頻閃，且不產生響聲。輸入支持單個鋰電池，待機功耗低，讓鋰電池應用續航能力更強。

H69XX系列外圍元器件簡單，系統應用靈活，轉換效率高，系統體積小，內置過溫保護、過流保護等全套可靠性保護電路，同時兼容PWM+模擬調光方式，實現智能驅動LED。H6911是一顆非同步升壓 LED 驅動 IC，控制外部開關 NMOS，輸入低啟動電壓 2.8V，工作電壓5V，VFB反饋電壓 0.25V，反饋電壓低，取樣電阻功率損耗也降低，整體轉換效率提升。       H6911軟啟動時間透過外部電容調整，LED 開路保護透過外部電阻調整，LED 短路保護透過 SC 控制NMOS；調光控制 DIM Pin，DIM 內部有濾波器，可以實現線性與數位調光；輸入透過分壓電阻接到 EN pin，可以控制 H6911 啟動與關閉電壓準位；有過電流保護，避免開關 NMOS 電流過大造成損壞；內置過熱保護功能。

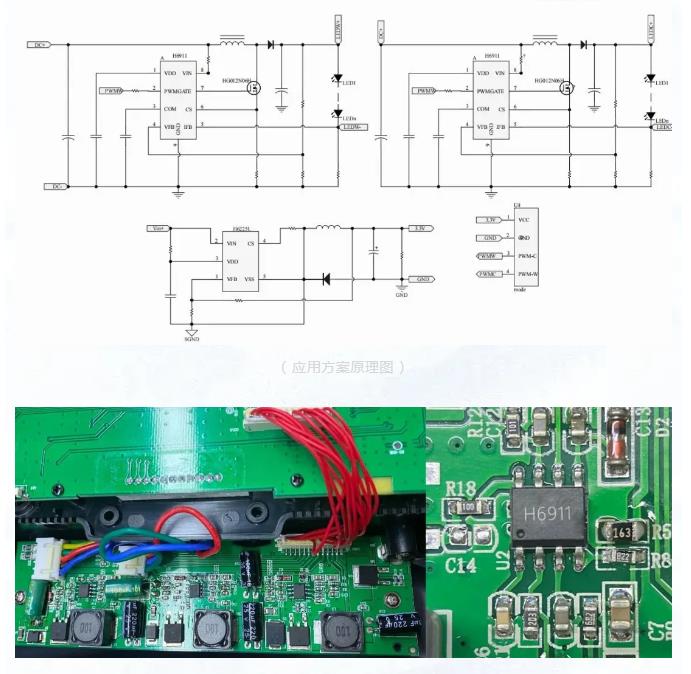

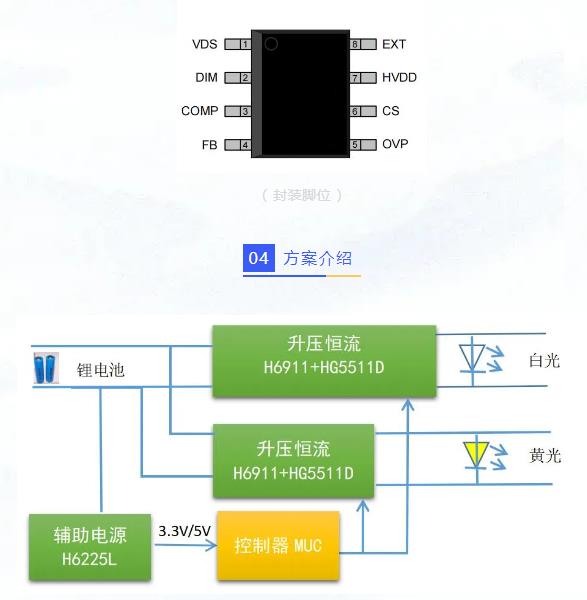

根據需求可配套我司的MOS管：HG5511D HG1033D HG3019D HC1019D（惠海半導體30V60V100V150V系列高性能MOS管有：低內阻、低開啟、低結電容等優勢，適用于加濕器、霧化器、美容儀、藍牙音箱、電弧打火機、車燈、舞臺燈、燈帶調光燈應用。）在攝相機補光燈應用上，可以配上我司的H6225L做降壓給控制器使用。讓專業人士對燈光有更多的選擇。（H6225L主要應用寫MCU/單片機/模塊供電，高耐壓，小封裝）調光曲線：

H6911的PWM調光效果可以達到0.1%的效果，遠遠大于同行業的。滿足市場補光燈的需求。
