H6922是一款專為功放IC設計的兼容性驅動芯片，支持TI、ST、耐福、至盛等主流廠商的Class-D及數字功放模塊。其輸入電壓范圍覆蓋5V至36V，內置自適應電平調節與多協議接口，可自動匹配不同功放IC的信號電平與通信協議，顯著簡化外圍電路設計。
通過優化驅動時序與抗干擾設計，H6922在車載音頻系統、專業音響設備及高保真家庭影院等場景中，能夠穩定適配各類功放方案，降低系統調試復雜度，確保信號傳輸一致性，助力實現高效、可靠的音頻系統集成。
一、功放IC和升壓IC的作用1、功放芯片的作用音頻功率放大器（簡稱音頻功放）是擴聲系統的核心器件，負責將音源或前級輸出的弱信號放大并驅動音箱發聲。
其技術路徑主要分為模擬功放與數字功放兩類：傳統模擬功放（如A類、AB類、B類、G類）通過調節導通角實現信號放大，導通角越大，保真效果越好，但伴隨較高的直流功耗與效率損失；而數字功放（D類）采用脈沖調制技術，具備失真小、噪聲低、動態范圍廣等特性，尤其在音質解析力、低頻控制力及背景純凈度上表現突出，兼顧高保真與低能耗優勢。目前音頻功放芯片主要面向消費電子領域，廣泛應用于智能音箱、電視、投影儀、便攜影音設備（如MP3、MP4、DVD）以及智能手機等場景，推動高集成度與高性能音頻方案的持續普及。
2、升壓芯片（H6922）的作用升壓芯片是一種DC-DC電源管理器件，通過開關元件、電感及電容的協同工作，將輸入的低電壓轉換為更高的輸出電壓。其利用電感在開關斷開時產生的反向電動勢疊加至輸入電壓實現升壓，例如：可將15V輸入穩定提升至60V輸出，并支持寬輸入范圍（5V-24V），適應電池波動或復雜供電環境。

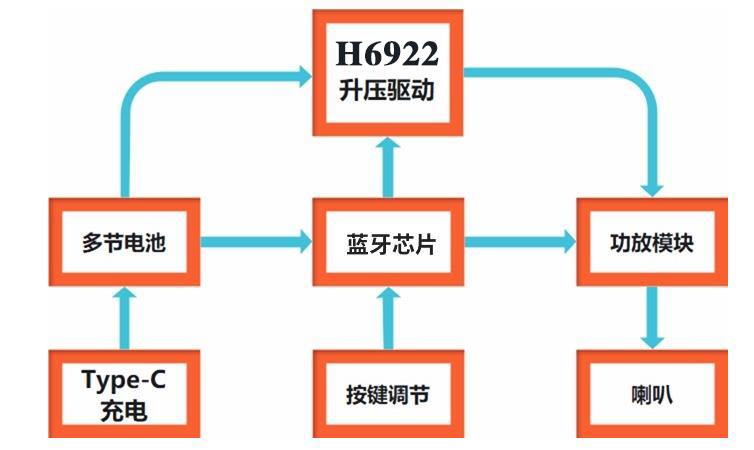

H6922升壓芯片在音箱應用中的作用：
音箱放電內置H6922升壓芯片進行電池升壓給功放供電，將電源電壓升高到功放芯片所需的電壓，以提供足夠的功率輸出。
H6922搭配合適的MOS管可以實現100W-300W的大功率，適用于大功率的音箱。
對于大功率的用電器而言，H6922外置MOS可以完美的解決大功率問題，外置MOS可以承擔更大的電流，整個電路的效率相對來說會更高，H6922的運用范圍更廣適配性更高，并且可以完美的升壓穩壓。
更加適用于便攜式高保真音箱、戶外演出設備及車載音響等對供電品質與能效要求嚴苛的場景。

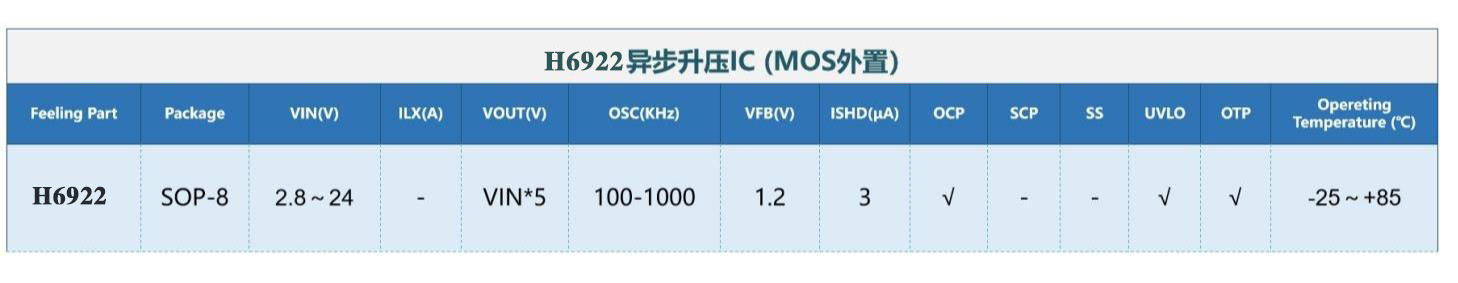

H6922的參數速覽：
二、H6922搭配功放IC的典型應用案例1、① 功放需求：支持寬輸入電壓（8V-26V），輸出功率可達60W（24V供電）
② H6922配合：將12V鋰電池升壓至24V，為供電，滿足其高功率輸出
需求。
③ 優勢：
提升動態范圍與低頻響應，減少因電壓不足導致的音質壓縮。通過軟啟動和過流保護機制，保障升壓過程穩定，降低對功放的沖擊。
2、H6922① 功放需求：需24V供電，支持雙路30W輸出（2.1聲道）。
② H6922配合：通過H6922將12V鉛酸電池升壓至24V，適配功放芯片的高壓需
求。
③ 優勢：
解決便攜音箱因電池電壓不足無法支持高保真輸出的問題。低紋波輸出（<100mV）減少電源噪聲干擾，優化音質純凈度。NTP(韓國耐福)功放IC其他參考型號:
② H6922配合：在電池電壓不足時（如低溫環境），通過H6922將電壓提升至14V，確保功放穩定工作.。
③ 優勢：
提動態補償電壓跌落，減少大動態音頻下的失真問題。低EMI設計降低對車載電子設備的干擾
