引言

在 12V、24V、48V 電源系統應用中，高效穩定的降壓方案始終是設計重點。今天為大家介紹 IU5531E 異步降壓 DC-DC 轉換器，專為 48V 輸入場景打造，4A 輸出能力可滿足多種中功率設備供電需求，最高能耐受 50V 拋負載脈沖，穩定性遠超期待。

IU5531E 采用集成型高側 MOSFET 設計，輸入電壓范圍覆蓋 4.5V-48V，適配多類電源系統。其支持 100KHz-2MHz 可調開關頻率，既能通過優化頻率提升轉換效率，也能根據需求匹配外部組件尺寸，靈活度拉滿。輕負載條件下，脈沖跳躍模式可將電源電流降至 180μA；當啟用引腳拉低進入關斷狀態時，電源電流僅需 4μA，功耗控制達到行業優秀水平。

此外，這款轉換器內置豐富保護功能，頻率折返和熱關斷功能能在過載時保護內外組件，欠壓閉鎖、過溫保護等設計進一步提升可靠性。它采用纖小的 ESOP8 封裝，額定工作溫度范圍為 - 40℃至 85℃，能適應復雜工況，且外圍電路設計簡潔，搭配自舉電容等組件即可穩定運行，適用于各類依賴 48V 電源的工業設備、通信設備等場景。

若你的應用場景對功率或輸入輸出參數有其他要求，可關注后續針對不同功率段 DC-DC 轉換器的專項介紹，獲取更貼合需求的方案。

一IU5531E的特性

4.5V 至48V輸入電壓范

圍具有內部斜坡補償?shù)碾娏髂Ｊ娇刂?/p>

與外部時鐘的同步能力

100KHz至2MHz的可調頻率

內部軟啟動

輕負載條件下使用脈沖跳躍實現的高效率

+2%反饋基準電壓

4μA關斷電源電流

180μA靜態工作電流

過溫和頻率折返保護

逐周期電流限制和熱關斷

可調欠壓閉鎖(UVLO)

二IU5531的應用信息

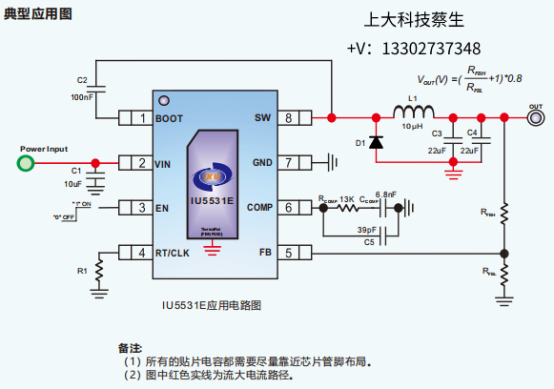

1典型應用圖

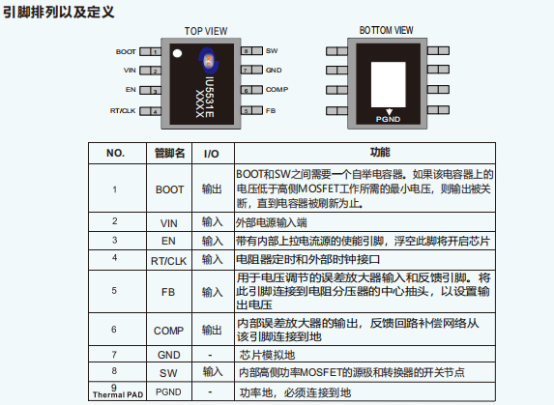

2引腳排列及定義

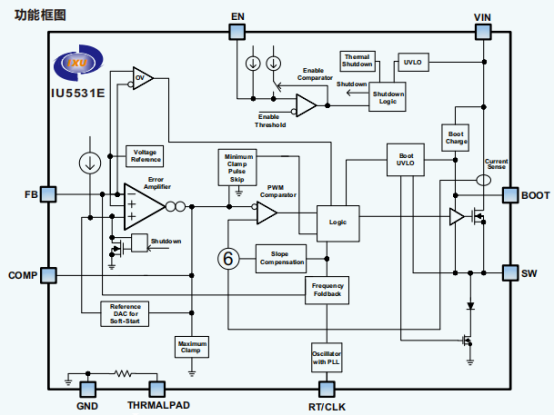

3功能框圖
