不知大家對BOOST變換器的啟動問題有什么高見?

不知大家對BOOST變換器的啟動問題有什么高見?
BOOST變換器剛啟動,輸出電壓還沒有建立,此時如何抑制沖擊電流?
好象對于電流源型的變換器都有啟動沖擊電流很大的問題,通常是把儲能感設計成反激型式.
不知哪位高手能解釋一下工作原理!小弟在此先謝了!

全部回復(10)

只看樓主

正序查看

倒序查看

gwwater

LV.6

2004-01-15 15:35

什么叫電流源型變換器
???

回復

hoverlee

LV.2

2004-01-16 11:07

@gwwater

什么叫電流源型變換器???

是這樣的!
電流源型變換器是輸入電流連續(xù),可以做為電流源處理,通常是BOOST或BOOST加隔離變壓器構成!

回復

zero_lee

LV.5

2004-01-19 15:49

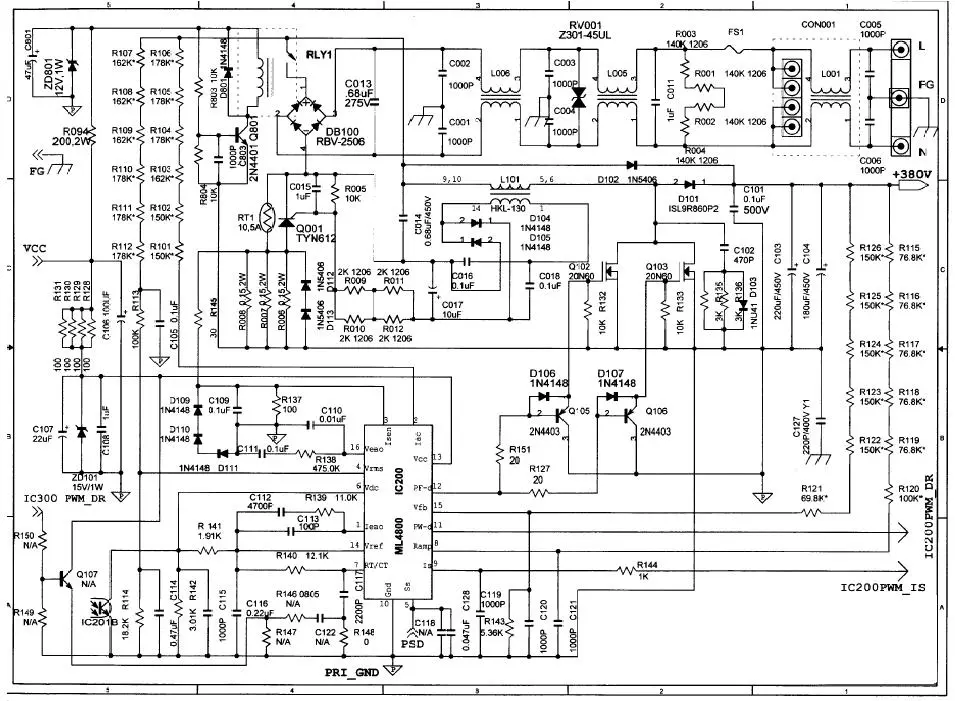

給大家傳一個DELL服務器電源的電路圖,並請注意D102、Q001、RT1的應用

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1074499223.jpg');}" onmousewheel="return imgzoom(this);">

回復

szrg

LV.7

2004-01-19 16:51

我也為此問題困惑
我也為此問題困惑呀

回復

jacki_wang

LV.11

2004-01-19 18:56

@zero_lee

給大家傳一個DELL服務器電源的電路圖,並請注意D102、Q001、RT1的應用[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1074499223.jpg');}"onmousewheel="returnimgzoom(this);">

D102是為了防止L101在開機瞬間飽和的.
RT1和Q001也很常見.

回復

wolong

LV.2

2004-01-20 01:08

@szrg

我也為此問題困惑我也為此問題困惑呀

Boost turning-on process
D102 is to pre-charge the boost output cap before boost circuti turning-on.

RT1 is to limit the inrush current.

Q001 is turned-on after boost circuit starts to work and it will short RT1 so that there is less power loss because Q001 is a SCR.

回復

zero_lee

LV.5

2004-01-20 09:01

@jacki_wang

D102是為了防止L101在開機瞬間飽和的.RT1和Q001也很常見.

這個架構我覺得可以防止電流過沖
放完電的電容在充電瞬間電流很大,但是經過D102給輸出電容進行預充電后,可以降低boost回路給電容充電時的電流應力.你覺得呢,jacki兄?

回復

zero_lee

LV.5

2004-01-20 09:03

@wolong

Boostturning-onprocessD102istopre-chargetheboostoutputcapbeforeboostcircutiturning-on.RT1istolimittheinrushcurrent.Q001isturned-onafterboostcircuitstartstoworkanditwillshortRT1sothatthereislesspowerlossbecauseQ001isaSCR.

you are right !
~
