建議你在變壓器上取一繞組,再用7815給494供電!你的這種情況我也碰到過.

謝謝大師! 我的變壓器已做好,沒有多余的繞組,我想從MOS的D極直接接個整流二極管電容濾波穩壓用了,這樣還能不用吸收網絡了.

分析你燒管的原因:是電壓下降后造成驅動不足而燒的管,直接原因是電源電壓下降的太多.
解決方法:1.做欠壓保護電路,低于9.6V時關斷輸出!(必須)2.換用大安時的電池!3.減小負載!(2和3可選一,但是必須逆變器正常工作時的電壓不能低于11以下)

在變壓器的初級有兩個頭上,串上2個104電容再全橋整流

呵呵~~你開出的方子不治本!

那么你不是開的藥方,是下發的火化證明

有火藥味了

沒事,和他熟的很,他知道是在開玩笑

我去年做的機子也用的10左右封鎖輸出,但有幾個極不好的情況:
   1,開關不能快速按動,否則機器認為電池電壓過低,封閉輸出,這點在電無磷魚或已經把魚電到了,只是不知道位置,“點射”幾下很有必要;
   2,從實際電魚中,不可能用5-10%電池容量的電流放電,也就是說,電瓶基本上都是處在“超負荷”狀態,那么,你一下水,機器就可能封鎖輸出了……空載又正常.
   3,現在水貨電瓶多,或者舊一點的電瓶也是,帶載后電壓就急降,所以你根本沒法電……

將供電電壓強制在15V,非常好的選擇,我改過之后,主觀感覺管子溫度明顯降低!

我現在從2個方面整了,
一方面從變壓器初級取掉吸收網絡,分別用2只二極管整流,電容濾波,得到的電壓依據負載輕重從(15V~52V)變化,后面用13003和18V穩壓管做成串聯18V穩壓電路,輸出穩定的18V供電給494供電.
另一方面做了5.6V串C945 B-E極,應是6.3V的欠壓保護,結合原板上的LM339鎖定保護,現在還在實驗中,有結果了就發出來.

非常明智的選擇

昨天晚上實驗了一下,494供電電源部分完工了,達到效果了. 但是欠壓保護這塊沒完成. 問題是ATX電源用LM339做的保護電路太靈敏了,在LM339的PIN5,的串聯二極管(4148)處,不管是對地短路一下還是用10K電阻對電源碰一下都會保護,又時用手摸一下這個點也會保護,我用三極管的C E接在這里,一直就處于保護狀態.三極管不能完全關斷,就是關斷還有一定的電阻值,所以我想用繼電器了, 現在只好重新搞個電路了,

加個電解電容

實驗了好久,發現原板上LM339做的自鎖定保護電路不管是輸入高還是低電平,都會保護的,最后還是放棄用339來鎖定了.

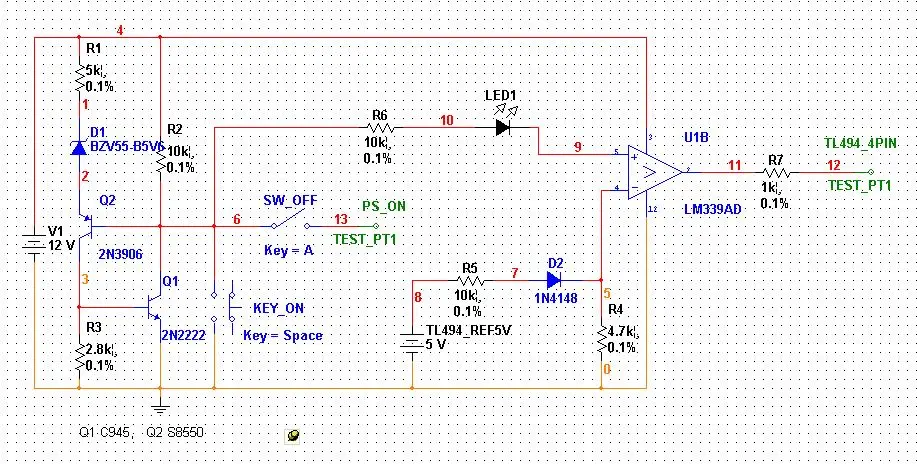

自己用三極管C945和S8550做了一個,然后去掉LM339:正反饋的4148,5PIN的其它多余輸入,2PIN的多余輸出,只留下到TL494 4PIN的一路. LM339的4PIN設定電壓為1.2V,5PIN串聯一只綠LED 串10K 電阻輸入,只做比較器使用,最終測試結果是電壓下降到7.7V就保護了,達到效果.
另外在用初級取電給494供電這里,電壓下降到8V時,還有10V的輸出,看來效果也不錯.請看附后圖紙500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234232290.jpg');}" onmousewheel="return imgzoom(this);">

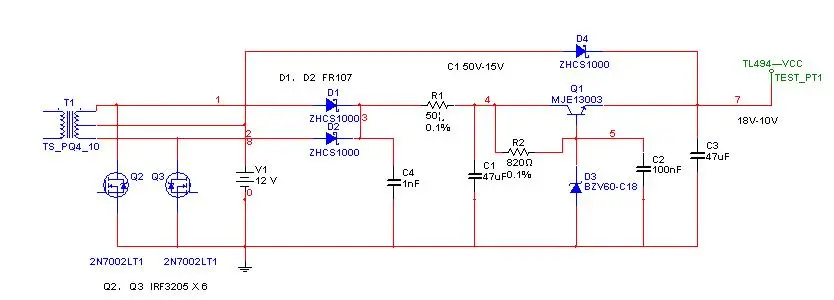

變壓器吸收網絡取電
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234233594.jpg');}" onmousewheel="return imgzoom(this);">

請問樓主,D1可用什么替代?另外的兩個開關分別控制什么??
煩請告知!!!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2927421234399795.jpg');}" onmousewheel="return imgzoom(this);">

請問樓主,D4用FR307行嗎?D3用什么替代好???500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2927421234400015.jpg');}" onmousewheel="return imgzoom(this);">

你的問題解決的唯一法子就是加一個快速的低壓保護電路.不管你用多大電池,電路做得多好,這種問題不加低壓保護你都是解決不了的.就算變壓器另抽15V電壓出來也沒用.因為每一種場管使用的電壓是有限定的.3205的工作電壓正常是11V到17V,過高或過低都會使場管內部的功率電路失控,從而發熱損壞.還有你每次壞一個管,也是跟你的IC供電電壓下降有關.電壓下降到7V,494的輸出驅動信號很小了,更是加速你壞管的可能性.如果加變壓器抽頭拉15V電壓出來,效果會好些,它不會一下壞,但當電壓到7V時,工作不了多長時間也壞,在此時加上一個低壓保護電路問題就沒啦!解決:另抽15V電壓給IC,加低壓保護!

D4其實用普通二極管如1N4007均可,就是啟動時先讓12V電池電壓過去就好了,D3是個穩壓管,15V以上到40V以下的均可,因為494工作在42V以下.

D1是5.6V穩壓二極管,一個是開機,一個是關機.

常翻老帖有好處
我做494的一直容易炸
現在才算真明白了

呵呵,前天做了個EE55+4對1405的機子,沒加欠壓保護,也沒有升壓,帶1200W負載,把管子炸了,好幾年沒有炸過管了.原因就是那個電瓶老化了,帶重載電壓就下降,494反復重啟

3525自帶低壓保護
應該好一點

同樣燒,只不過有軟啟動,好一點
