我做的逆變器,電壓調低怎么發熱大,調高發熱小[已解決,附后有解決方法,感謝電源網,感謝各位大俠熱心回復]
電壓調整在DC250V時,散熱器燙手,不敢摸,但調到320V時就只有一點點溫度了,同樣是帶100W燈炮.
全部回復(20)
正序查看
倒序查看
@wangshilei
沒有電感,直接是變壓器輸出接HER207全橋整流,后面就接電容了,如果是沒有電感引起的,哪我回去試驗下.
全橋整流后串聯電感實驗了,串22UH時,電感發熱大,而且工作幾分鐘后燒壞了一只二極管,MOS熱沒改變.后來就沒試驗了
問題找到答案了,是PWM的原因,因為我的變壓器次級饒的過多了,昨晚上試驗,調整電壓到最高時,MOS G極為電源的一半電壓,此時為全波形推動了,此時空載電壓為475V,帶載100W燈后為389V,最終變壓器減少了11圈,帶載100W后電壓為320V,然后調整取樣電阻讓輸出為310V,這時,帶100W負載工作了2個小時,,手摸 散熱器只有一點感覺只有40度的樣子了,效果是滿意了,缺點是輸入電壓在7V時,輸出只有DC230V了,從13V到7V,電壓是從310V到230V變化的,但MOS G極始終是半電壓推動,MOS溫度低好多了.
問題找到答案了,是PWM的原因,因為我的變壓器次級饒的過多了,昨晚上試驗,調整電壓到最高時,MOS G極為電源的一半電壓,此時為全波形推動了,此時空載電壓為475V,帶載100W燈后為389V,最終變壓器減少了11圈,帶載100W后電壓為320V,然后調整取樣電阻讓輸出為310V,這時,帶100W負載工作了2個小時,,手摸 散熱器只有一點感覺只有40度的樣子了,效果是滿意了,缺點是輸入電壓在7V時,輸出只有DC230V了,從13V到7V,電壓是從310V到230V變化的,但MOS G極始終是半電壓推動,MOS溫度低好多了.
0
回復
@wangshilei
用的是TL494,8550+8050,3對IRF3205EC40雙變壓器,5T+5T次86T變壓器初級并聯,次級串聯全橋整流,150UF/400V電容濾波,頻率50KHZ,測試DC250V輸出時,MOS發熱歷害,有100度了,320V就不熱了.
問題不是濾波,也不是你的驅動有問題.而是你的輸出電壓是可調的.因為逆變器輸入電壓是一般是12或24,48,60,75等幾種電壓.由于輸出功率是100W,所以輸入電流在2A到10A間變動.所以靠簡單調節IC的的脈寬是不能解決問題的.你可以測試下,當電壓在250V時,你的驅動測信用萬用表量電壓是在1.5到2.7V間,在320V時,驅動信號在4.6V以上.發熱就是因為在250V時,驅動信號太小.如果在信號處加個限壓功放問題就解決了.場管驅動信號要在5V左才是正常的.逆變器不能用做開關電源的思路來解決問題.了解更多可以到我的空間!
0
回復
@wangshilei
全橋整流后串聯電感實驗了,串22UH時,電感發熱大,而且工作幾分鐘后燒壞了一只二極管,MOS熱沒改變.后來就沒試驗了問題找到答案了,是PWM的原因,因為我的變壓器次級饒的過多了,昨晚上試驗,調整電壓到最高時,MOSG極為電源的一半電壓,此時為全波形推動了,此時空載電壓為475V,帶載100W燈后為389V,最終變壓器減少了11圈,帶載100W后電壓為320V,然后調整取樣電阻讓輸出為310V,這時,帶100W負載工作了2個小時,,手摸散熱器只有一點感覺只有40度的樣子了,效果是滿意了,缺點是輸入電壓在7V時,輸出只有DC230V了,從13V到7V,電壓是從310V到230V變化的,但MOSG極始終是半電壓推動,MOS溫度低好多了.
減匝數就不穩壓了,要穩壓就是加電感.你的電感太小,你用帶氣隙的鐵氧體磁芯,電感量1mH以上試下.
0
回復
@82937816
問題不是濾波,也不是你的驅動有問題.而是你的輸出電壓是可調的.因為逆變器輸入電壓是一般是12或24,48,60,75等幾種電壓.由于輸出功率是100W,所以輸入電流在2A到10A間變動.所以靠簡單調節IC的的脈寬是不能解決問題的.你可以測試下,當電壓在250V時,你的驅動測信用萬用表量電壓是在1.5到2.7V間,在320V時,驅動信號在4.6V以上.發熱就是因為在250V時,驅動信號太小.如果在信號處加個限壓功放問題就解決了.場管驅動信號要在5V左才是正常的.逆變器不能用做開關電源的思路來解決問題.了解更多可以到我的空間!
我做了個能高電壓驅動MOS,低電壓關斷的MOS驅動路,效果很好了,穩壓250V一點也不熱了.
此電路可用于TL494后面驅動MOS,比傳統驅動方法強的多.

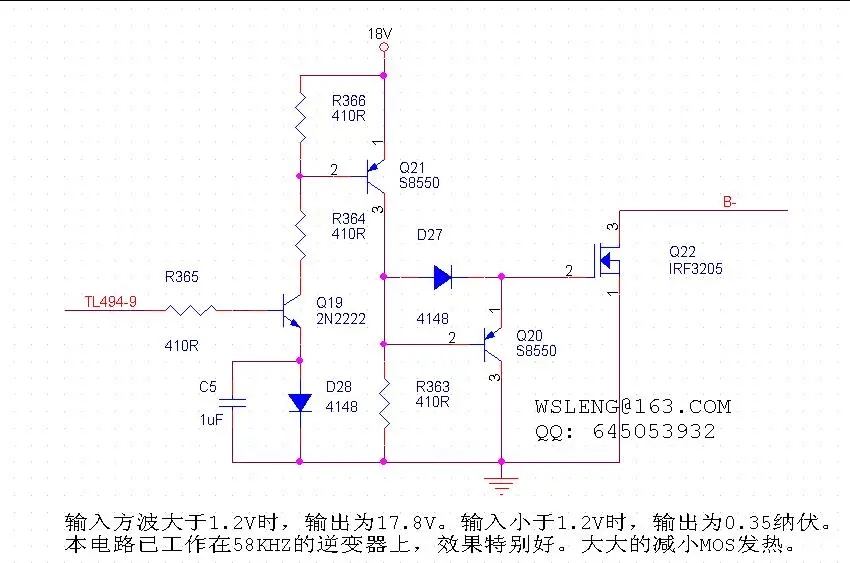

原理圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234523366.jpg');}" onmousewheel="return imgzoom(this);">

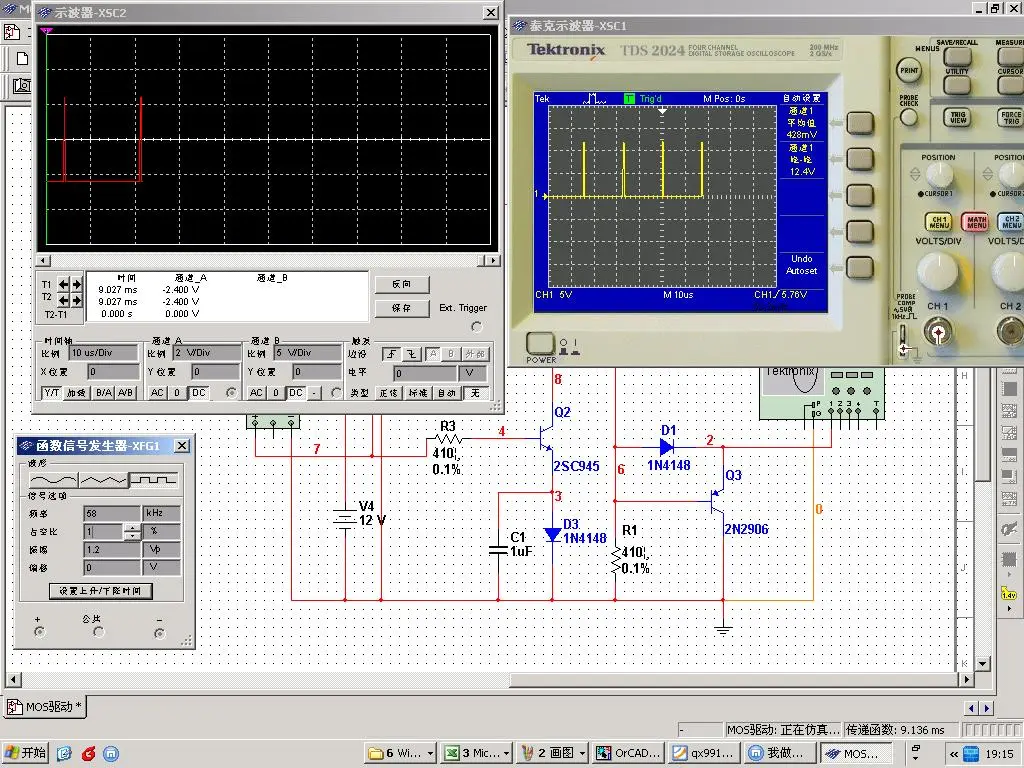

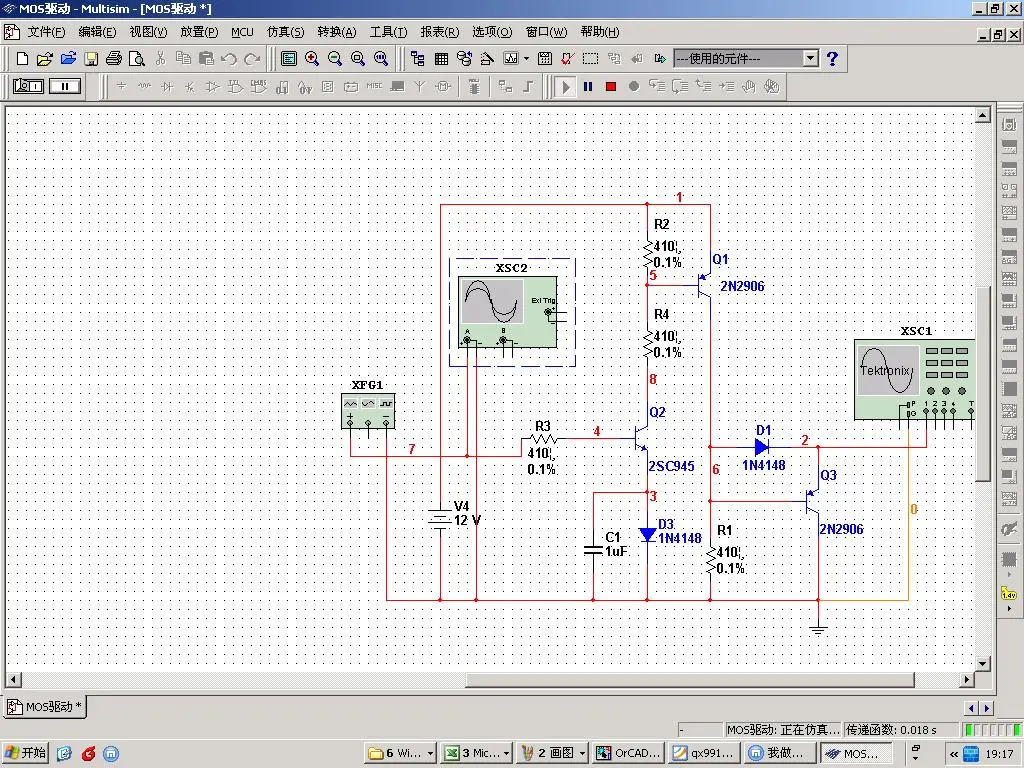

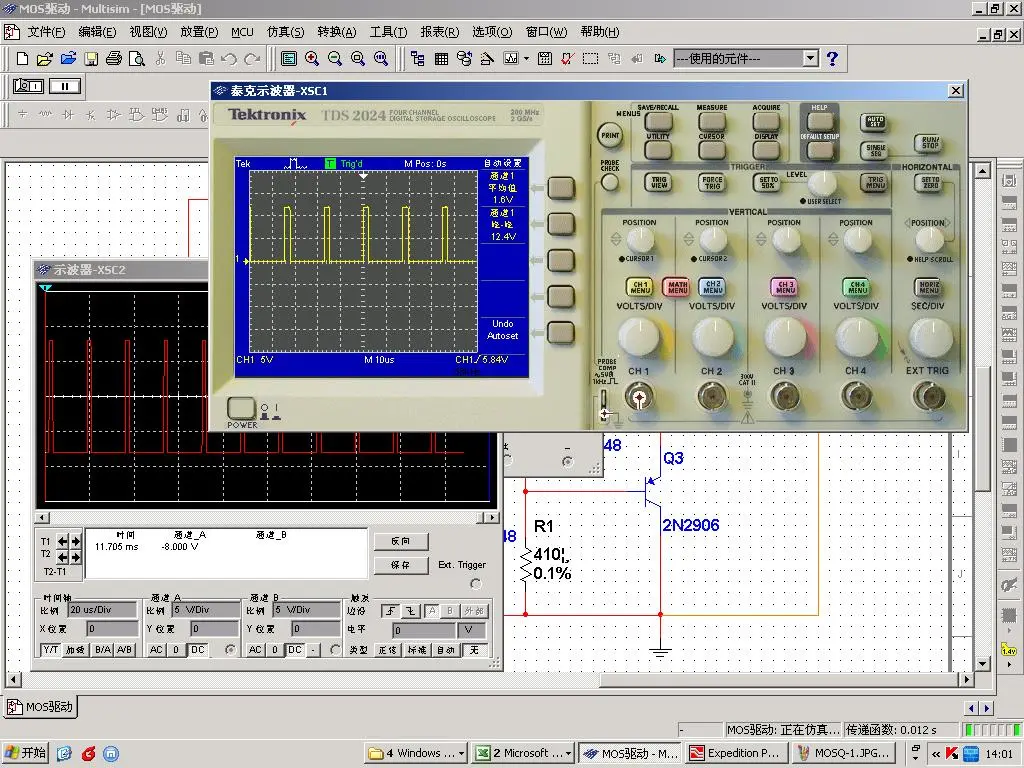

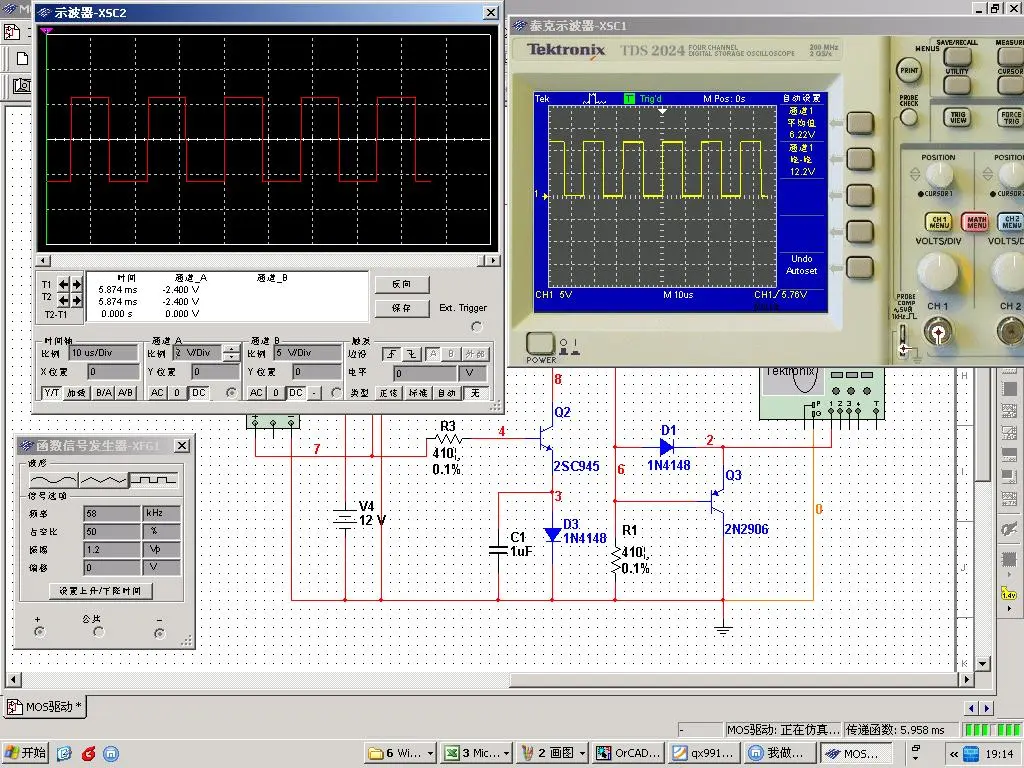

以下為輸入1.2V P—P 58KHZ,占空比為1%~80% 的仿真結果:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234523411.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234523997.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524095.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524111.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524127.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524141.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524155.jpg');}" onmousewheel="return imgzoom(this);">
實際效果也是不錯的,由于沒有示波器測試,但感覺MOS只有30度左右了.
我是第一次做逆變器,之前做的是數碼產品所以遇到了好多問題,但都解決了.
關于這次制作逆變的問題還有其它問題請看:http://bbs.dianyuan.com/topic/307613
此電路可用于TL494后面驅動MOS,比傳統驅動方法強的多.
原理圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234523366.jpg');}" onmousewheel="return imgzoom(this);">
以下為輸入1.2V P—P 58KHZ,占空比為1%~80% 的仿真結果:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234523411.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234523997.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524095.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524111.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524127.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524141.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1090611234524155.jpg');}" onmousewheel="return imgzoom(this);">
實際效果也是不錯的,由于沒有示波器測試,但感覺MOS只有30度左右了.
我是第一次做逆變器,之前做的是數碼產品所以遇到了好多問題,但都解決了.
關于這次制作逆變的問題還有其它問題請看:http://bbs.dianyuan.com/topic/307613
0
回復
@wangshilei
我做了個能高電壓驅動MOS,低電壓關斷的MOS驅動路,效果很好了,穩壓250V一點也不熱了.此電路可用于TL494后面驅動MOS,比傳統驅動方法強的多.原理圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234523366.jpg');}"onmousewheel="returnimgzoom(this);">以下為輸入1.2VP—P58KHZ,占空比為1%~80%的仿真結果:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234523411.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234523997.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524095.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524111.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524127.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524141.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524155.jpg');}"onmousewheel="returnimgzoom(this);">實際效果也是不錯的,由于沒有示波器測試,但感覺MOS只有30度左右了.我是第一次做逆變器,之前做的是數碼產品所以遇到了好多問題,但都解決了.關于這次制作逆變的問題還有其它問題請看:http://bbs.dianyuan.com/topic/307613
用了這么多管子?這個和只使用一只8550+4148的電路相比怎么樣?LZ試過沒?
可能一只8550+4148的電路比LZ原來用的8050+8550的電路還要好.
可能一只8550+4148的電路比LZ原來用的8050+8550的電路還要好.
0
回復
@fysy
我12V的電瓶用TL494+41488550,用一對IRF1010F推100W的燈泡就是不用散熱器也可以工作一段時間啊!沒感覺燙的厲害.一般都是上300W燈泡點幾秒才摸上去才發燙.G極電壓正常情況都在4點幾伏.
用萬用表測試G極電壓,實際測試的是交流平均值,占空比高時電壓就高,否則測試的數值就低,你測試的4V,大約就是40%占空比了.理想50%占空比時,測試的電壓為1/2 VCC ,5.3V(要減4148壓降), 但是電源下降到7V時,驅動電壓才3.5V,理想峰值也才6.3V,實際要小一些,這時3205驅動就不夠了,發熱嚴重,還會燒雞的
0
回復
@wangshilei
我做了個能高電壓驅動MOS,低電壓關斷的MOS驅動路,效果很好了,穩壓250V一點也不熱了.此電路可用于TL494后面驅動MOS,比傳統驅動方法強的多.原理圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234523366.jpg');}"onmousewheel="returnimgzoom(this);">以下為輸入1.2VP—P58KHZ,占空比為1%~80%的仿真結果:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234523411.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234523997.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524095.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524111.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524127.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524141.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1090611234524155.jpg');}"onmousewheel="returnimgzoom(this);">實際效果也是不錯的,由于沒有示波器測試,但感覺MOS只有30度左右了.我是第一次做逆變器,之前做的是數碼產品所以遇到了好多問題,但都解決了.關于這次制作逆變的問題還有其它問題請看:http://bbs.dianyuan.com/topic/307613
很明顯你這個電路場管驅動不受控制信號電壓高低影響,相當于加了一個限壓放大電路,當然不會有問題了!單用8550加4148,當PWM過小時,管就發熱了,這兩種絕不是同一個電路.
